我的CDPro2 - 電池充電線路測試篇

自從去年暑假結束後
一些電池供電的測試工作就暫時先停止了
等到寒假開始後.電池供電部份的相關測試再繼續前進一些

使用電池供電必須面對電池充電問題
因為小弟選用了鉛電池
實在不可能為了充電就每次把笨重的鉛電池搬出來充電
所以打算把電池充電模組跟鉛電池放在一起
(避免酸性氣體隨時隨地溢出，所以選擇密閉式的鉛電池)

電池充電線路共分兩種狀態
一般充電時是定電流充電
當電池充飽後就進入定電壓浮充
不過避免鉛電池長時間浮充
控制模組上會加入相關功能來自動停止充電

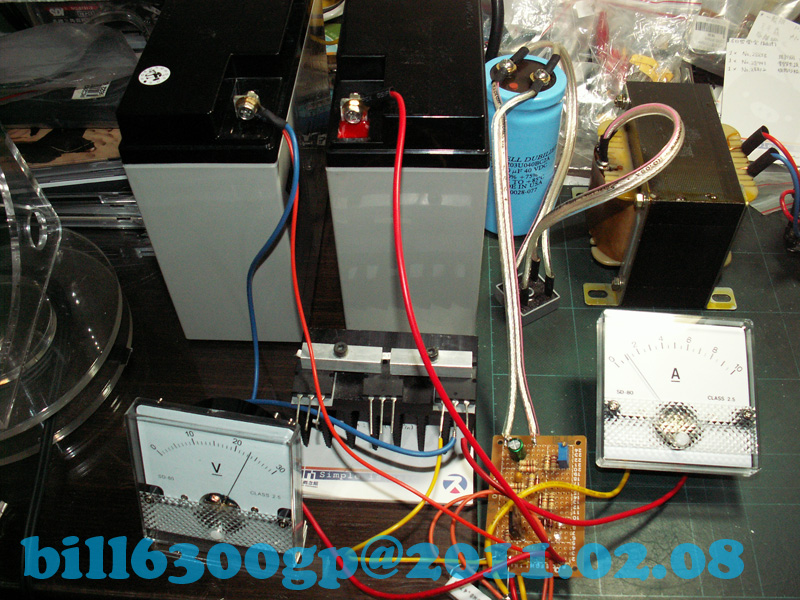

首先，先用實驗版充電模組來測試線路工作情況

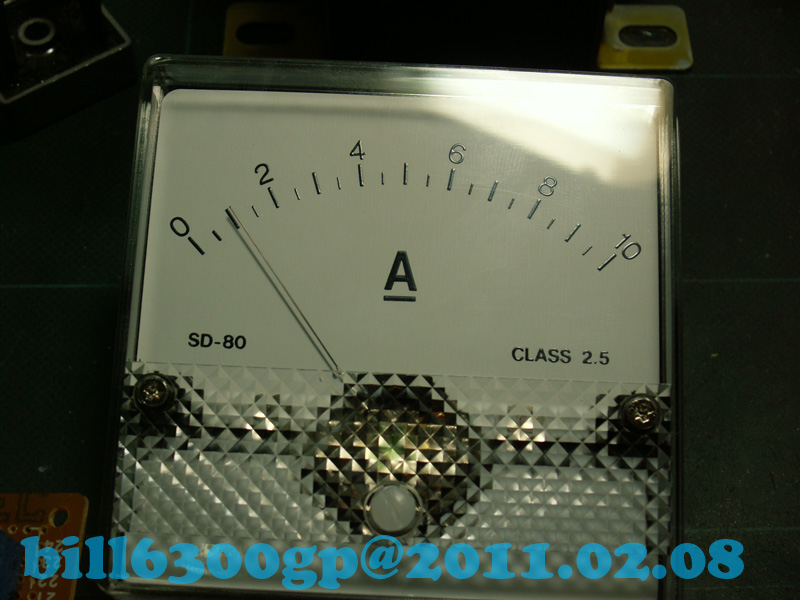

為隨時記錄充電情況，接上電壓與電流表頭
保險起見.先設定最大充電電流為1A
(正式裝箱時會把最大充電電流改成2A)

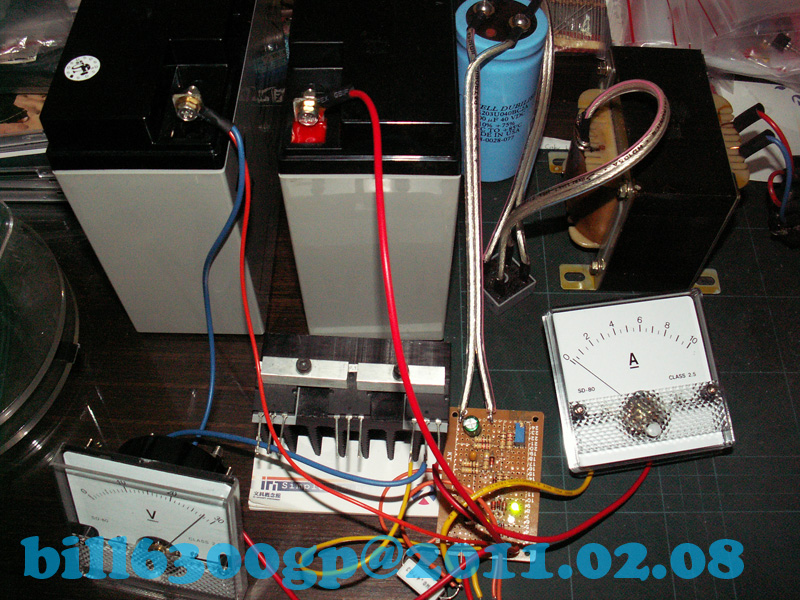

當電池充飽後.進入浮充的狀態
比較一下兩種狀態之電流表頭
電流有相當明顯的差異


充電過程算很穩定
不過剛開始充電時.功率晶體會產生不少熱量
所以功率晶體需要另外裝散熱片
並與充電模組保持適當距離
以避免影響充電模組的穩定性
接下就剩下控制模組的規劃與測試完成
電池充電系統就能完成了
