發表日期:2025年04月05日(Sat.) 分類: |

受友人委託再次製作阿仁的DAC4395白金版
據了解這台將要被帶到國外使用
所以這次要增加光纖模組跟電壓切換

而這次因時間壓力比上一台還"大"
沒辦法做一步停下來拍
所以等製作完成才進行拍照

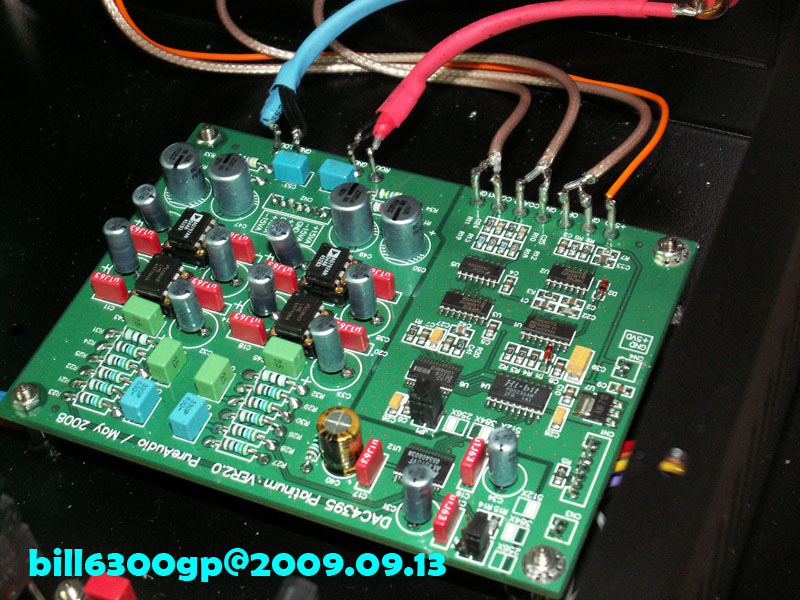

首先，DAC4395模組

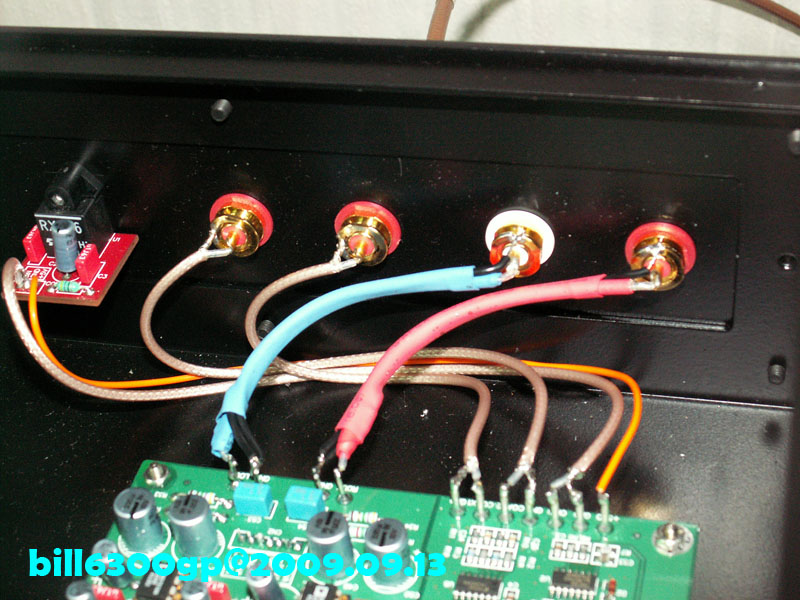

預設的數位輸入為COAX*2+OPT.(光纖)*1

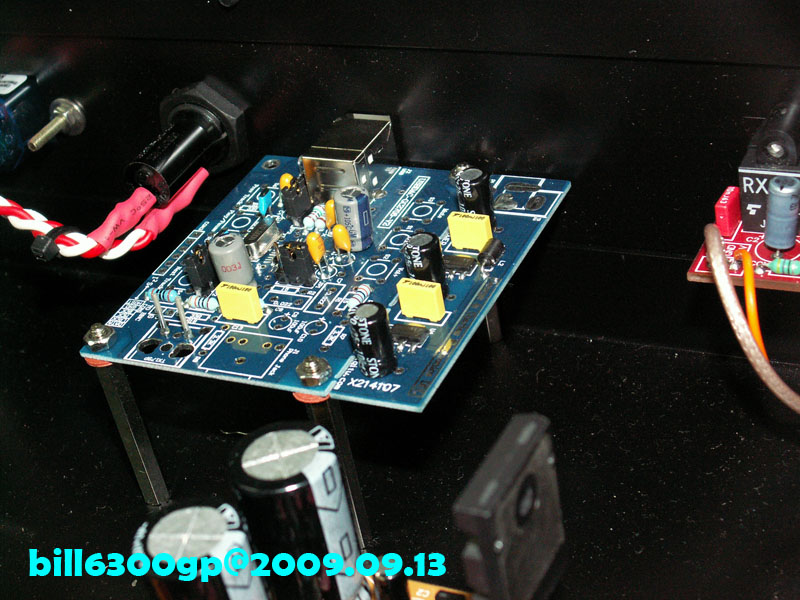

而USB接收模組仍保留...依使用者需求在小修改即可

接下來，電源為電器之母

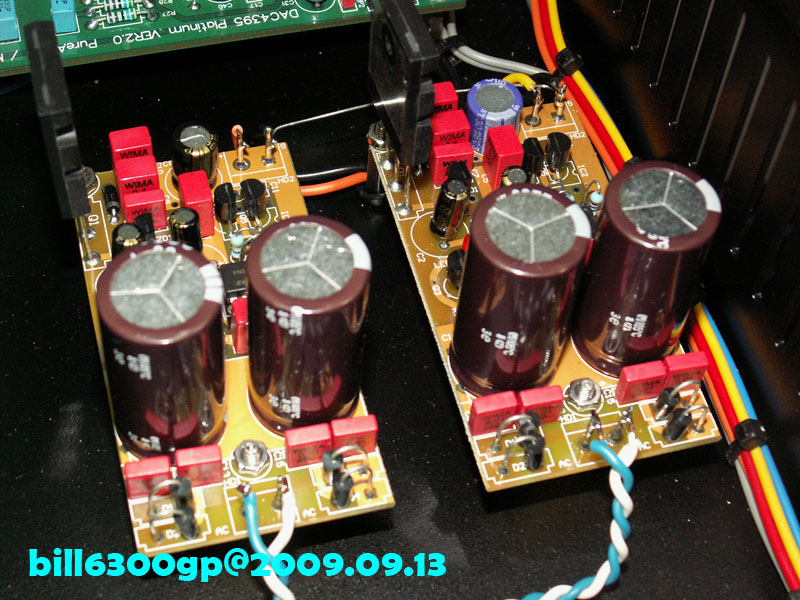

LPF與BUFFER的OPAMP供電 -- UCC雙電源穩壓
並且搭配UCC T9變壓器
而左右聲道獨立供電...把左右聲道可能的相互影響降低

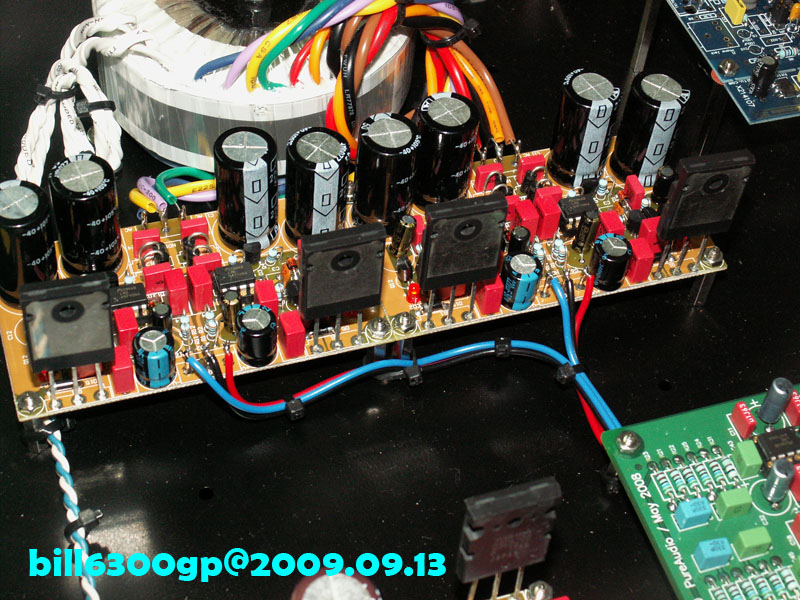

DA晶片的類比電源與數位電源 -- UCC單電源穩壓
數位地與類比地磁珠隔開

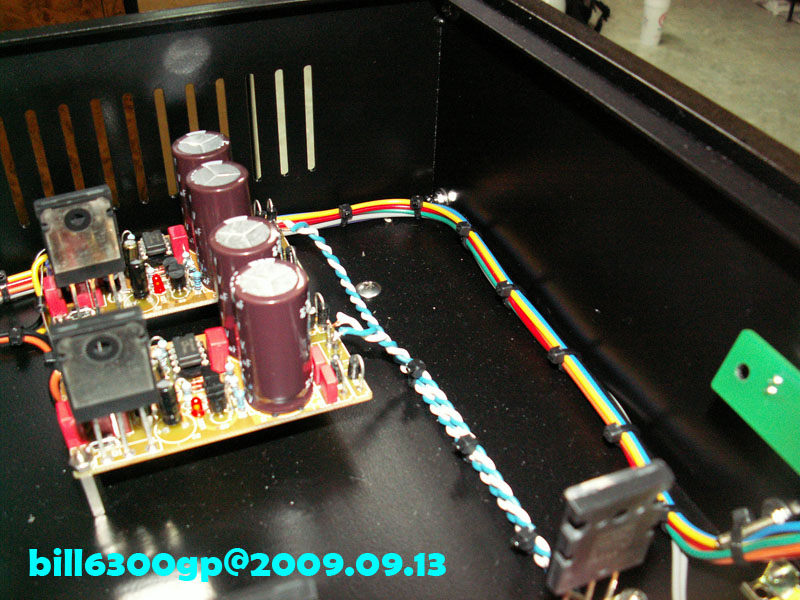

上方照片隱約可喵到指示燈與輸入切換的控制線(小弟稱"彩虹線")
上一台的彩虹線小弟是嫌不夠整齊
所以這台花了些時間.大約每兩公分重整一次

因為這台將被帶到國外使用
將被帶到哪個國家小弟就沒過問

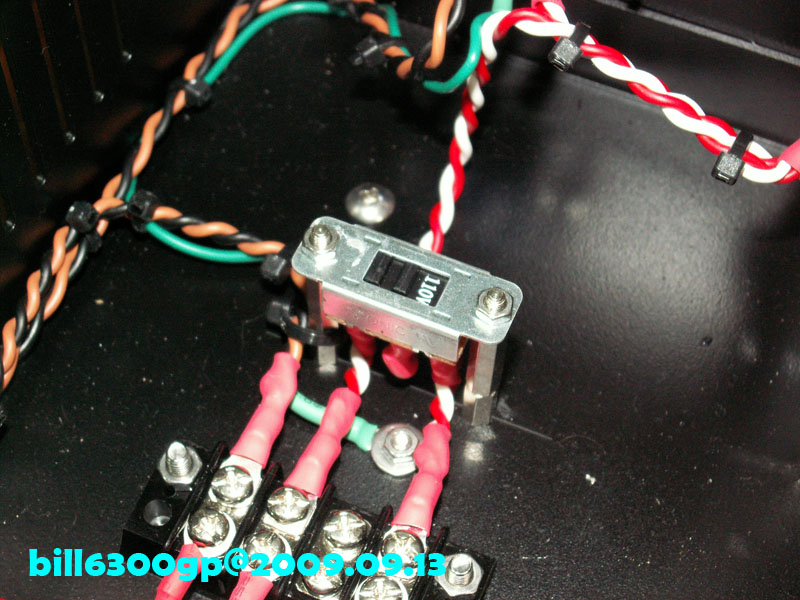

弄個電壓切換依情況切換
並且第三隻腳接地...聽說某些國家的海關會嚴格檢查

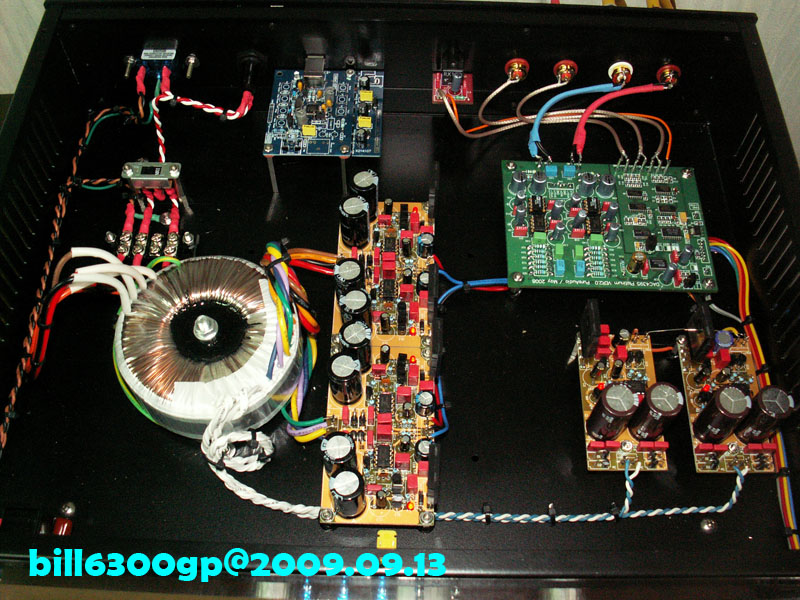

最後...來個大合照
若跟上一台相比，可以很清楚看出彩虹線處理上的差別
不過還真的很費時間跟耐心
