為了測試PreAmp盒是否正常工作
我們要製造一訊號源給PreAmp盒, 然後再測量輸出
而此PreAmp盒基本架構是"I-V轉換"與"電壓放大"
根據"I-V轉換"與理想放大器的假設
我們可以利用一支電阻與適當接線來測試
不過此PreAmp盒輸入訊號範圍是nA級
所以電阻將選用100MR
因為電阻很小一支, 一不小心可能就找不到
而且接到PreAmp盒要用BNC線連接
所以就找一個小鋁盒把它裝起來

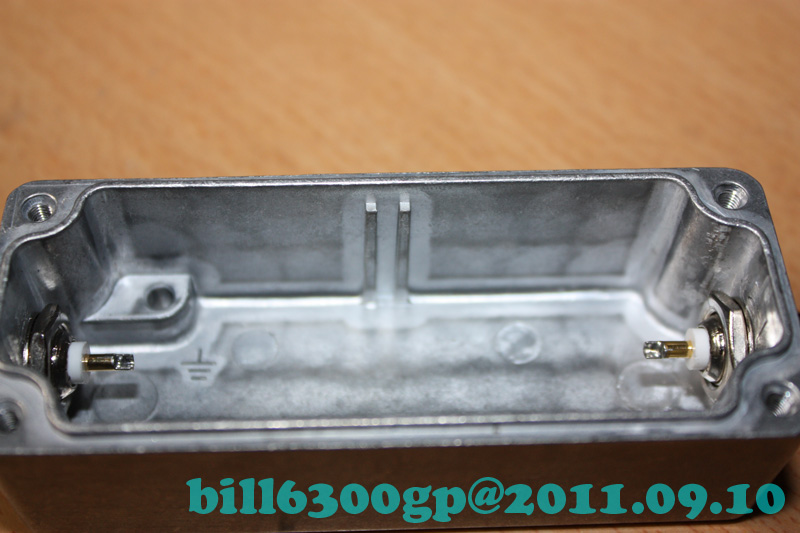

因為BNC座螺牙不長, 所以兩個BNC座的地由鋁盒連接

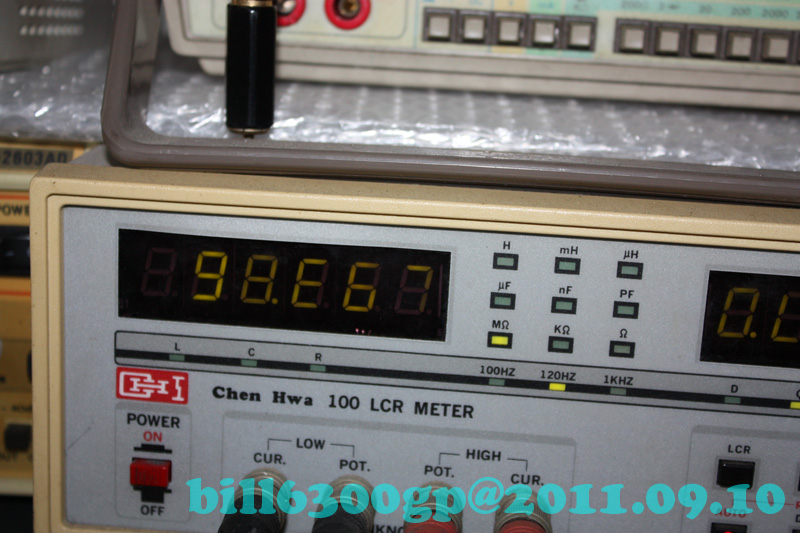

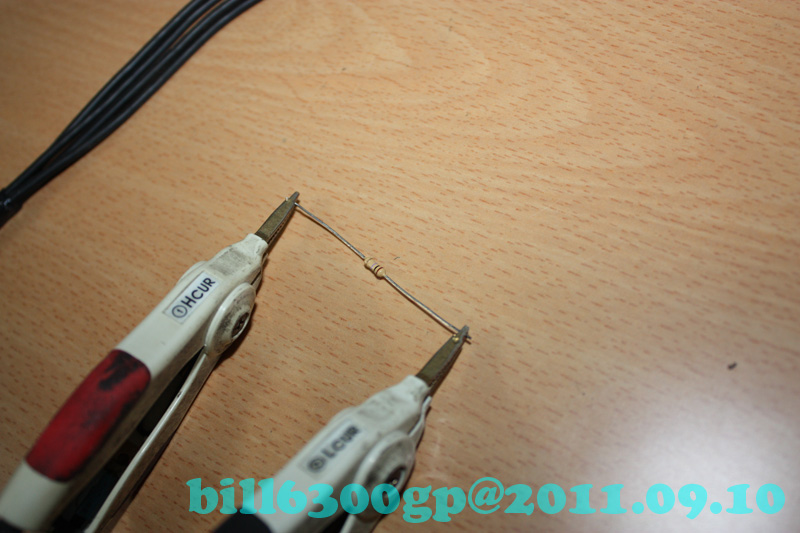

100MR電阻先用LCR錶測量
不過此數值已超過該LCR錶的建議工作範圍
所以測量數值可能會有不低的誤差
1kHz量不出來, 所以用120Hz

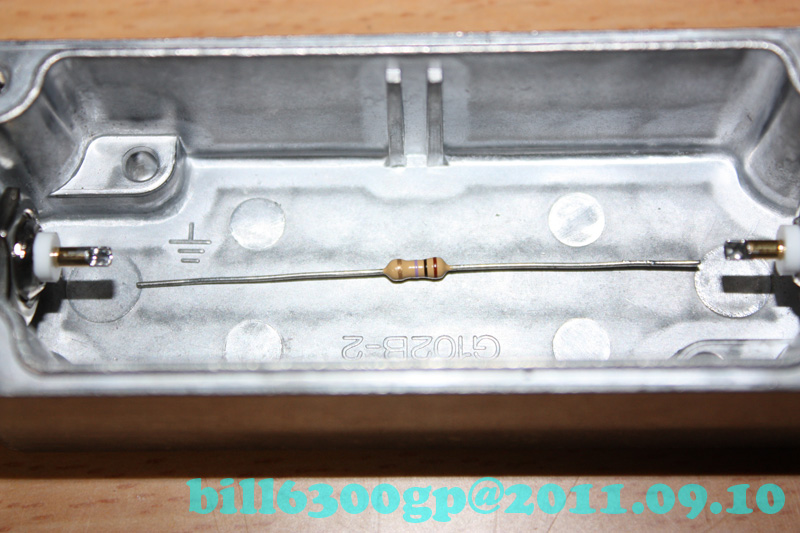

電阻確認沒問題就可以把它裝到鋁盒

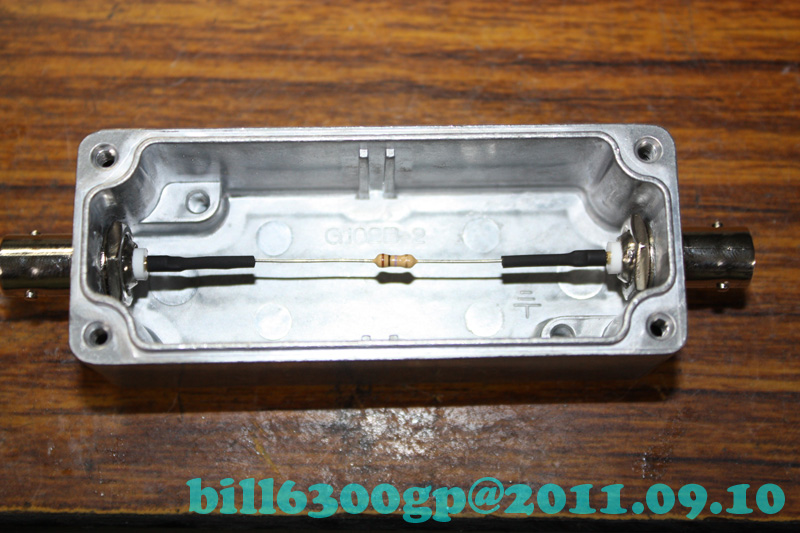

潘朵拉的鋁盒子裡就一支電阻!? ......所以才稱"極簡易製作"

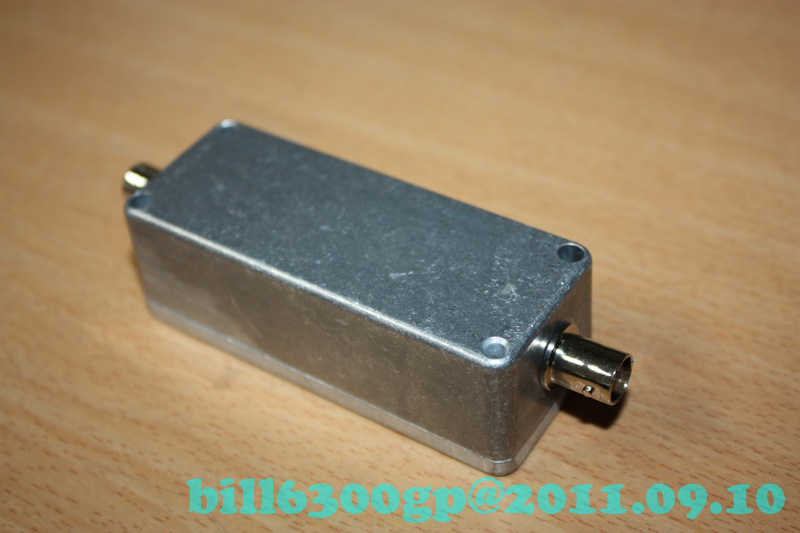

剩下把底蓋鎖起來就完成了!
我們要製造一訊號源給PreAmp盒, 然後再測量輸出
而此PreAmp盒基本架構是"I-V轉換"與"電壓放大"
根據"I-V轉換"與理想放大器的假設
我們可以利用一支電阻與適當接線來測試
不過此PreAmp盒輸入訊號範圍是nA級
所以電阻將選用100MR
因為電阻很小一支, 一不小心可能就找不到
而且接到PreAmp盒要用BNC線連接
所以就找一個小鋁盒把它裝起來
因為BNC座螺牙不長, 所以兩個BNC座的地由鋁盒連接
100MR電阻先用LCR錶測量
不過此數值已超過該LCR錶的建議工作範圍
所以測量數值可能會有不低的誤差
1kHz量不出來, 所以用120Hz
電阻確認沒問題就可以把它裝到鋁盒
潘朵拉的鋁盒子裡就一支電阻!? ......所以才稱"極簡易製作"
剩下把底蓋鎖起來就完成了!
