過年期間想到Shark Platinum DAC套件已放了一年多
剛好手邊還有一個EPlus60的機箱
就決定把它組裝起來
DAC模組的DA晶片為CS4398
而在數位輸入的部分較現役的DAC4398多
所以就將名稱訂為"DAC4398 Platinum"

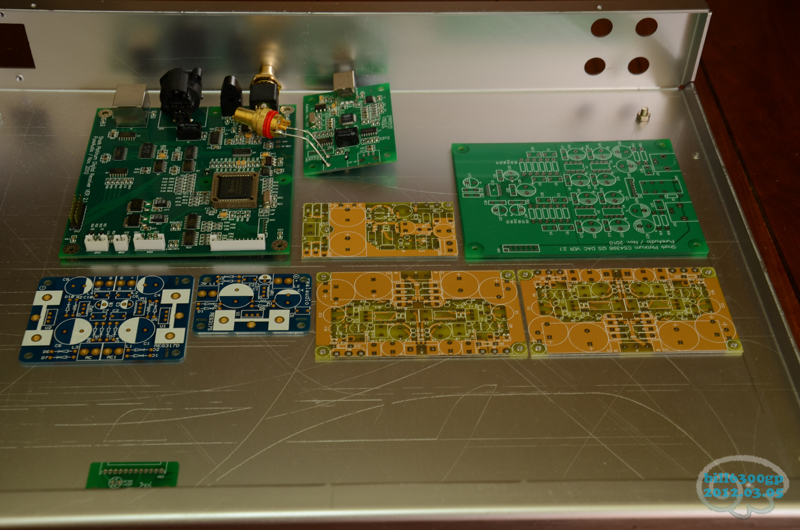

首先, 先決定各模組擺放位置
穩壓模組有UCC迷你穩壓與RealAudio的LM317穩壓

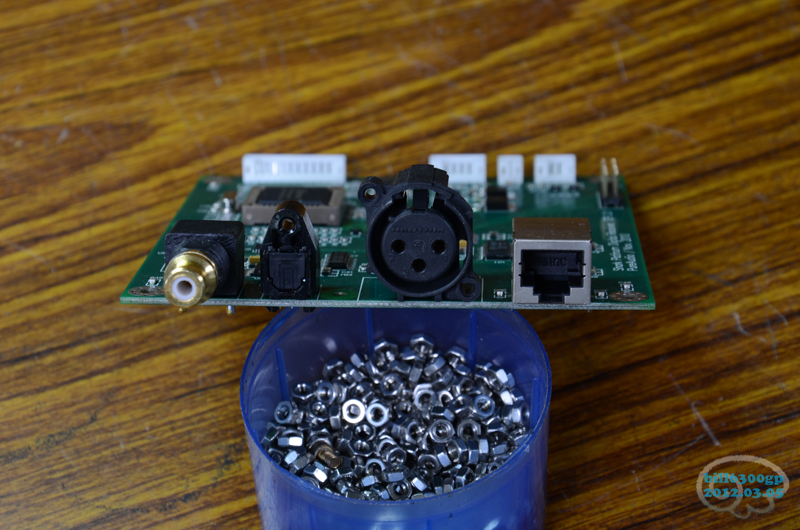

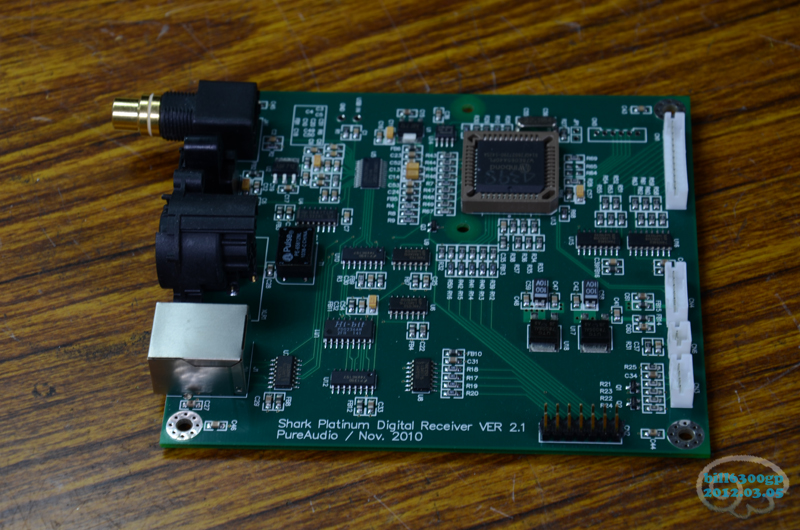

DAC套件的接收模組
訊號輸入分別為COAX, OPTICAL, AES與I2S

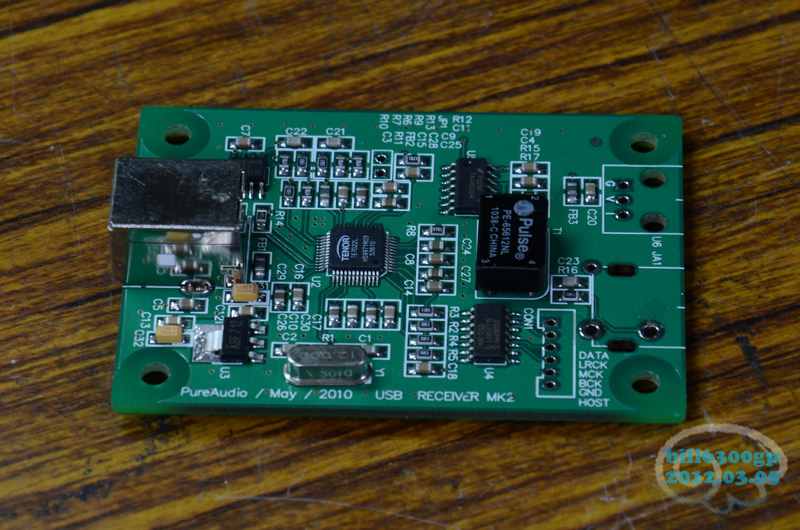

USB接收模組(可支援到24bits, 96kHz的音訊)

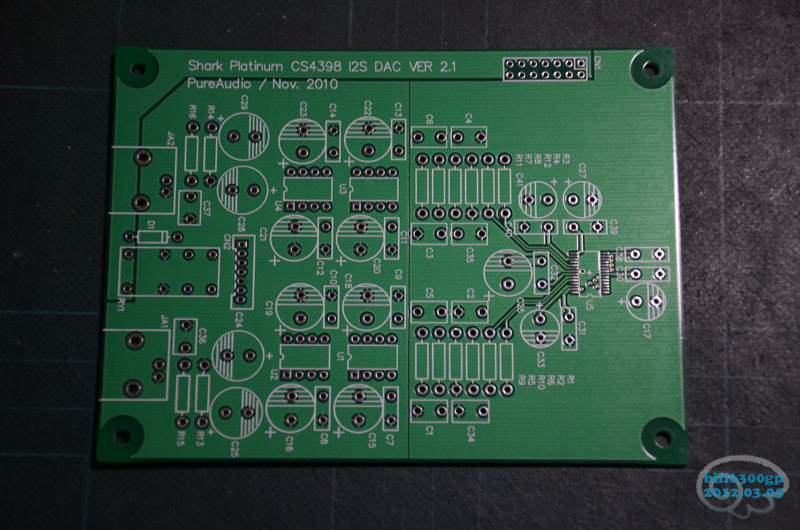

I2S DAC模組
後續模組組裝時會敘述到

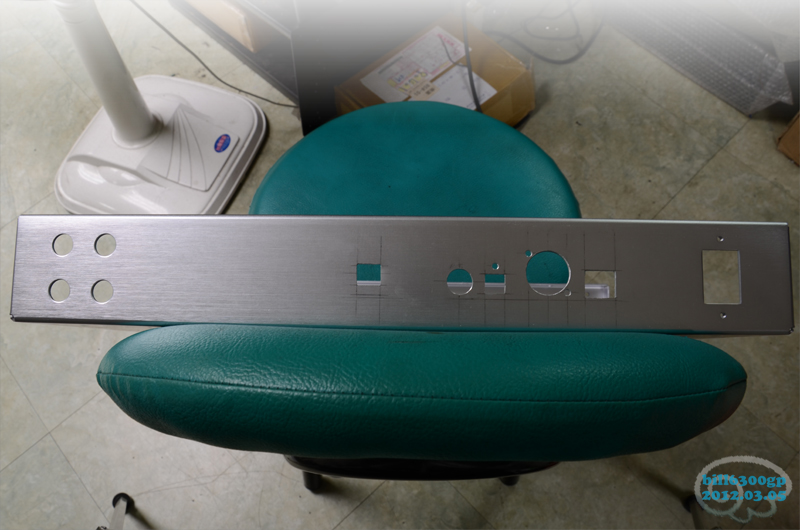

這個EPlus60機箱是標準開孔
所以必須自行幫接收模組開適合的孔位

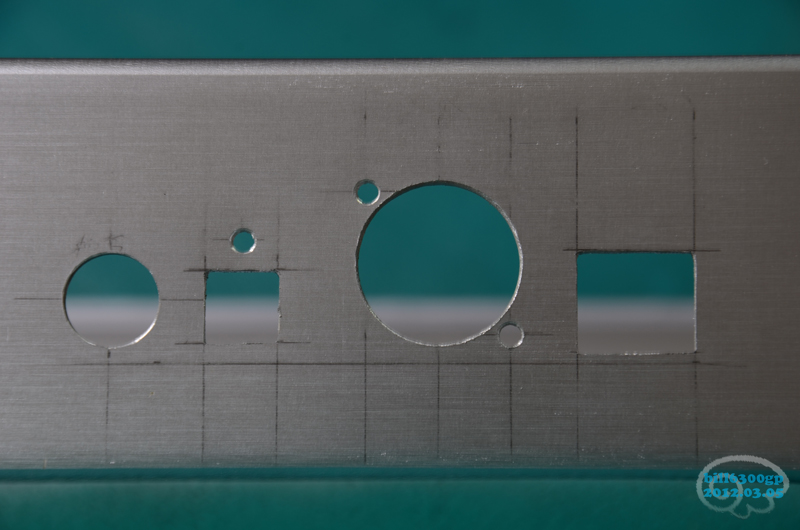

用游標尺詳細測量各輸入端子相對位置後就可以開始加工

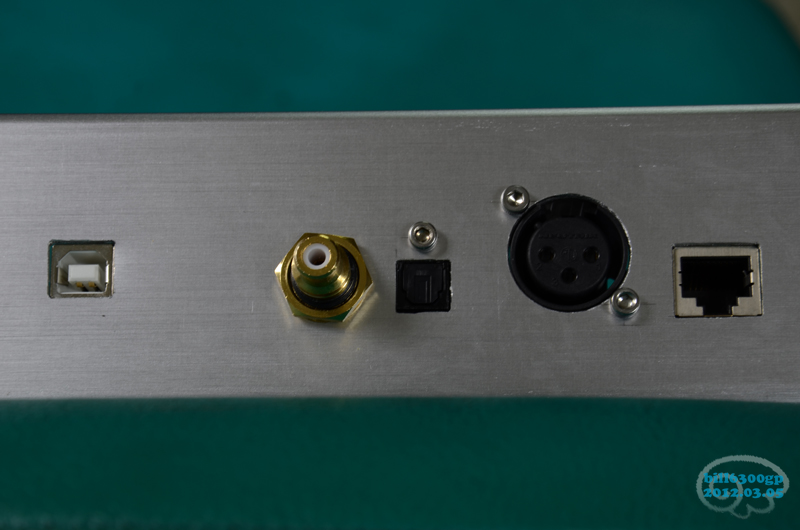

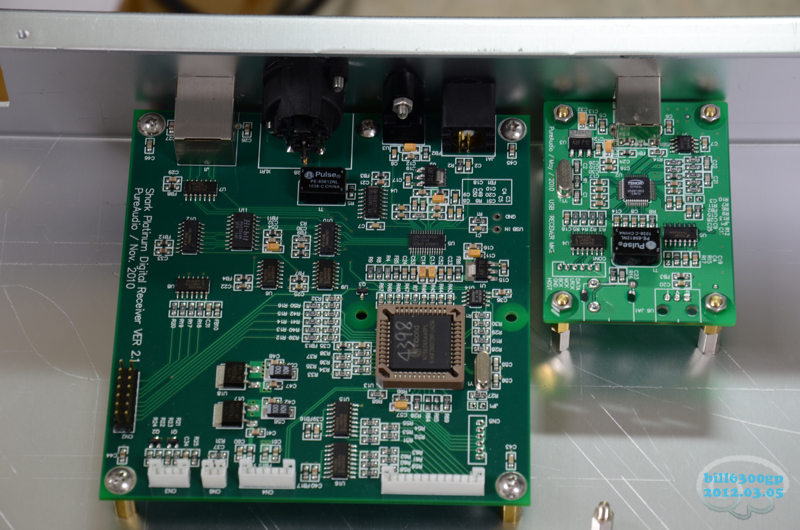

將模組鎖上比對
雖然不是很完美, 但應該算有及格了...

手邊的機箱沒含面板
原本想說買一片素面面板加工一下就好
不過為了增加一點完整性

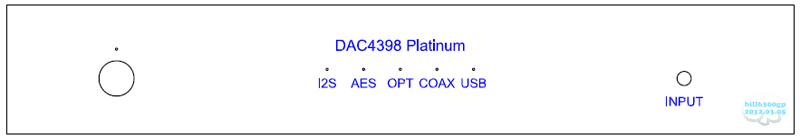

最後還是決定訂做面板

拍手
