友人在某DIY討論區看到一份線路圖
詢問小弟是否要試做看看
雖然這算是初次接觸搭棚,還是嚐試看看

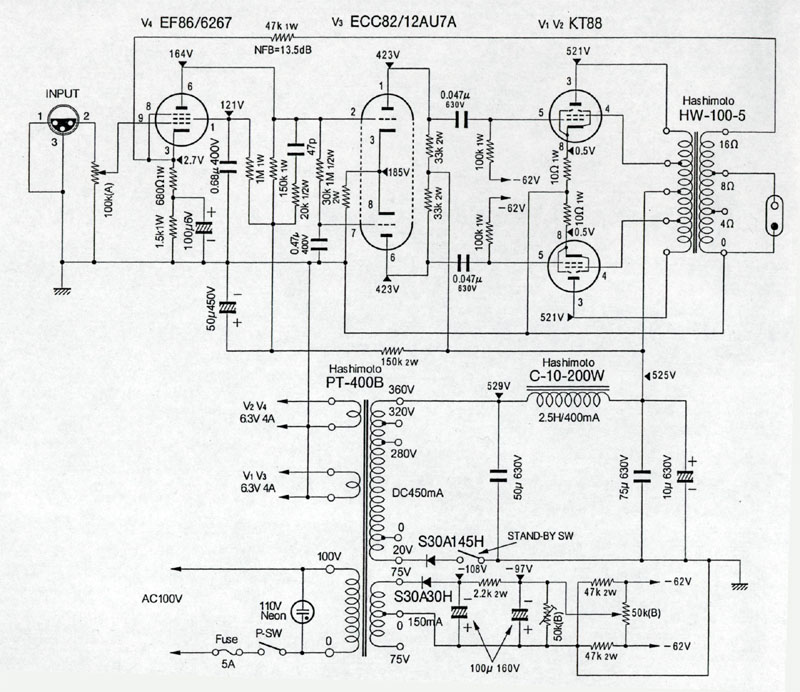

線路圖:

KT88固定偏壓推婉機

而這次選用的機箱

因為初次製作搭棚機
所以配置或大致走線規劃了好幾天
但規畫歸規劃,缺乏搭棚經驗
實際做了才會遇到沒想到的問題
所以打算先從電源開始弄
訊號地方再利用做電源時慢慢想

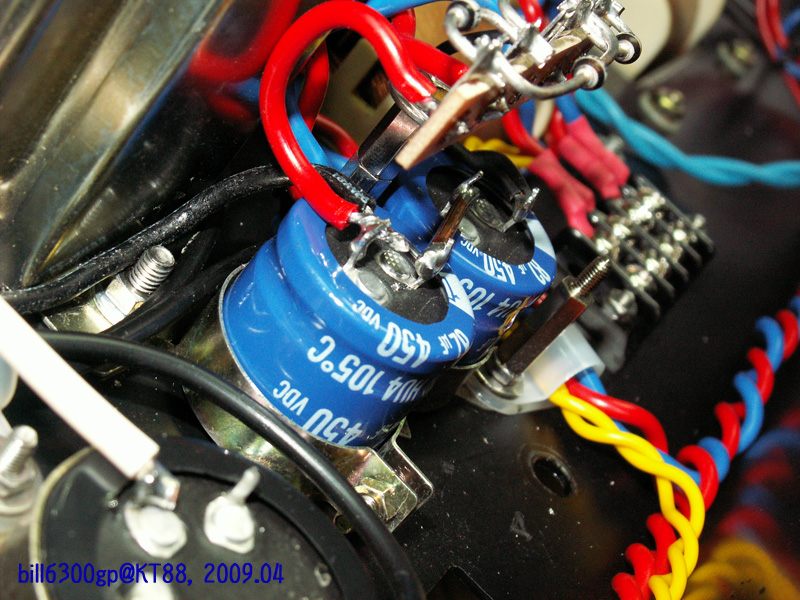

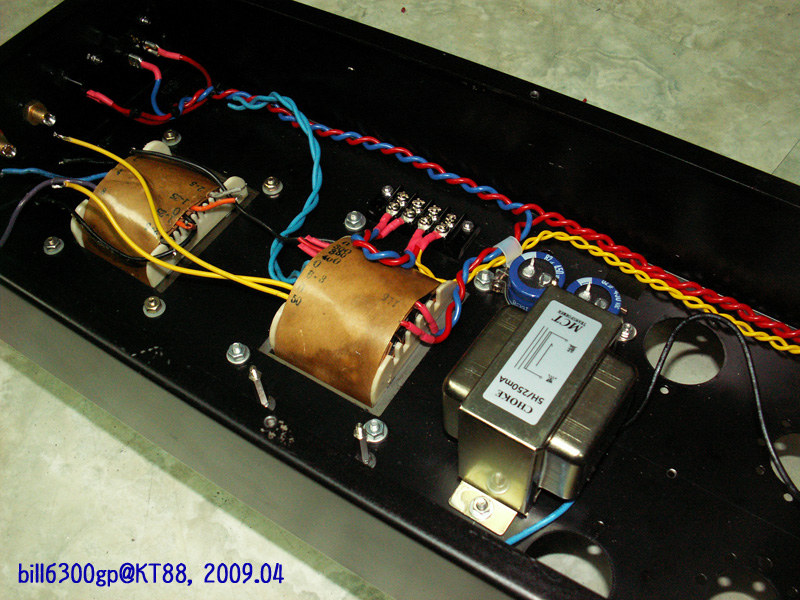

提供高壓的部份(未完成),線路圖中的CLC部分

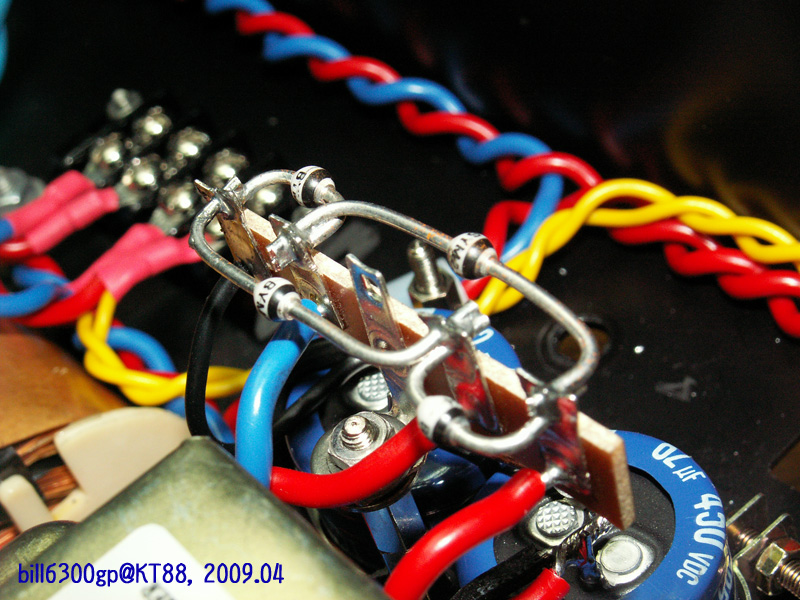

掛上橋整

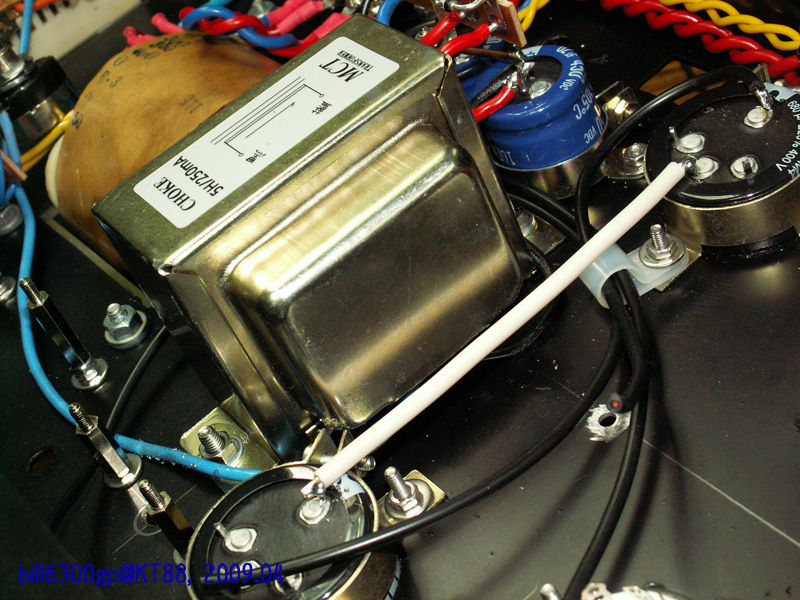

CLC之後面的C

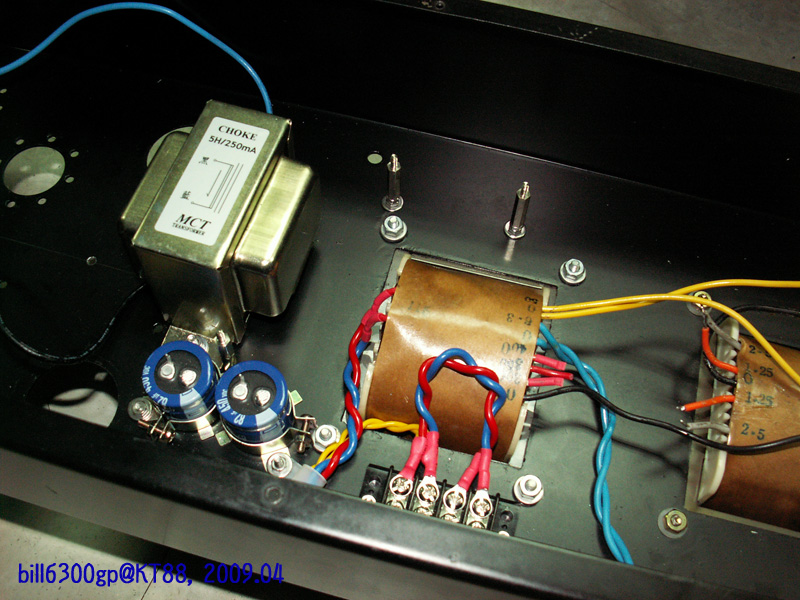

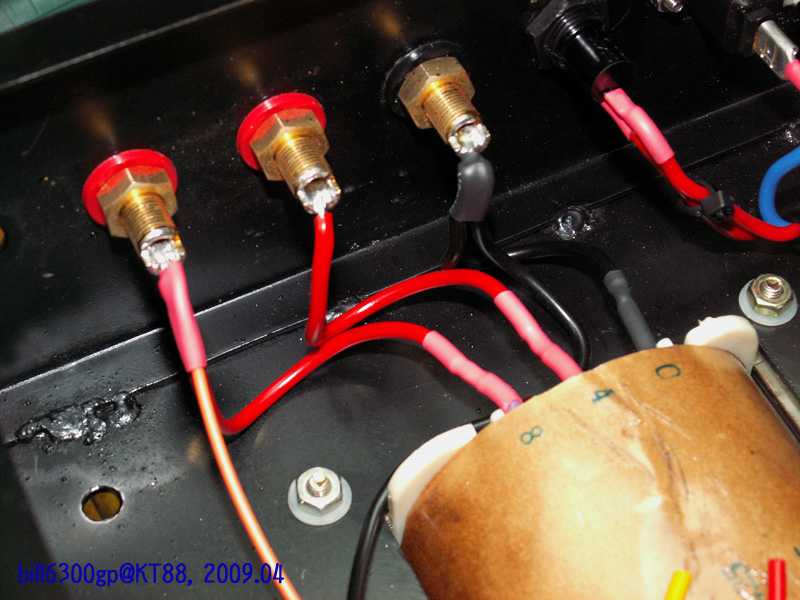

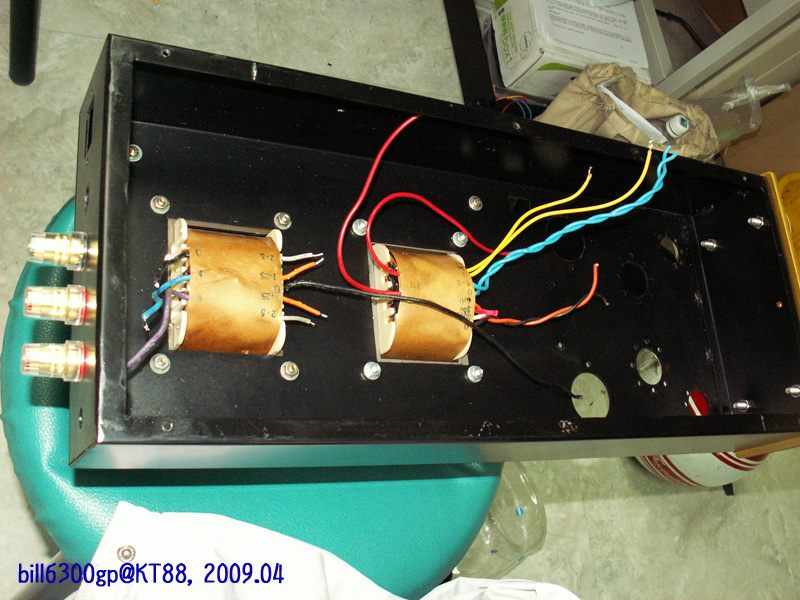

跳離一下電源部份,先把輸出變壓器那邊弄一下

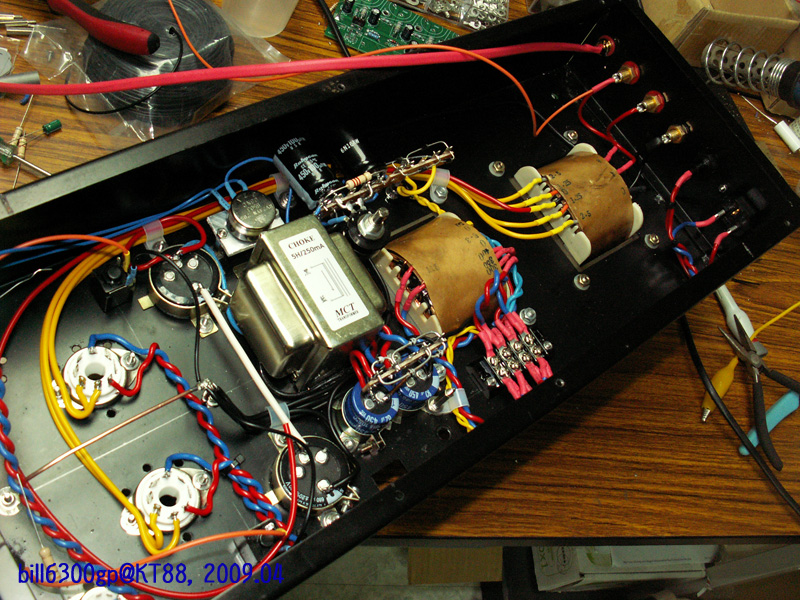

回到電源部份...

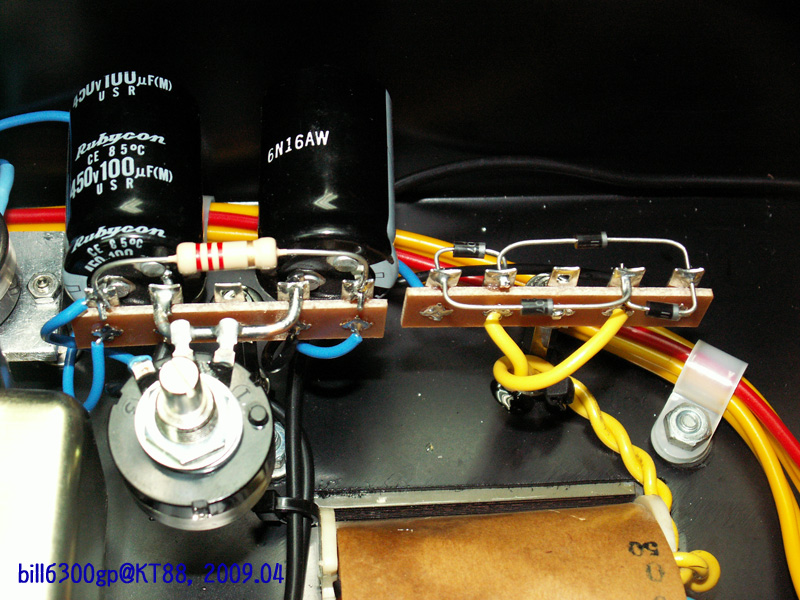

提供偏壓的部份,線路圖中的CRC部分

做到這可以先開電源看看
有接錯可以先放大鞭炮...牛角電容爆炸聲音很響亮

緊張的上電數十秒...電容確認沒接錯
(真大膽的檢查方法--上電檢查法)

拍手
