因手邊有TB4喇叭但暫時沒後級可用
某長輩提供LM3875的模組及相關零件
讓我在製作LME49830前能先聆聽TB4的聲音
(小弟相機與個人拍照技術皆頗差，可能疑似假焊貌的焊點已確定是OK的，並經高效率喇叭測試合格)
機內照

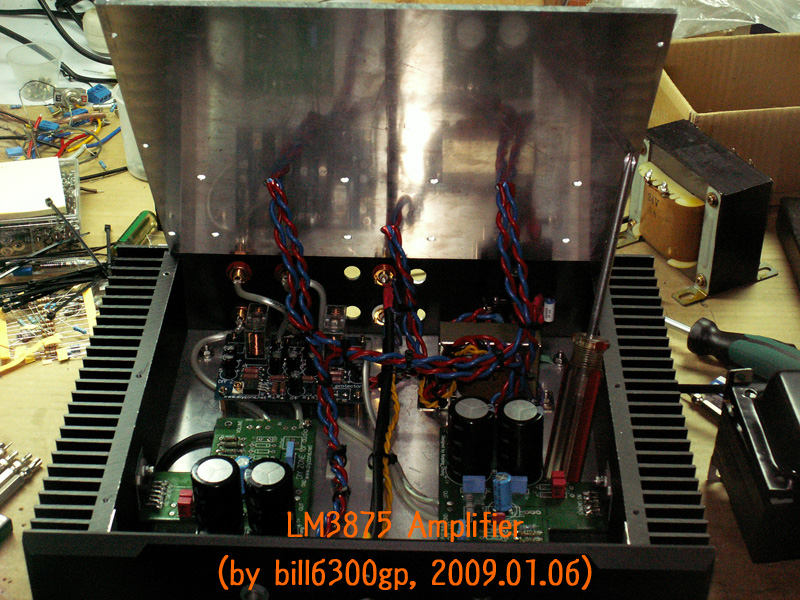

遠一點點看機內照...好像在撐引擎蓋

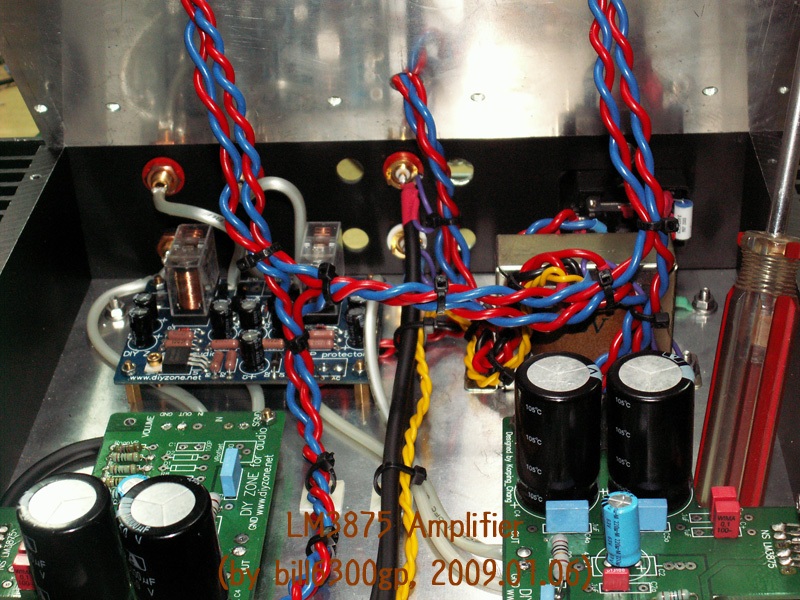

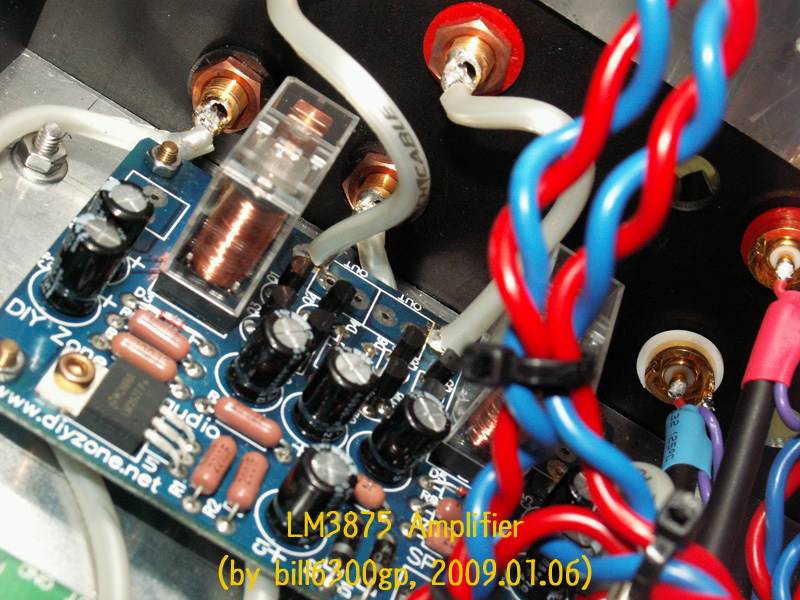

喇叭保護器

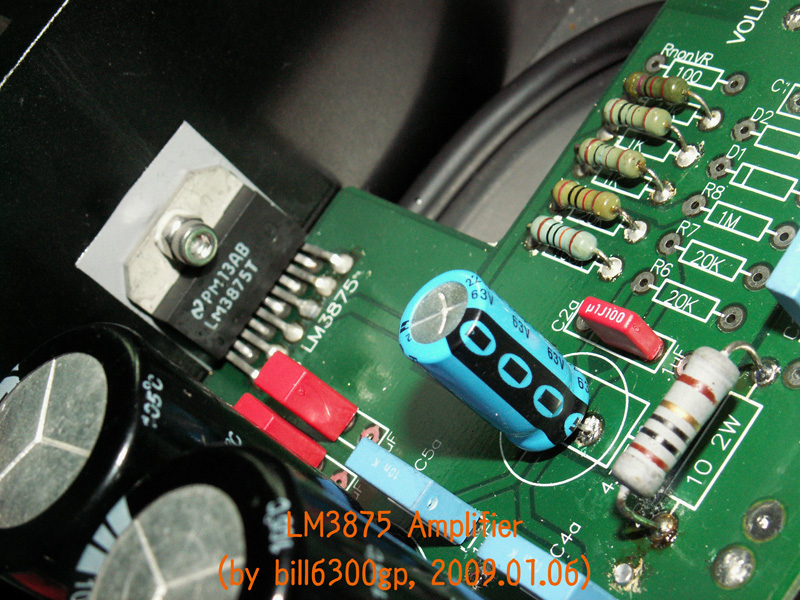

LM3875 IC

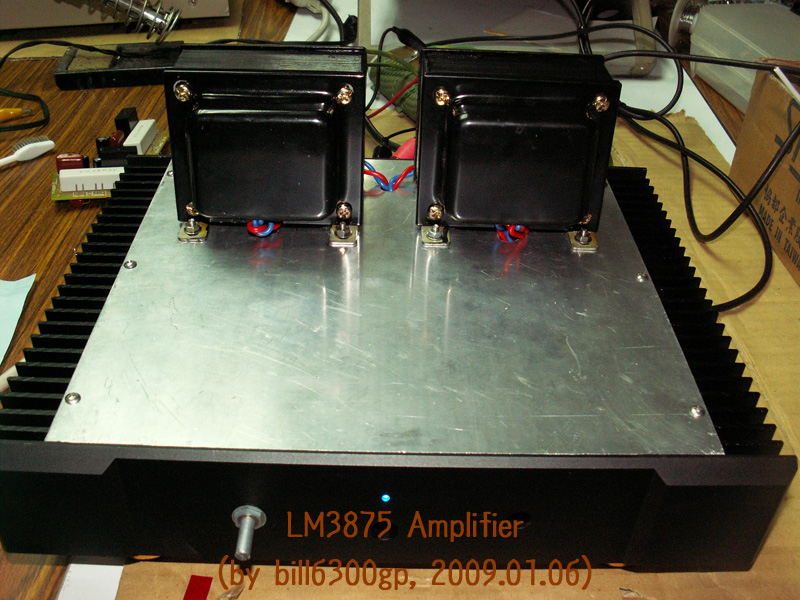

外觀照...整台後級的電源心臟─變壓器─ 掛在兩顆

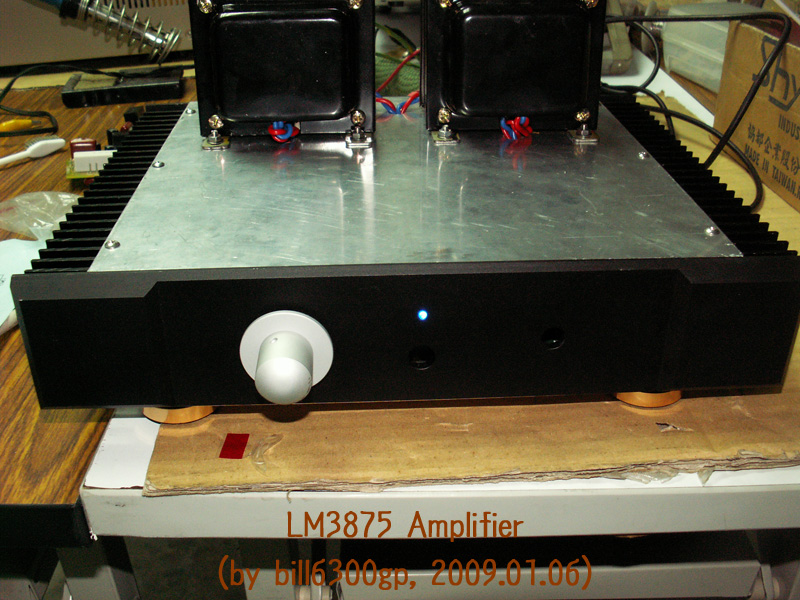

加上旋鈕後
為什麼要加VR...目前尚未有前級
所以是DAC直入這台後級，藉此VR來調整音量
上示波器的測試圖形
喇叭端子接上8R電阻當假負載模擬喇叭
輸出Vp-p調整至20V(+/-10V)

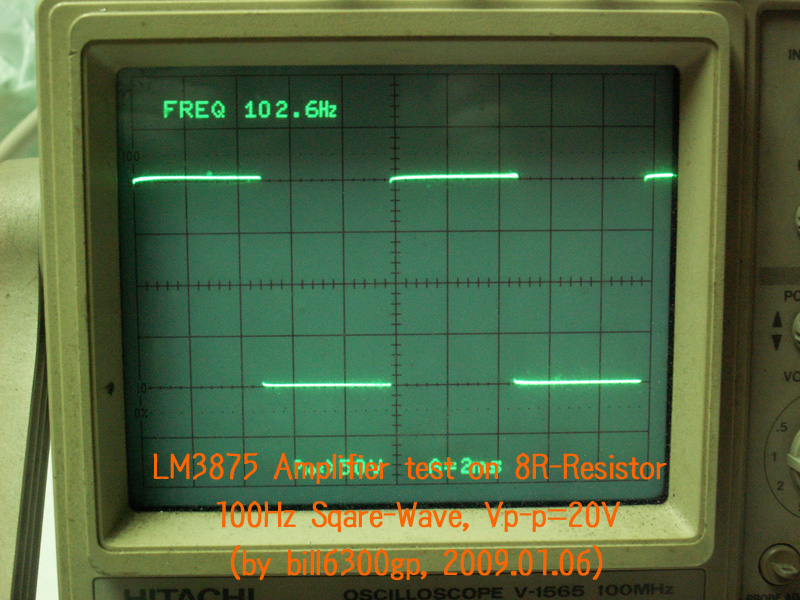

100Hz 方波

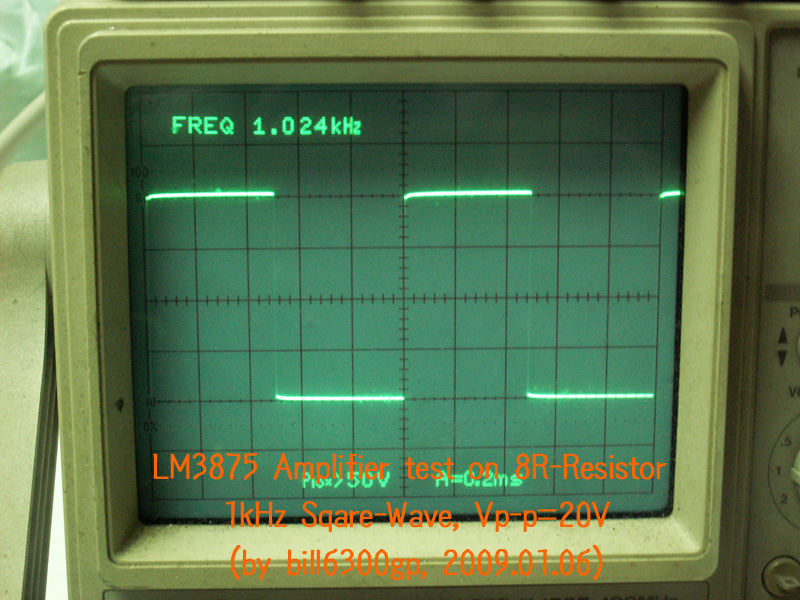

1kHz 方波

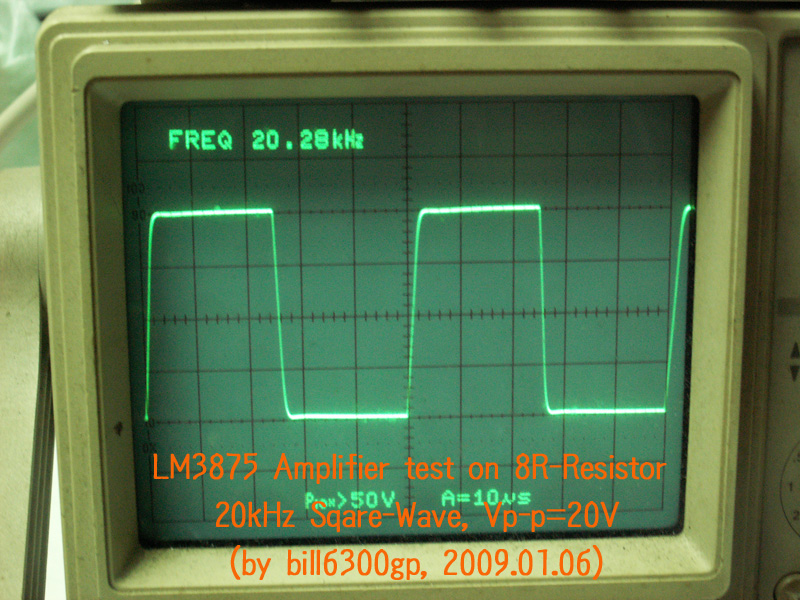

20kHz 方波

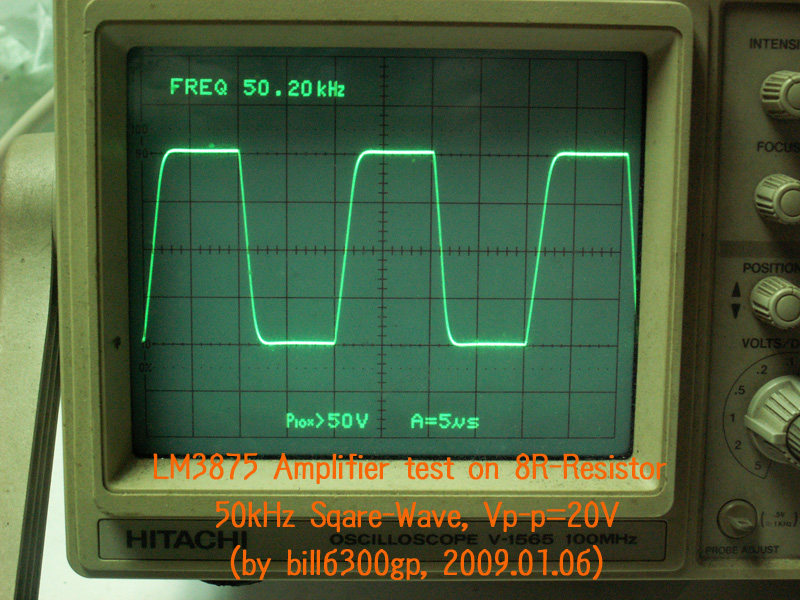

50kHz 方波

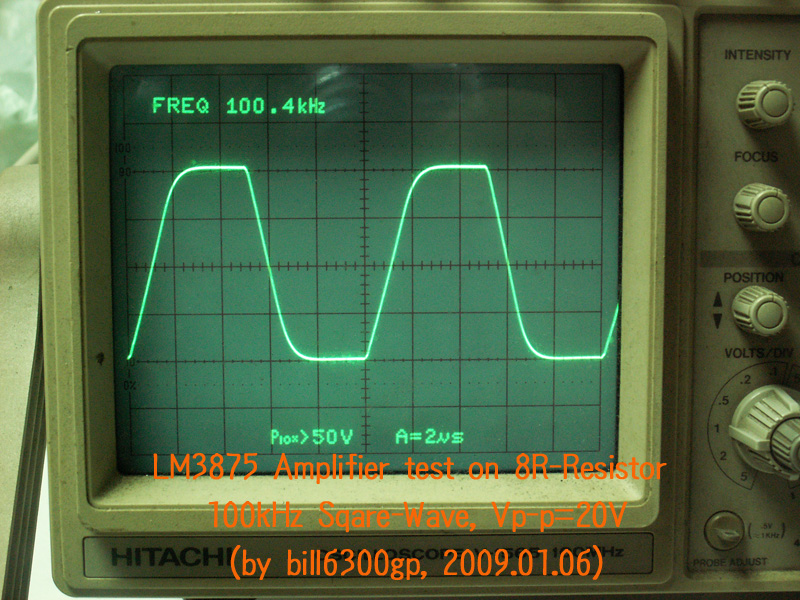

100kHz 方波
此IC速度有如友人提到速度不快，但還算耐聽
當然跟之前聽的LME49810相較之下
當然不得不承認小弟這台甘拜下風
不過......聽音樂才是本質吧，管它的先聽再說
等LME49830相關備料都OK再規劃製作其他台
