[舊文備份]我的KECES PCM1793

這台KECES PCM1793是今年寒假時動工完成的
PCB是07年9月初從友站AA那阿榮入手的，不過備料備了一學期
或許備料過程中太時常拿PCB出來看，而裝機時遇到一些問題

零件配置主要都參考UCC改機建議簡易版本
而LPF OPAMP電源供應則使用UCC雙電源穩壓

因為這不是裝機文，所以就放一些些裝機過程中的照片獻醜
自己習慣是先從最矮的零件開始焊

三顆三端子穩壓IC，皆採用LINEAR的LT1086-5/3.3

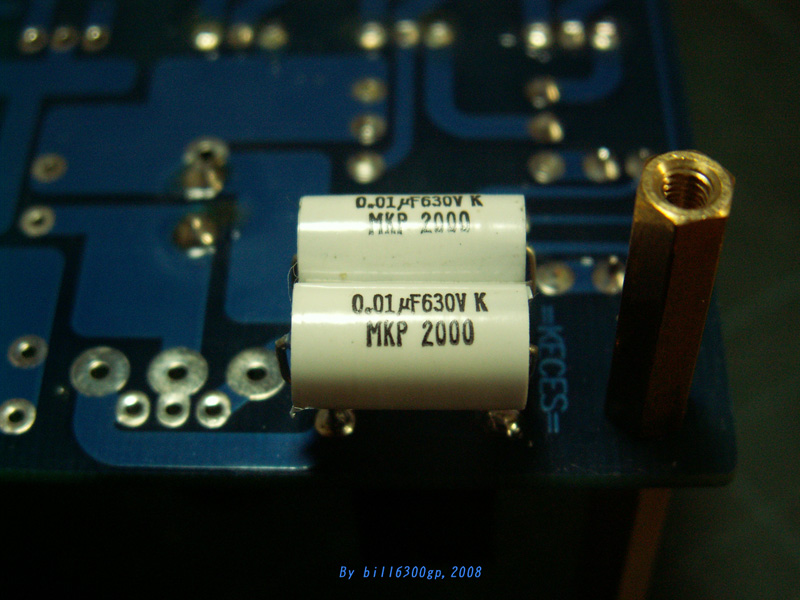

MUR-1520G整流子並電容


LPF OPAMP供應電源前的濾波電容(應該沒稱呼錯吧)，因為腳距關係沒讓它直立

其實裝完機遇到的問題...
不管有沒有訊號輸入，LOCK燈可以正常顯示
但PCM1793就是不出聲，還狂吐直流(達8V)
檢查各點電壓都在合理值內
因為自己沒示波器，不敢隨意認定晶片生死
所以還是交給UCC幫忙Debug
這時段剛好是UCC忙於2791訊號線的時候
還增加UCC負擔真不好意思

最後確定是PCM1793跟LPF的OPAMP死了
就開始尋找PCM1793晶片之旅
相當感謝 EvilHunter大 提供的PCM1793
讓小弟在短時間內就找到替換的PCM1793

完整圖-主板(Debug完後)

完整圖-LPF OPAMP電源供應的UCC穩壓(Debug完後)

裝入機箱後的照片(Debug完後)

在收到UCC檢修完的KECES PCM1793，小弟就迫不及待上電讓它發聲
剛開始聽就感覺的出差別，細節變豐富了
原本用主機內建音效晶片(麗臺HD晶片)某音樂聽起來糊的地方便清晰了
不過...低頻好像還沒起來
經過幾天RUN後低頻力道出來了
自己還算滿意這個結果~~>原本還想說會有相當大的差距，但我這支耳機根本沒那能耐，所以不能輕易怪罪PCM1793

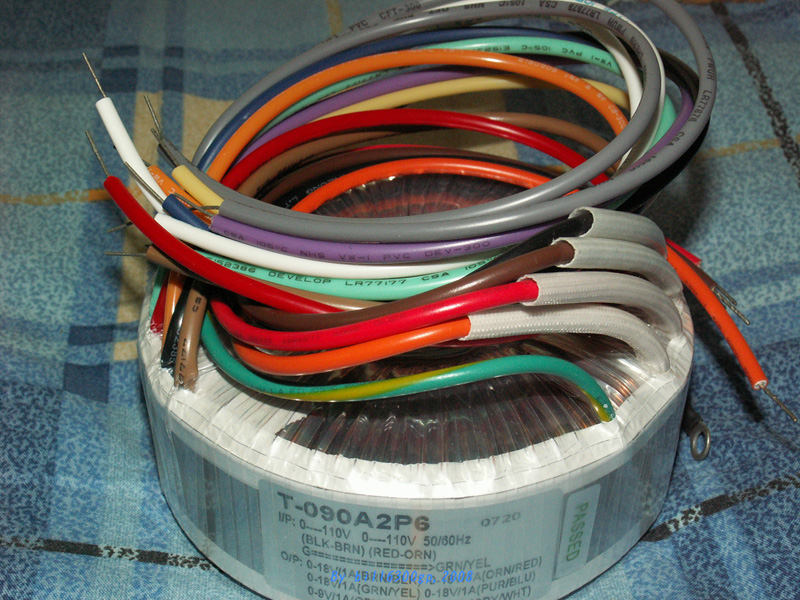

剛好這時UCC T9變壓器又開賣了，所以就決定替換變壓器換為T9

換完後整機照片

換完T9變壓器後
剛上電...聲音馬上就可以感覺到又更生動了，細節有再多一些
低頻力道又...消失了，只好繼續等變壓器RUN好
再RUN一段時間後，低頻力道終於出來了

最後來個前後照


-誠摯感謝-
EvilHunter的PCM1793晶片
UCC的長期教導與Debug
