[舊文備份]我的M2

這台是M2(AMB M3去地聲道)，基本架構是參考liuchengdar大過去發表的文章
首先先感謝liuchengdar的M2文章與解惑 & UCC的解惑
不過依自己需求而裝了輸入選擇器

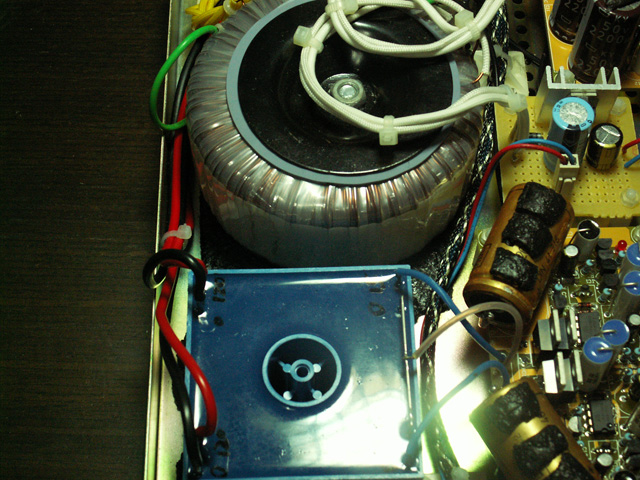

我這台用了兩顆變壓器，因為OPAMP跟MOS分開穩壓供電
結果大顆的環狀只有一組18-0-18次級，所以就再加一顆UCC進的藍殼變壓器

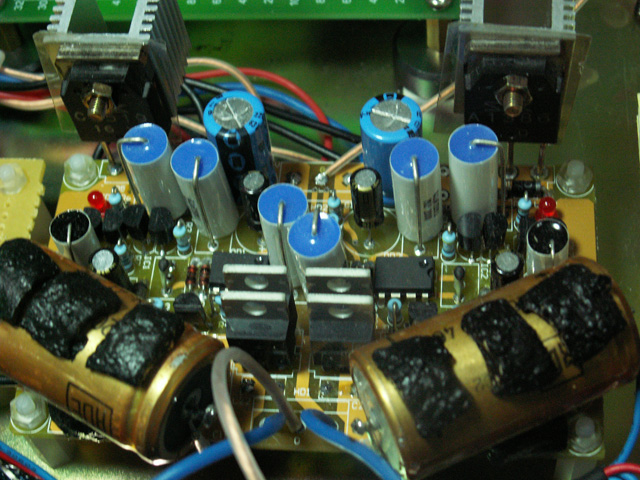

這個是供應OPAMP的穩壓(+/- 11.5V)，至於電壓會用那麼低，因為當初規劃要用的OPAMP是AD8610AR
在組裝時NCC KY電容剩兩顆...剛好某機會下拿到二手金色電容就用上去了

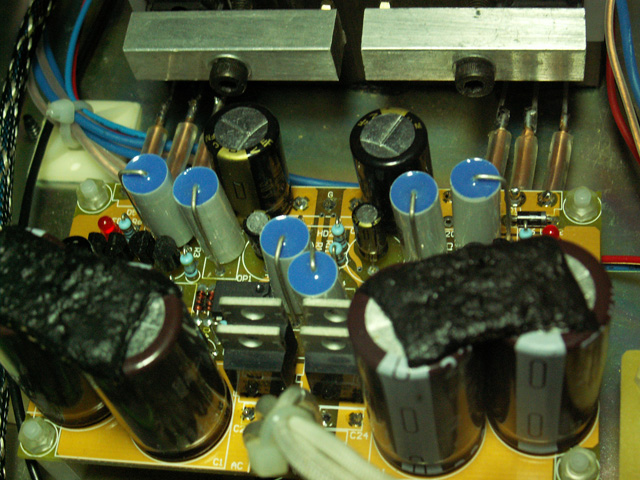

這個是供應MOS的穩壓(+/- 18V)，其實散熱片不需那麼大片，那時估錯電流(功課沒做好)...後面全圖會清楚有多大片
不過也不是說用這麼大浪費，再做這台其實燒過一次MOS，後來電流滿大，好顯那塊散熱片，沒把穩壓功率晶體一起燒了

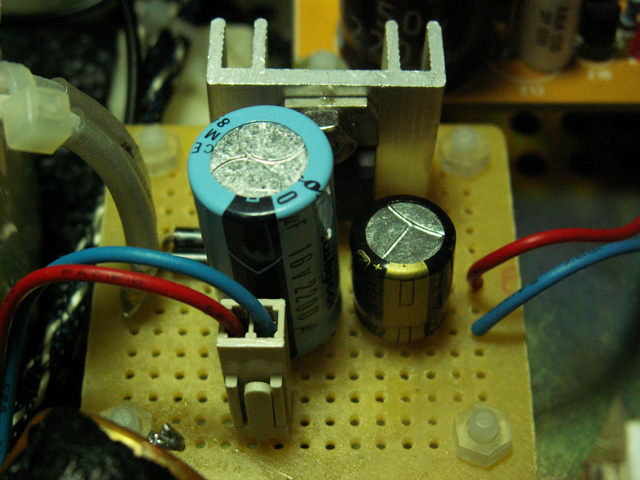

這是用供應輸入選擇器用7805搭的
雖然自己用麵包板測試時，估計正常使用時需要100mA，但估錯散熱片的大小
正常運作時穩壓ic溫度跟MOS有的拼

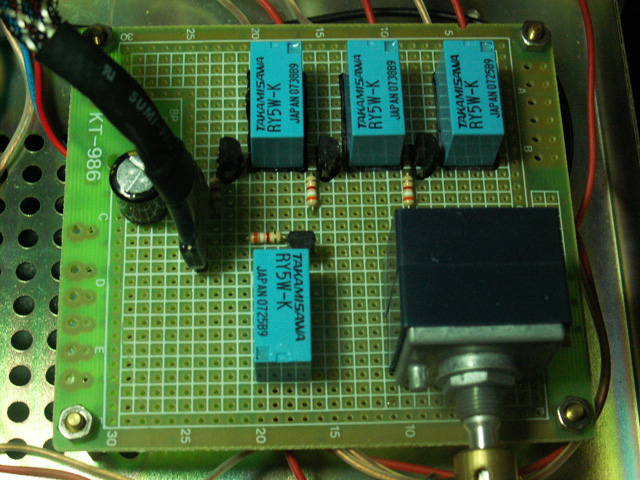

這是輸入選擇器...說實在，單一輸入問題少
但是宿舍空間有限，不想插插拔拔或多台耳擴...所以就做一個輸入選擇器
6.3耳機座輸入是為了讓隨身聽方便輸入，不然還要準備3.5->2RCA
若是相當龜毛的網兄可能會對這選擇器的小問題發飆...就是他聲道的串入音
不過正常音量聆聽下，其實沒什麼影響，所以我也沒更動了

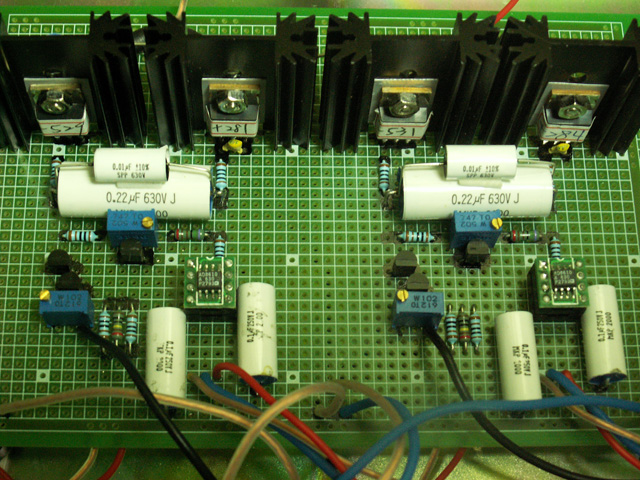

M2主板前面照...
說真的沒做好功課最後燒了一組MOS...BAIS的svr轉太快
接線接到最後，感覺還是買原廠版接線變的方便許多...

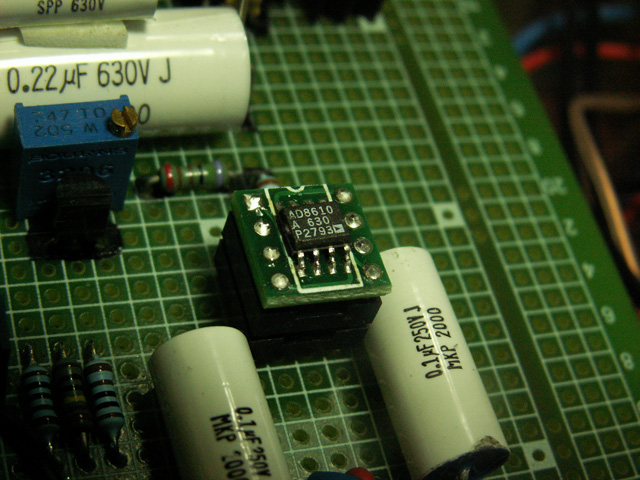

OPAMP

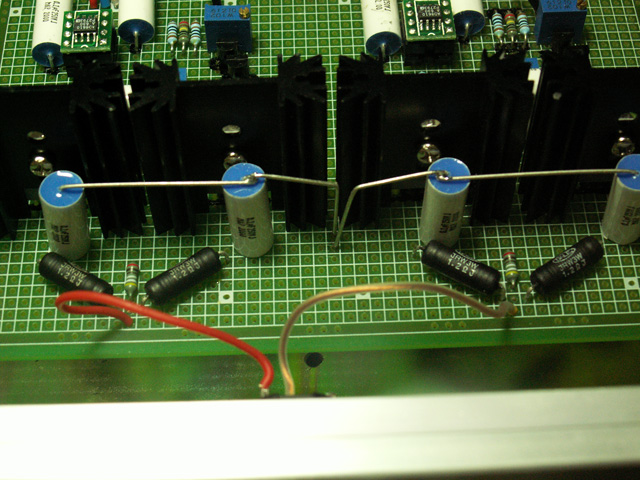

M2主板背面照

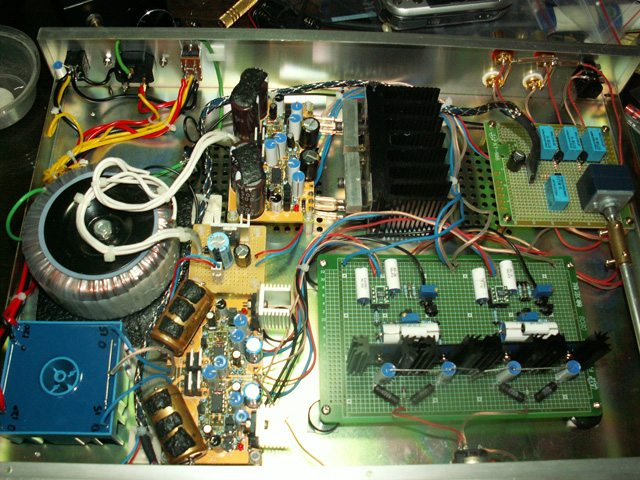

整台大合照

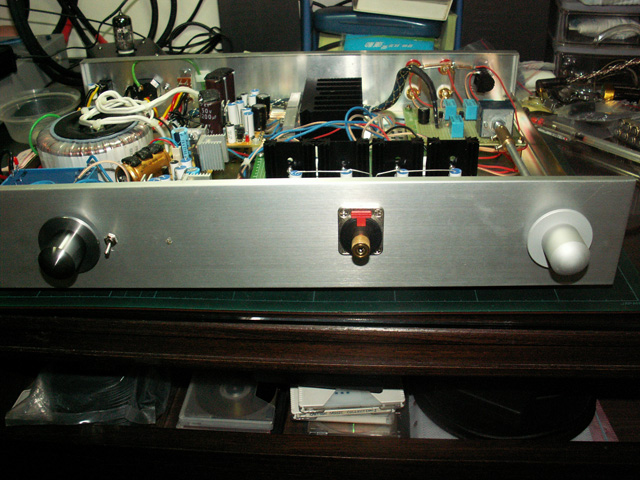

前面版

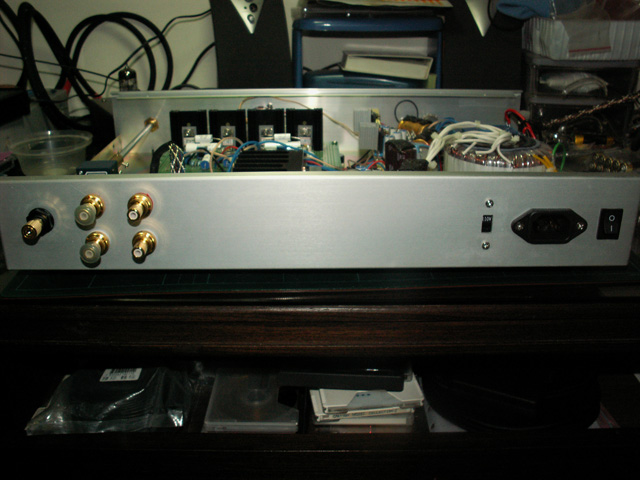

背面版
