PASS F5 A類後級 - 測試篇

雖然說是測試版，但偏流還是會給他上1A以上

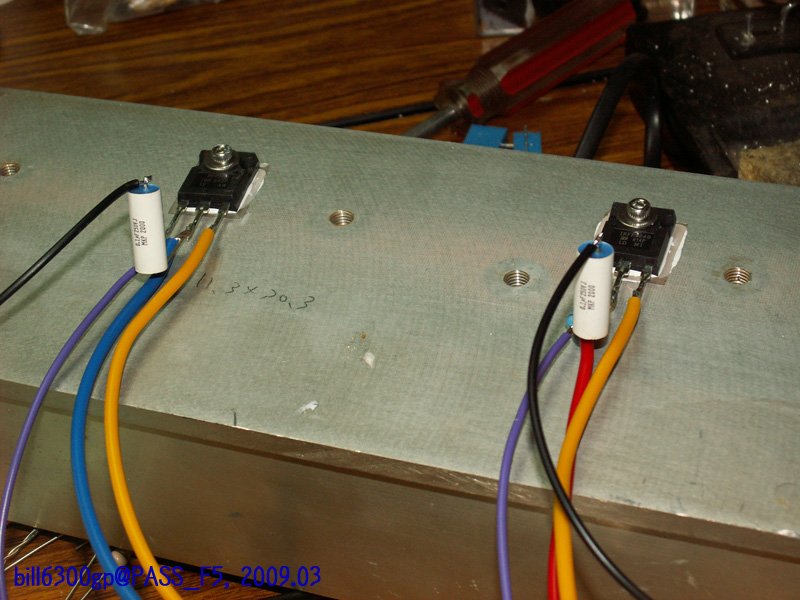

所以MOSFET還是必須鎖在散熱片上...散熱片大小比例好像有點怪
電源地方多加顆金屬電容退耦

因為變壓器還沒訂做

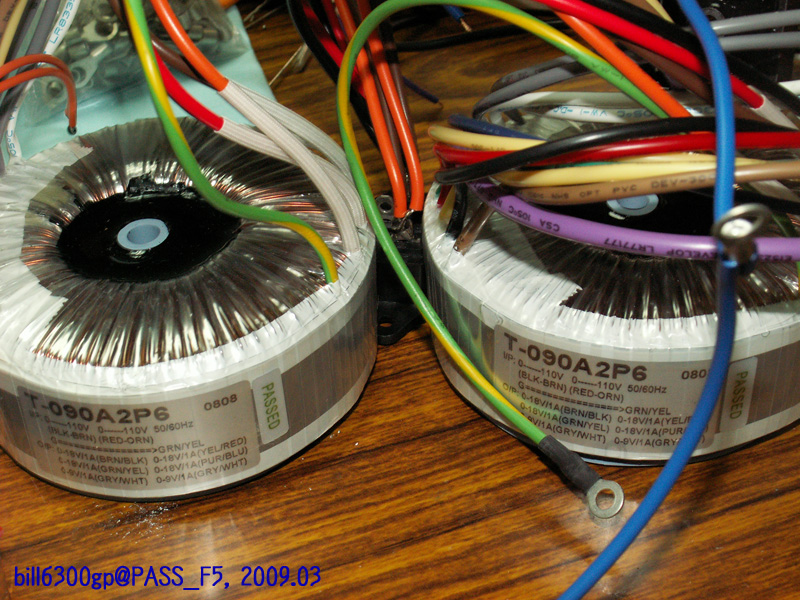

所以先拿手邊的兩顆UCC T9變壓器
而原始建議電壓供應為+/-24V.
所以正與負各用一顆T9變壓器的四組0-18V

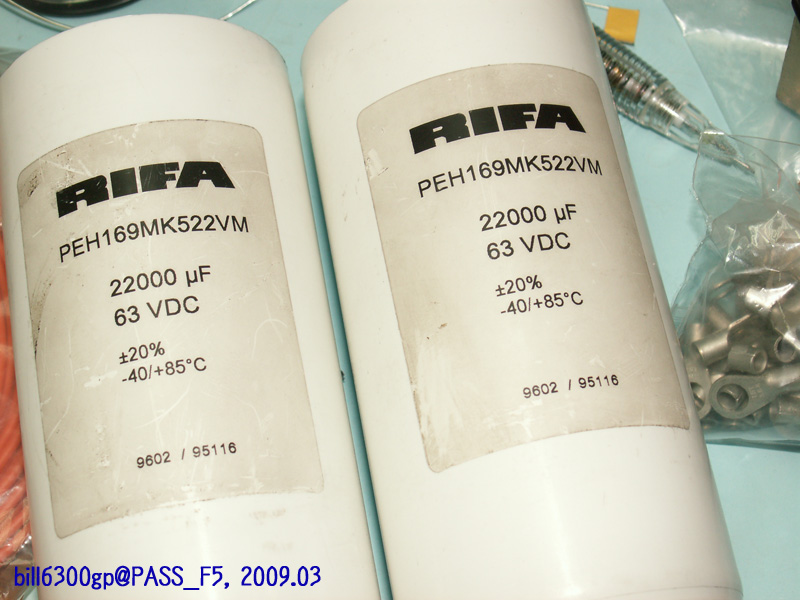

電容暫時先用塵封的RIFA可樂罐...96年02週期製

測試過程還有一個很重要的設備
因為不想測試到一半晶體就先熱死了
散熱片是找手邊有的，大小實在是不夠大，所以前面才說比例有點怪

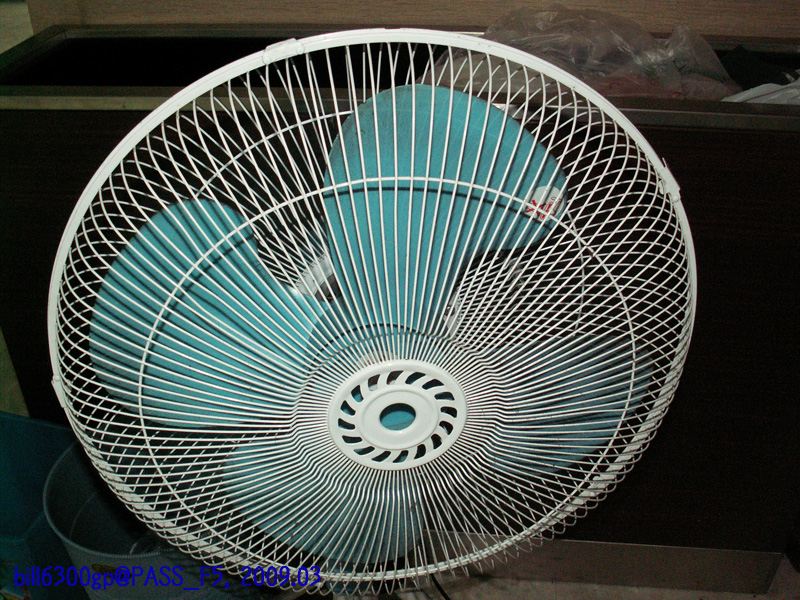

恩...還是先給它吹風測吧

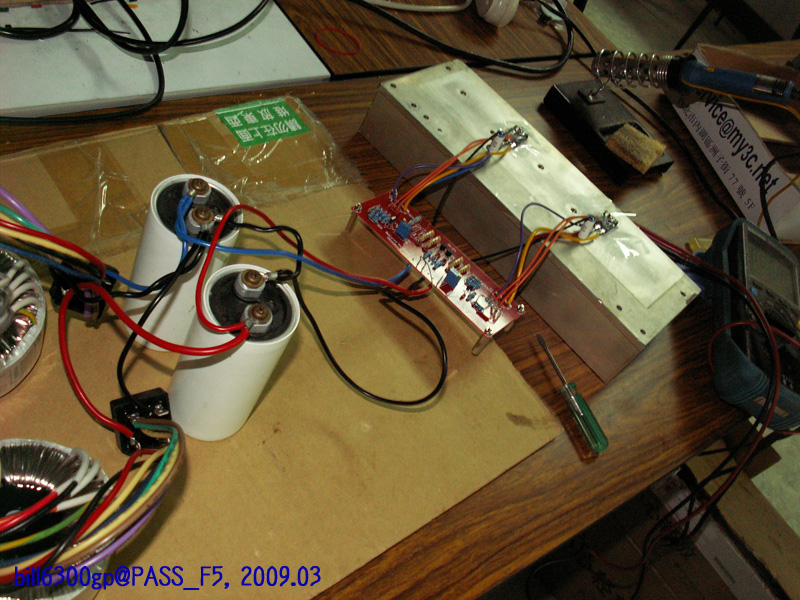

測試外觀

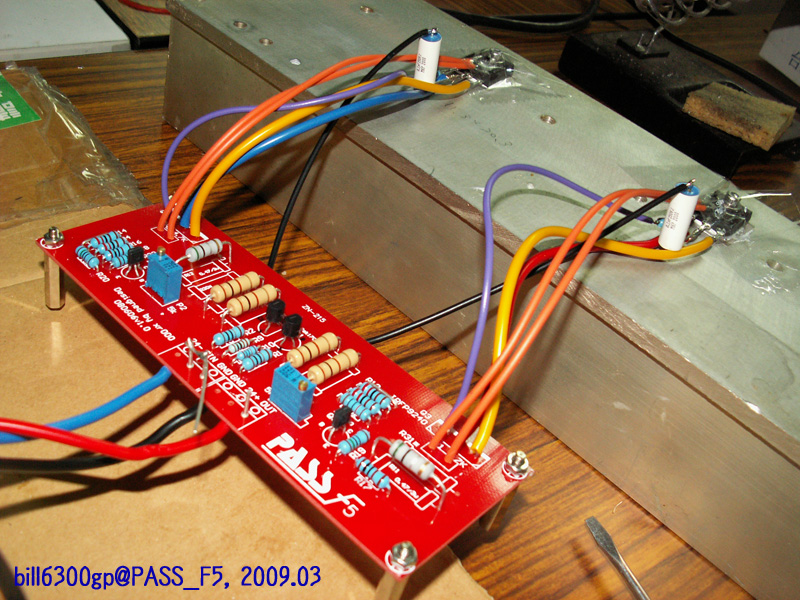

再近點看PCB與晶體


調整過程請參考網兄整理的資料

F5簡易調整說明： PC板上所有零件位置數值皆已標示，請按照標示值組裝，
組裝時2.4r電阻先不要裝上也就是標示R30*與R31*地方。

1. 預先調整P1、P2使用的SVR，調整至並聯的R3、R4上的阻值為500~600歐母間，R3、R4兩個阻值盡量相近，然後送電。
2. 這時測量R11與R12電壓，調整時P1、P2需交叉調整。
3. 當R11與R12電阻上的電壓為0.25V時先停下來觀察(此時功率管電流約為500ma)，稍等一下讓散熱片開始熱起來。
4. 等待20~30分鐘後再度測量R11與R12電阻上的電壓是否漂移。
5. 再度交叉調整P1、P2讓R11與R12電阻上的電壓為0.6V。
6. 測量輸出直流一樣交叉調整P1、P2讓輸出直流電壓盡量低於100mV。
7. 調整完成後R11與R12電阻上的電壓會不相等，但沒關係只要輸出直流電壓盡量低於100mV即可。
8. 若是輸出直流無法降低時，請將2.4r電阻裝於標示R30*(R31*)任一地方皆可通常是R30*。
9. 敬請務必使用喇叭保護器，信號輸入一定要用隔離線。
10. 功率晶體務必使用所附雲母墊片，先聲明若是不使用雲母墊片改用矽膠片一定會導致融化而使功率晶體短路掛掉。

波形測試

一.方波

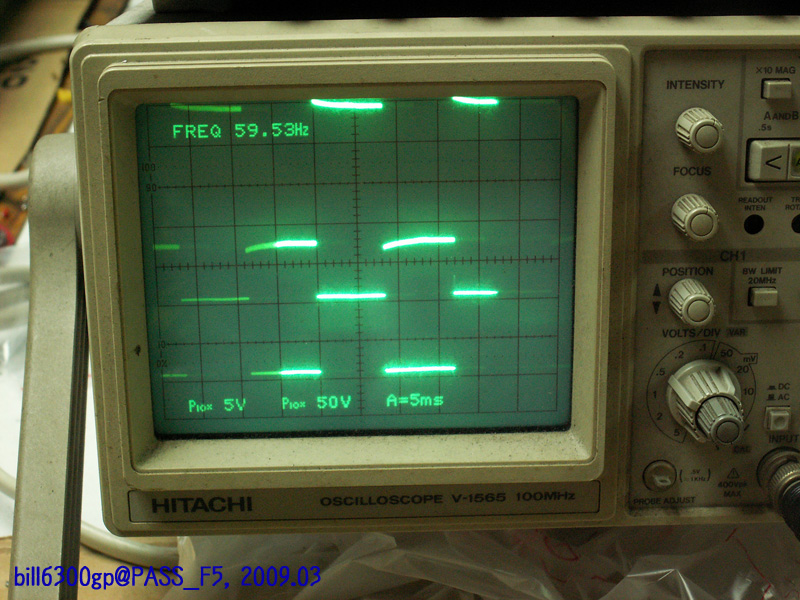

• 60Hz

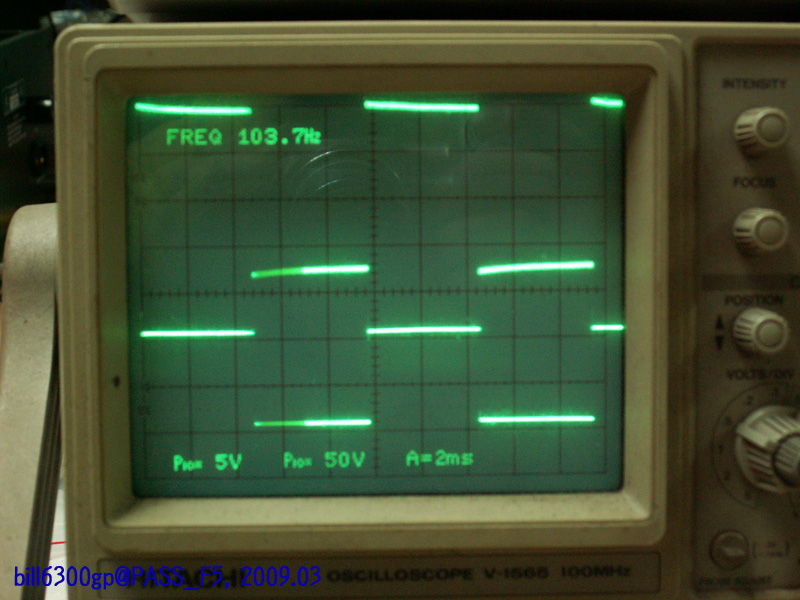

• 100Hz

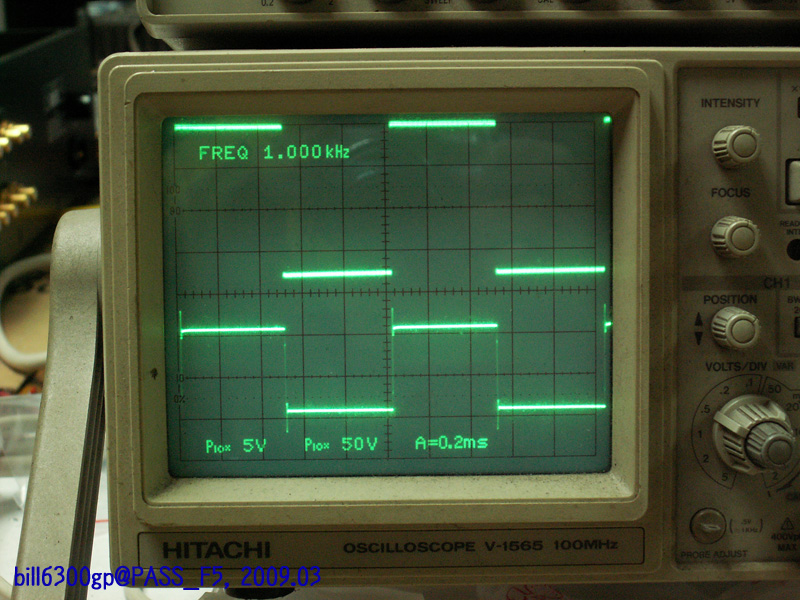

• 1kHz

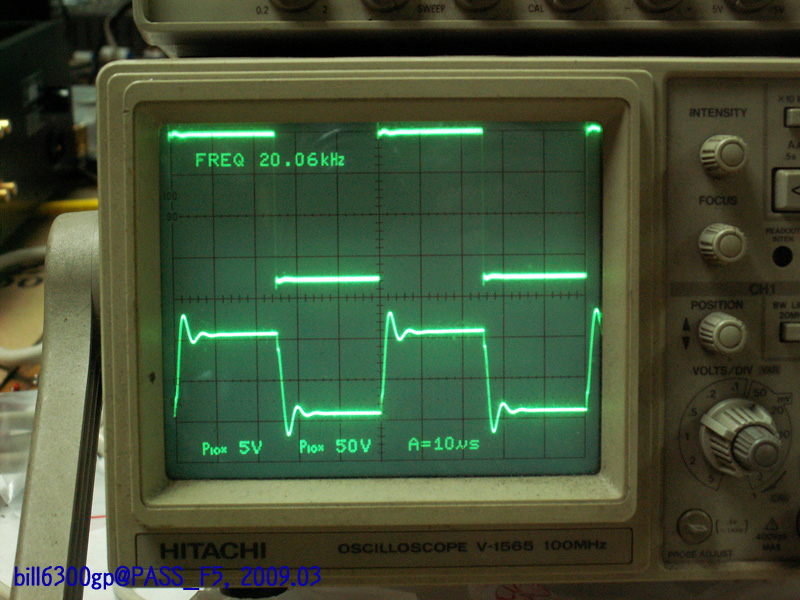

• 20kHz


二.正弦波

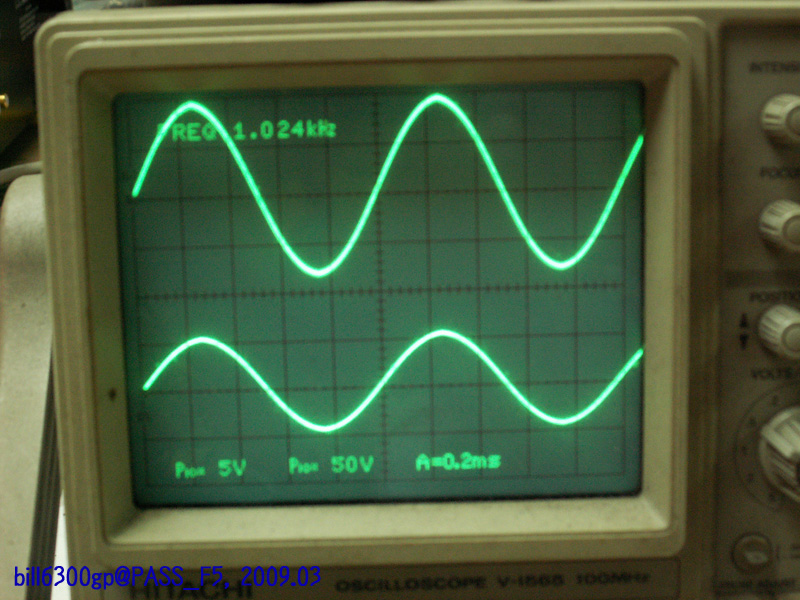

• 1kHz

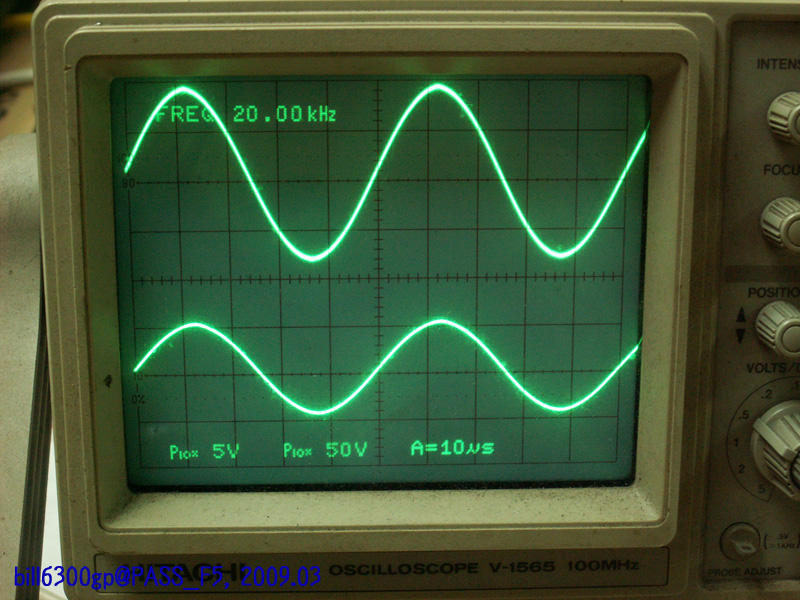

• 20kHz

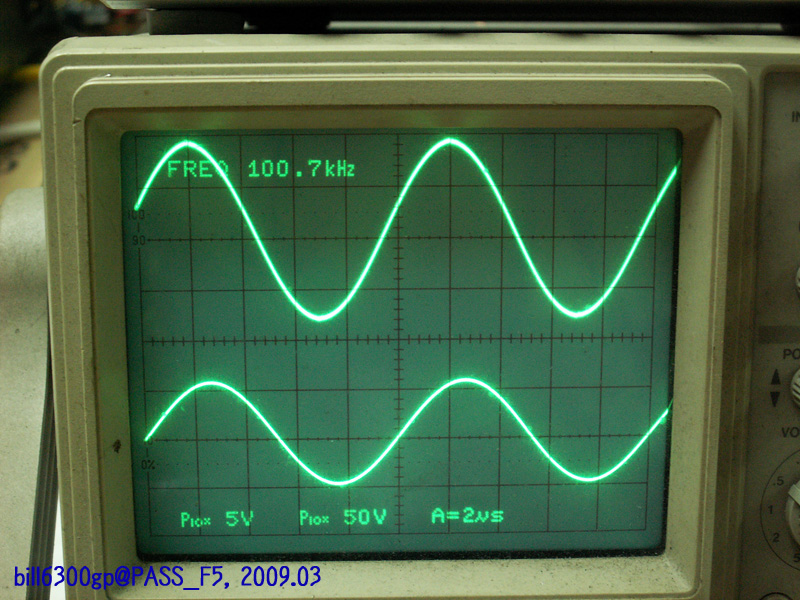

• 100kHz


測試版結果，自己是不滿意
因為有人確定可以做的不錯...我指方波的波形
所以還會再思考改善方式

而這次就先在此 休息
