在測試時,就可以感受到這台A類的熱情
這裡的熱情不是指唱歌,是指晶體產生熱量

若看過之前的測試文章
初測散熱片是隨便找手邊現有的
重點是,它很小!
所以再給他吹風扇

但正式調偏流不能給散熱片吹風扇,理由:
  1. 即使溫度變化才一點點,偏流有可能因此變化很大
  2. 兩顆MOSFET若有溫度差,想盡可能調整到超低直流也很難

說那麼多廢話,就很簡單就是要均熱,才比較好調整
雖然銀的傳導速度最快,但小弟沒那資本可試
所以只好找紅銅(但還是...比鋁貴不少)
先來看看裁切好但尚未加工的銅板...
(取貨時,才發覺當初訂的只有3mm厚,原本以為是定5mm厚)

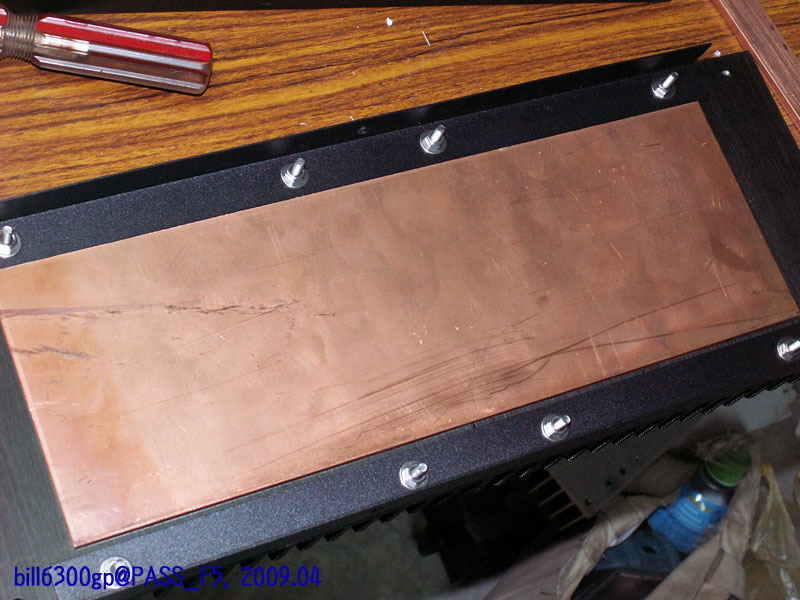

銅板與散熱片合照

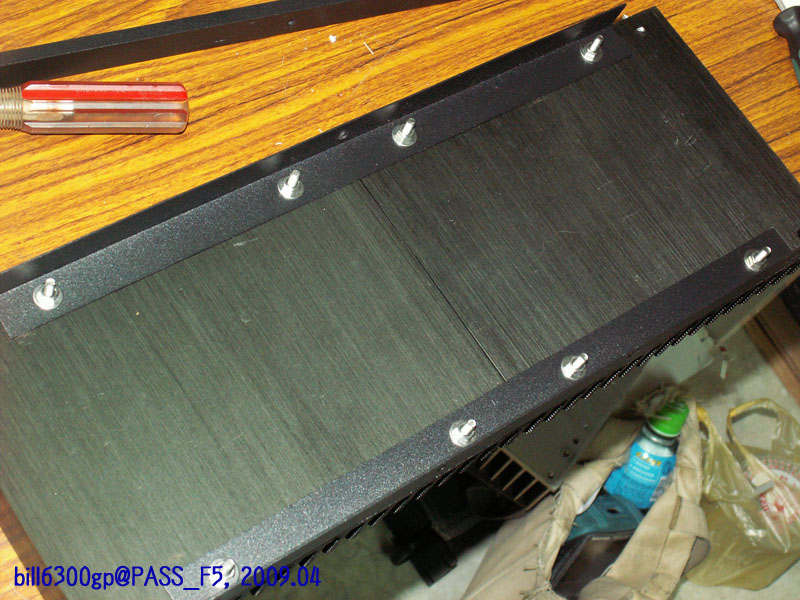

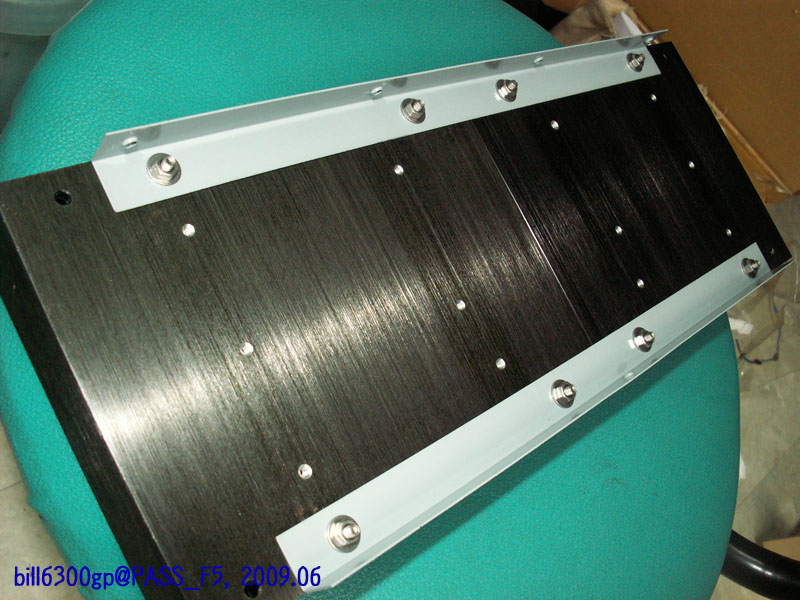

散熱片照片...
眼尖的人一定可以發現:這跟之前做LME49810後級的散熱片很像
恩...機箱確實打算用那種(因為台灣網路上好找的剩那形式了)

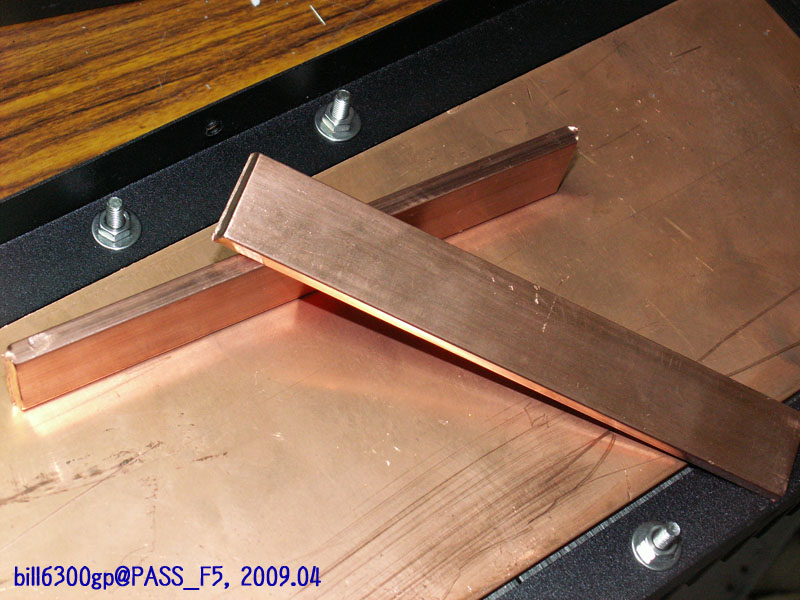

小銅條??要用在哪的??
用在濾波電容會不會有點小氣
*
*
*
*
*

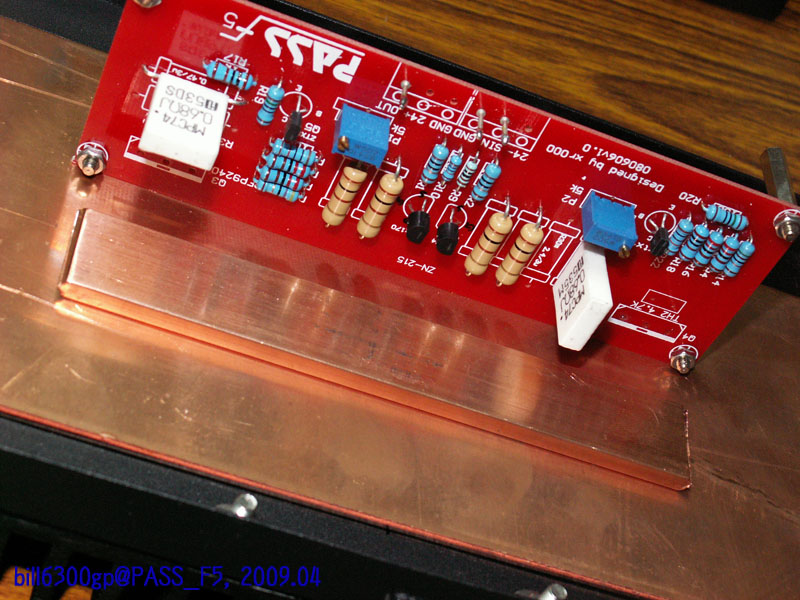

這張照片...應該很清楚可知道小銅條要做什麼了

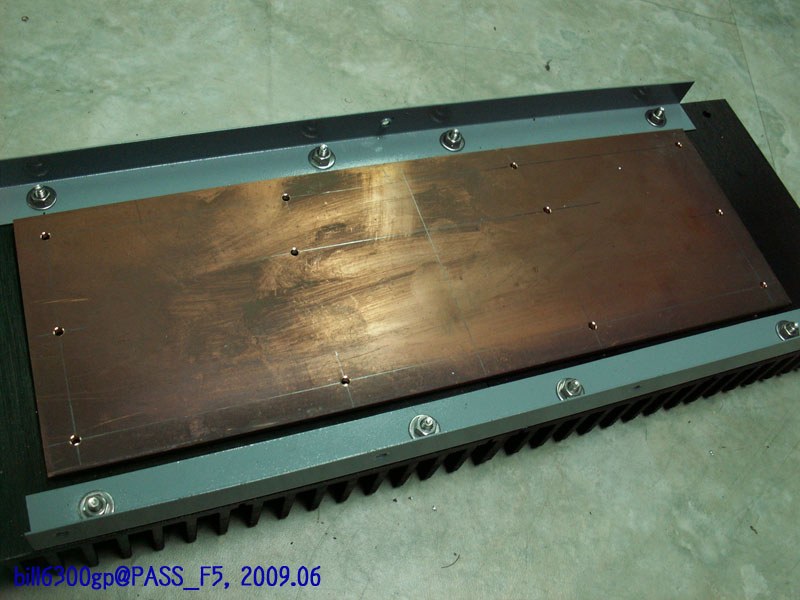

散熱片部份已經構想好了
所以馬上動手加工

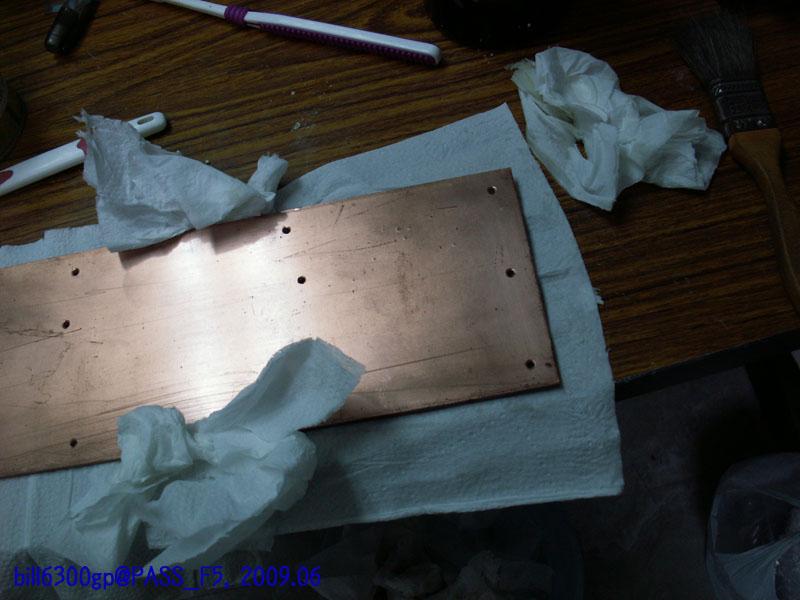

不過,經過兩個月,銅板表面已經有一層明顯的氧化層

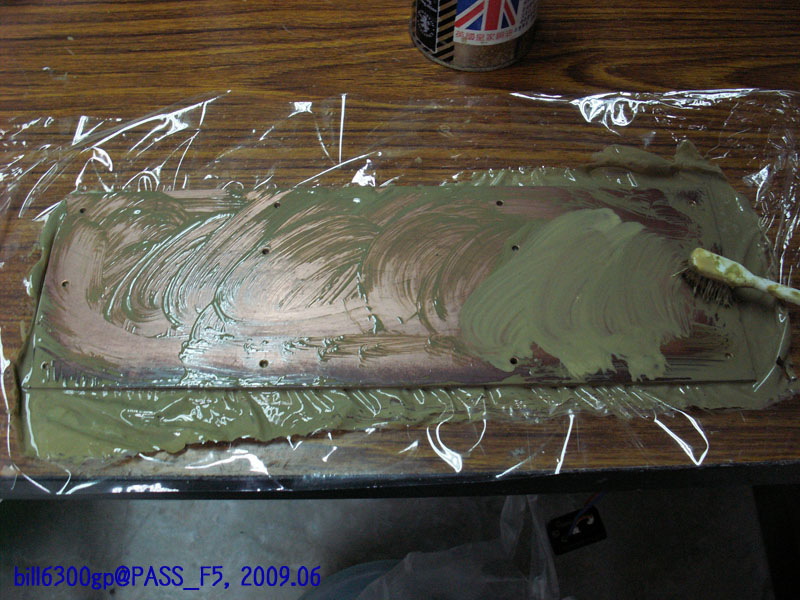

所以,使用前還要進行表面清潔處理...幫銅板刷牙?!

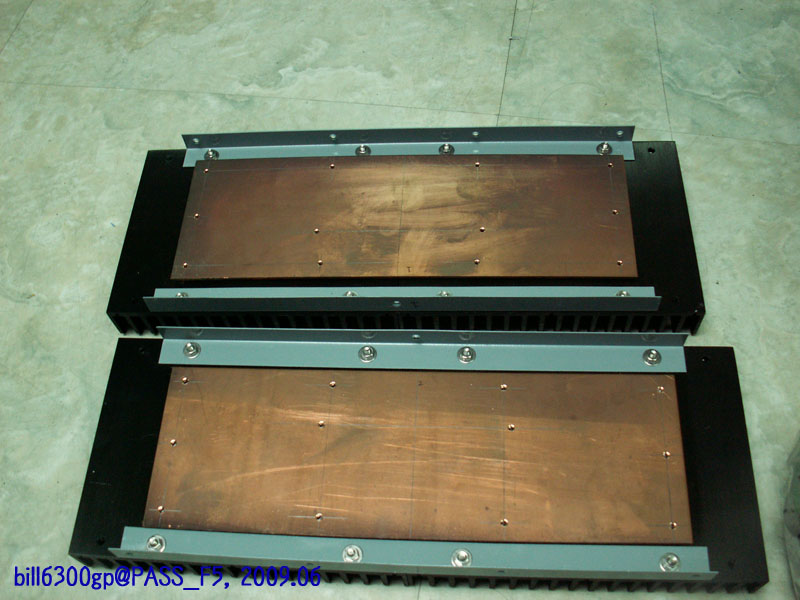

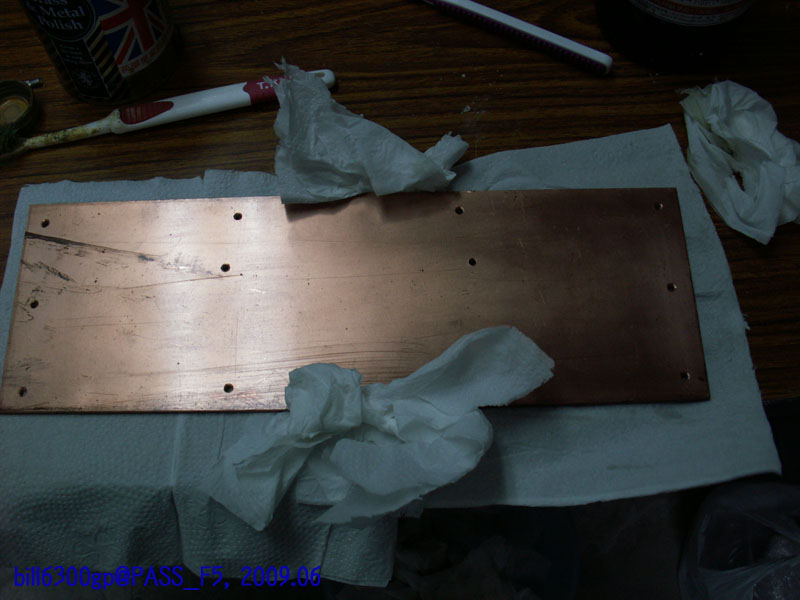

清潔完後有光澤度有恢復不少
不過當時工廠材切留下的疤痕還是沒洗掉(疤痕過深)
第一次切銅不懂,忘了要求不能刮傷表面

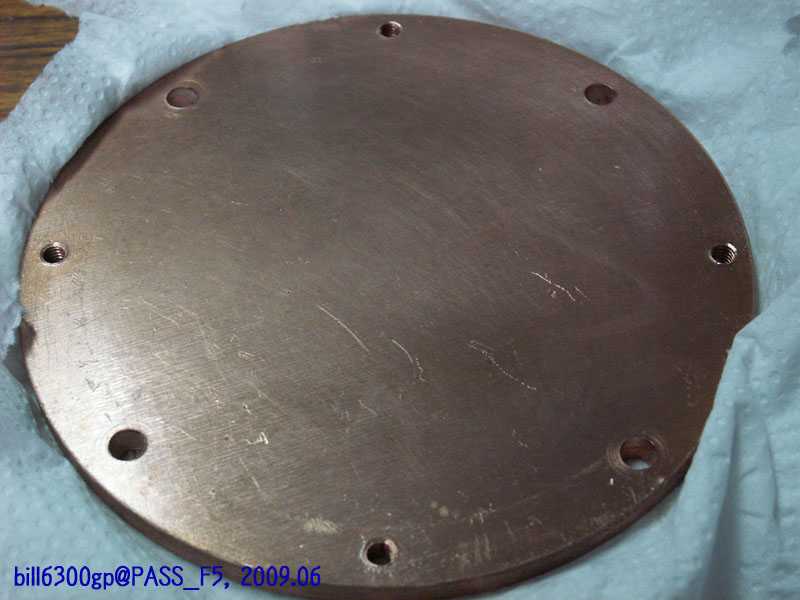

提到幫銅洗澡...這是後來才決定的東西
先看一下照片

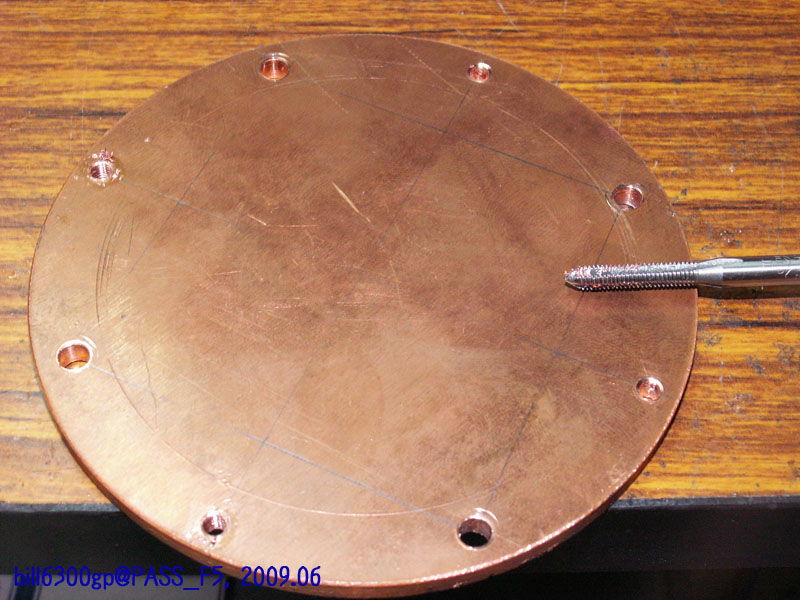

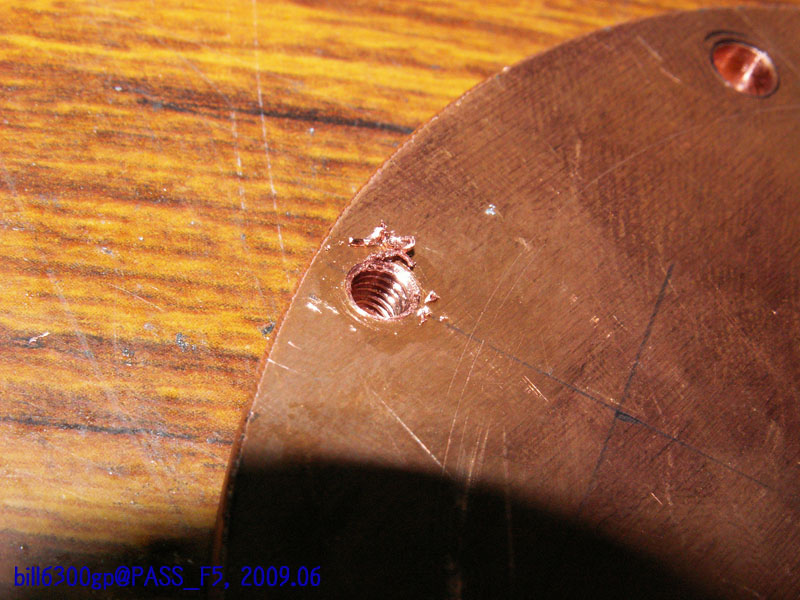

有些地方依需要有攻牙

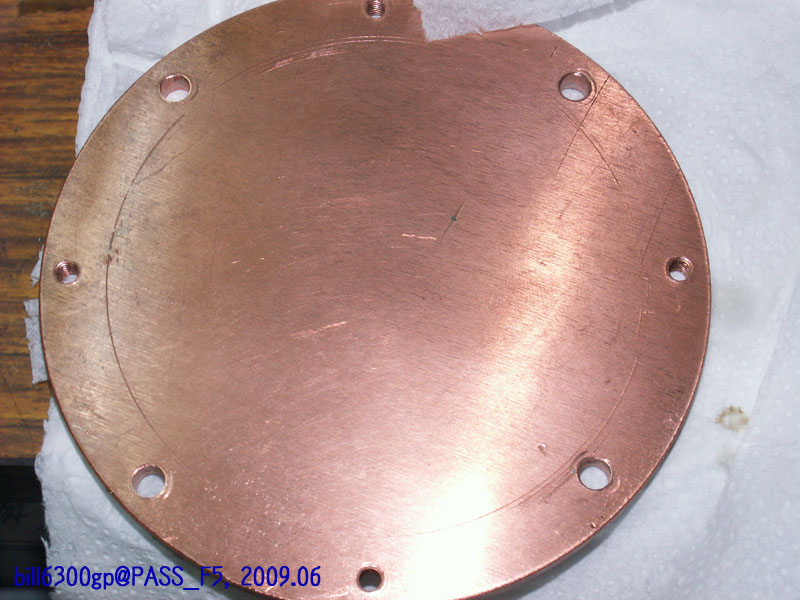

處理完...當然也要進行表面處理
因為是最近新切的,所以清理上比散熱片上用的還好處理
至於這塊要做什麼呢?!
下回分解之
