PASS F5 A類後級 - 模組篇

之前為了方波波形花了不少時間
最後突然想到在MOSFET的D加電容退偶會出事...
(翻一下前面文章的線路圖就可知道為什麼)
總而言之，照原始方式電容拿掉再測一次.

最後的定案篇


波形測試

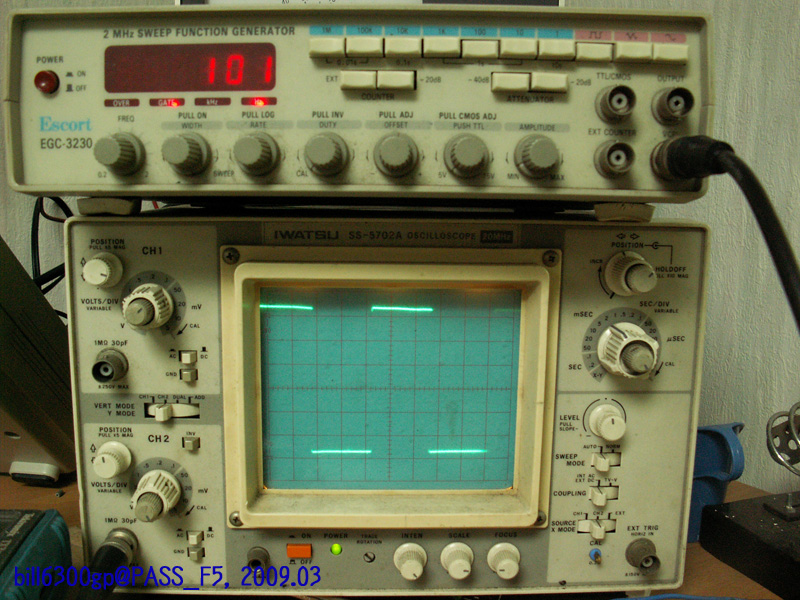

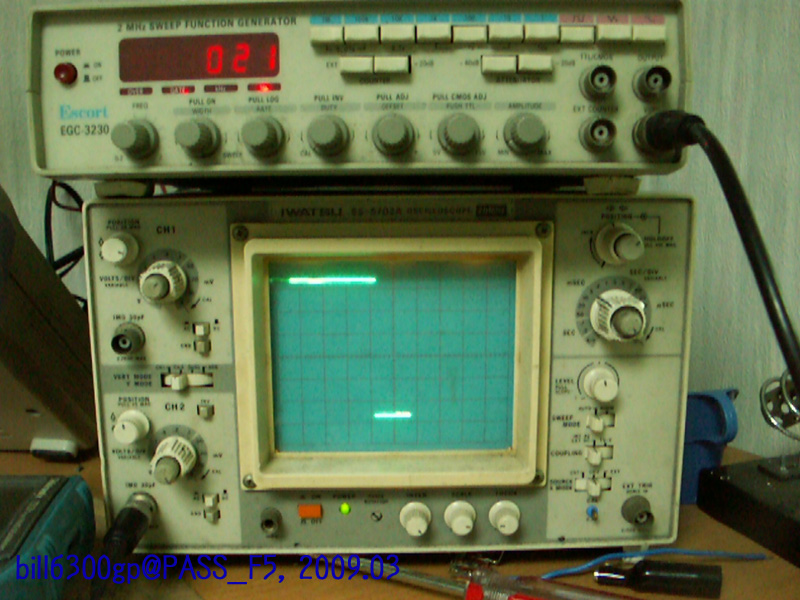

方波

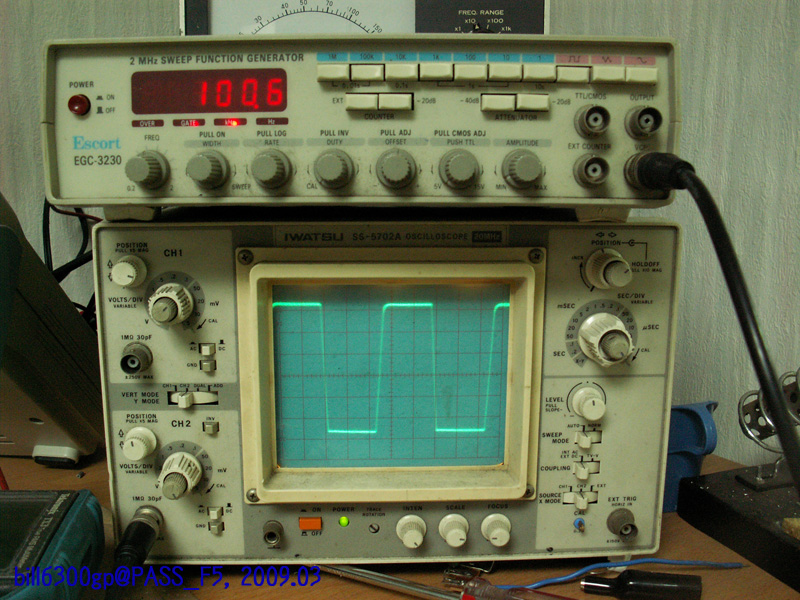

• 100kHz

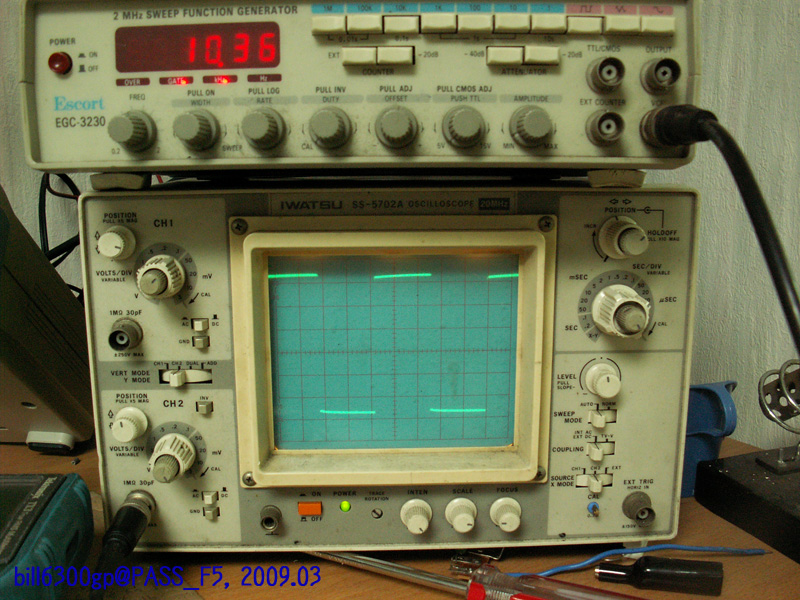

• 20kHz

• 10kHz

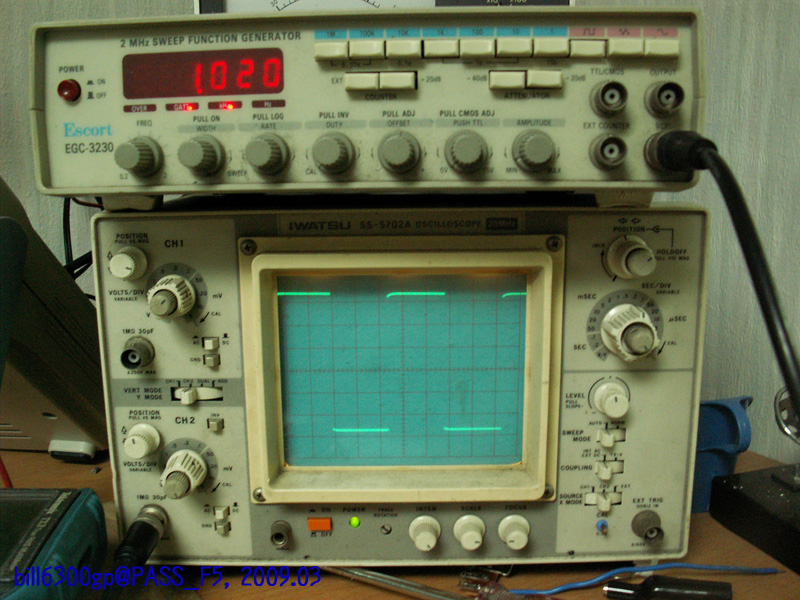

• 1kHz

• 100Hz

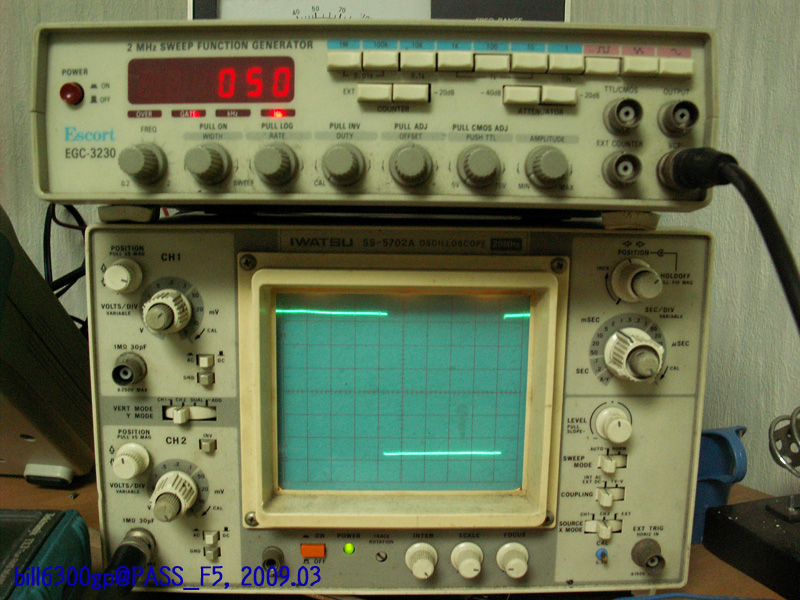

• 50Hz

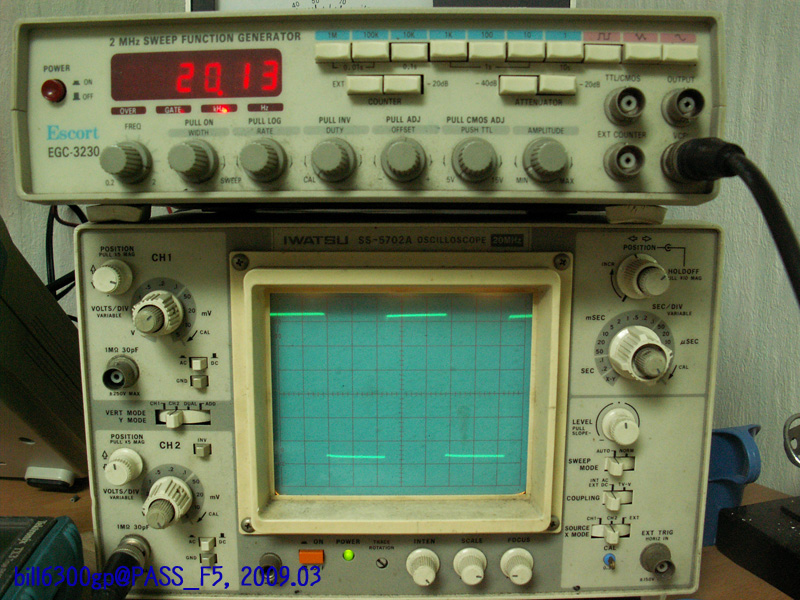

• 20Hz


測試結果...波形總算達到標準了

其它週邊模組，像緩啟動、喇叭保護器...等也組裝的差不多了
目前，緩啟動跟喇叭保護器目前打算都是用RealAudio的套件

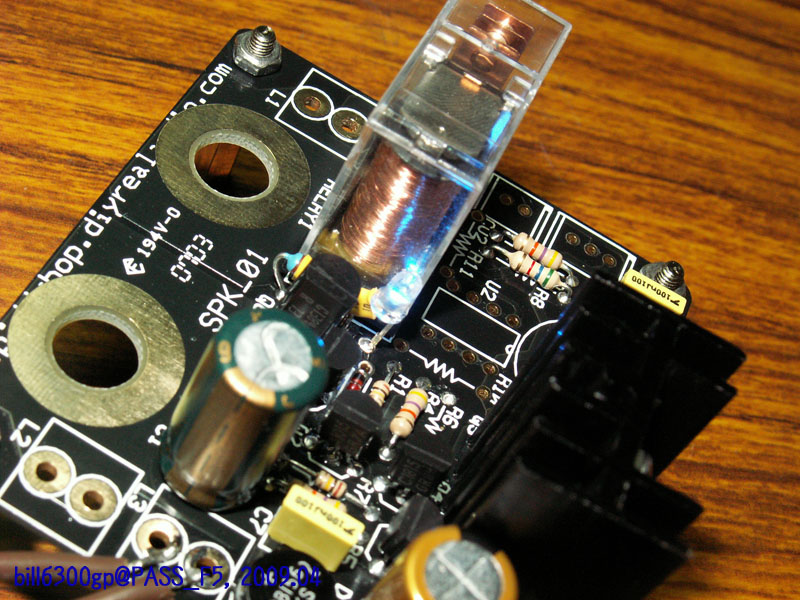

首先，先來看喇叭保護器

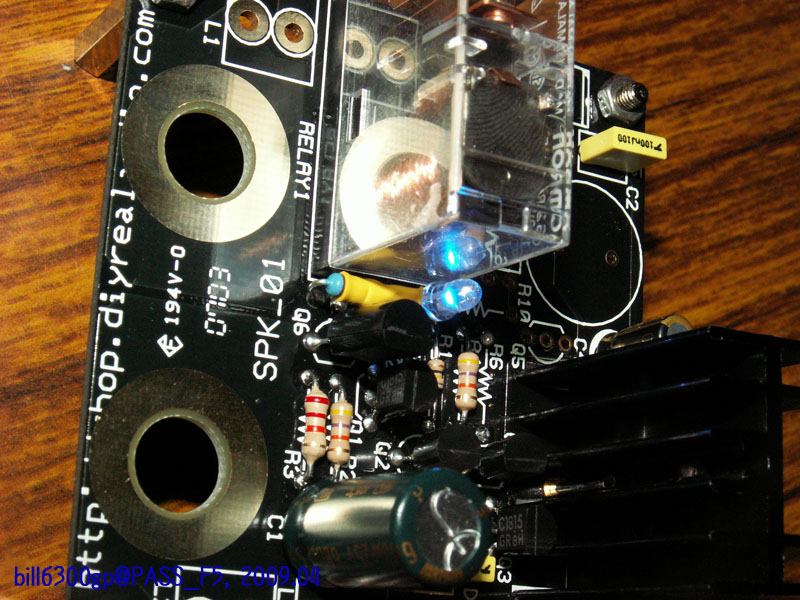

因為有點想裝LED指示繼電器啟動與否，所以就給他加了LED

另外，可以發現C2電容還沒裝
不是沒有要裝，還在考慮要不要變動數值
因為原套件設定直流偵測大約落在0.8~1.0V
想說是否可以降低直流偵測電壓
不過，仔細看了一下電路圖
這顆電容原則上與直流偵測電壓值無關
所以只好從其他地方下手...最後，更改一處電阻值，但尚未測試
但! 就算能調整，也只能壓低到Q3、Q4的V(b-e)
若覺得這樣直流偵測保護，最好還是換其他家套件吧

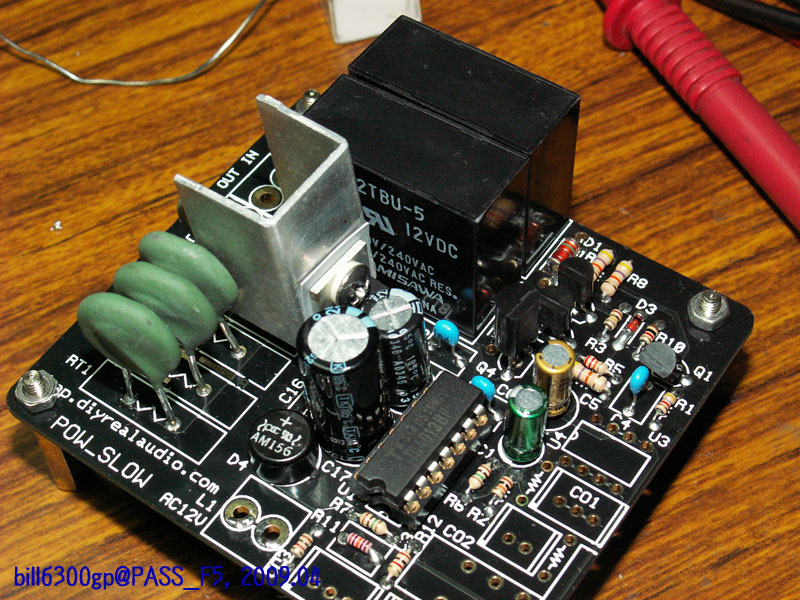

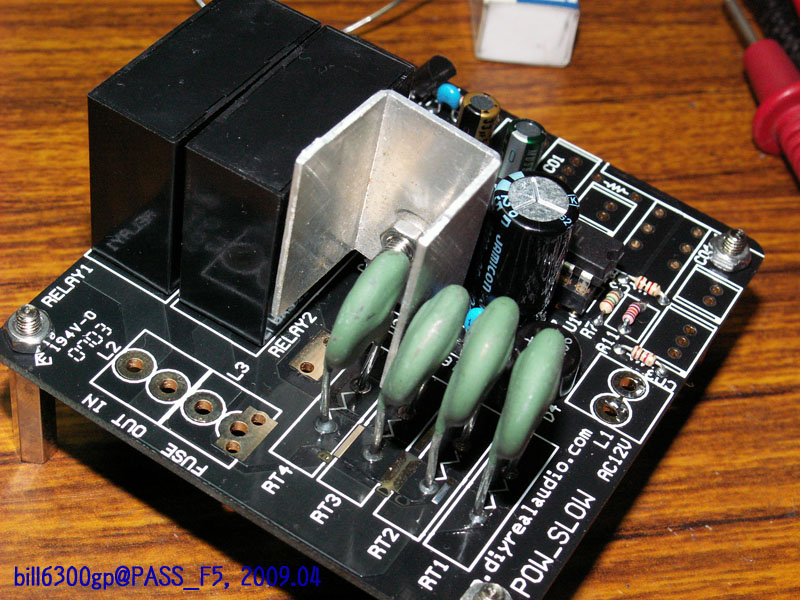

接下來是，緩啟動

這模組就沒惡搞修改哪裡的
不過7812穩壓IC在原套件無裝散熱片
小弟是覺得開機時，穩壓IC會變很熱
但剩下空間不夠塞現成的散熱片
所以簡易弄個鋁片彎一下硬緊

但...RealAudio的緩啟動套件已經賣光了
有可能最後會換成其他家的緩啟動套件
(就之前做LME49810那塊)
