接下來就處理機箱的部份
但在機箱的金屬加工前,先快速看一下電源

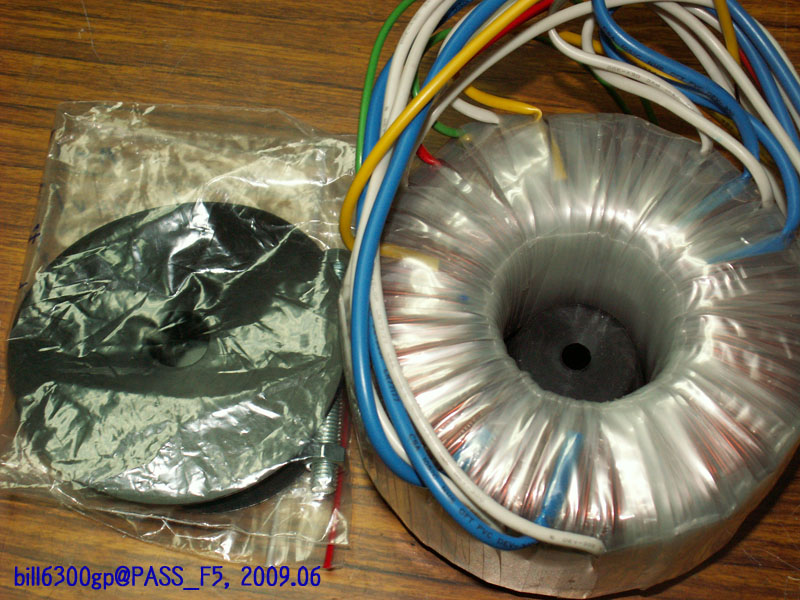

這台F5的心臟--變壓器
小弟定製變壓器習慣會要求出線的相對位置...方便走線

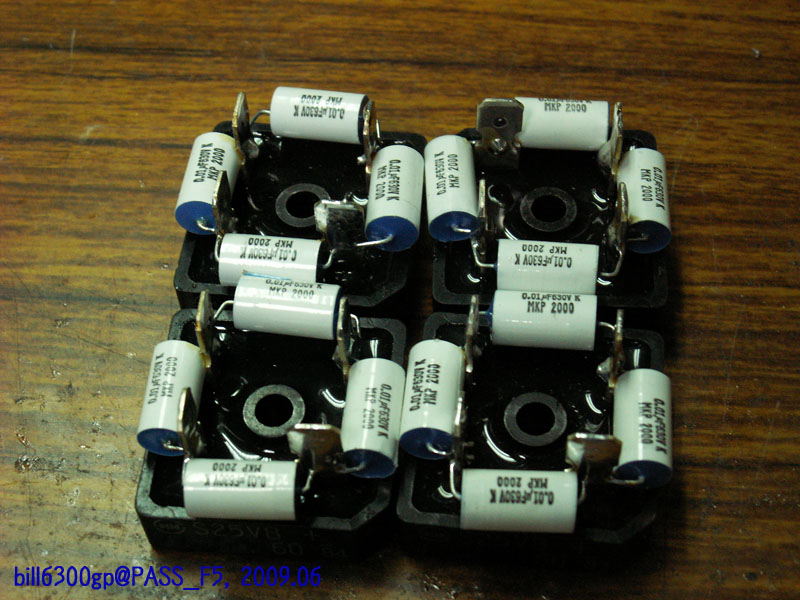

次級出來後經過的橋式整流器...每個橋式整流器都併上0.01uF電容

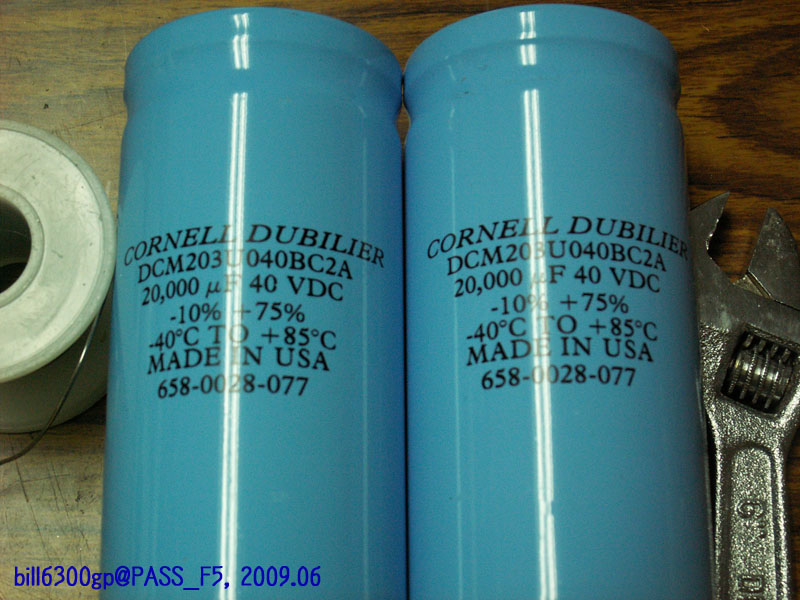

橋式整流完進濾波電容...拿起來滿輕的說,聽說是新製程?!
電容大小跟RIFA白可樂罐一樣,到時想換RIFA再換
上一篇(金屬加工篇)提到的圓形銅板要做什麼呢?!

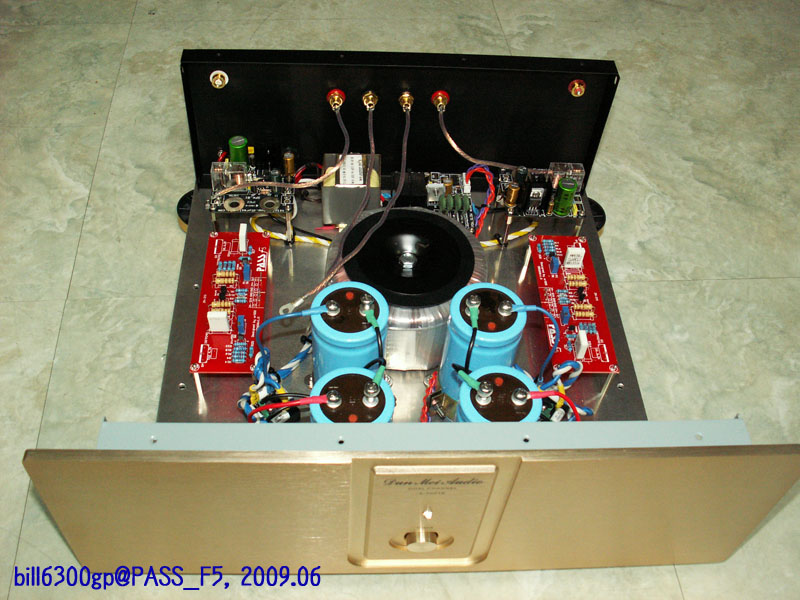

大致的配置情形
不過...用這機箱時,小弟習慣會更換加強底板--T6鋁底板(已經把洞都鑽好了)

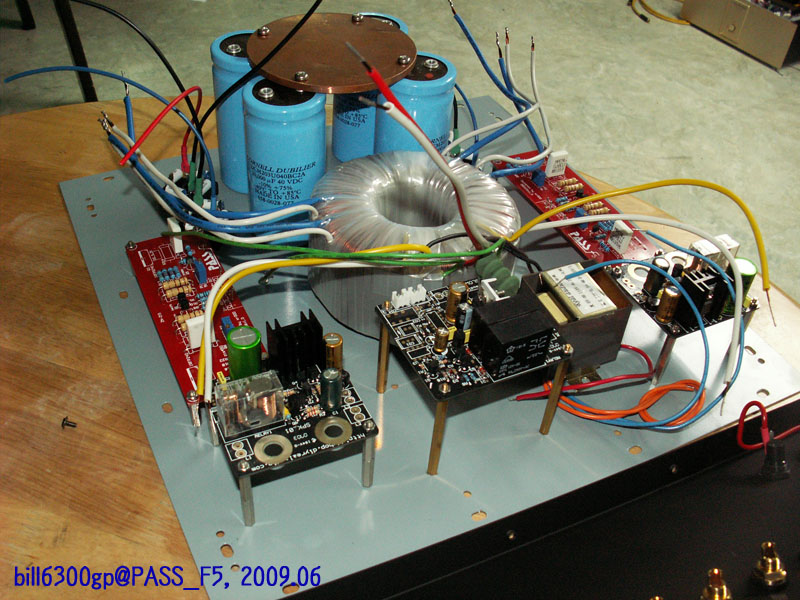

把東西都鎖到底板上

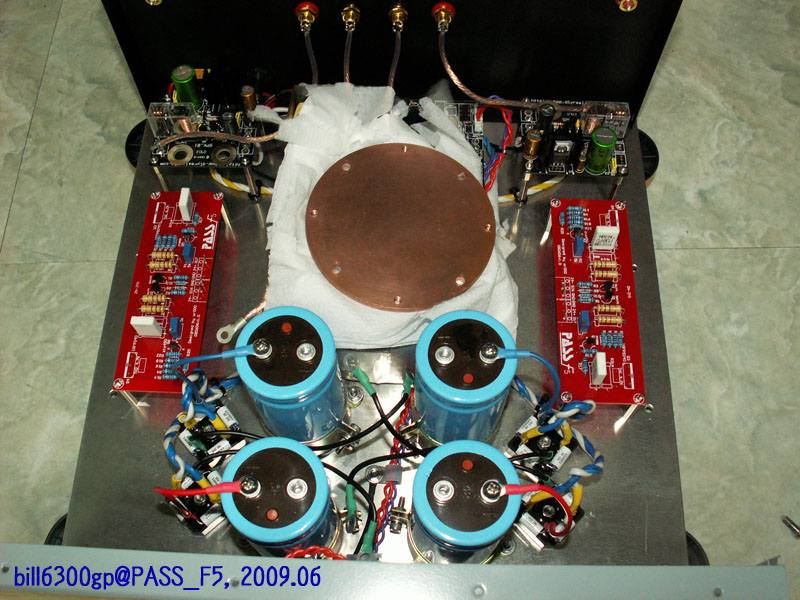

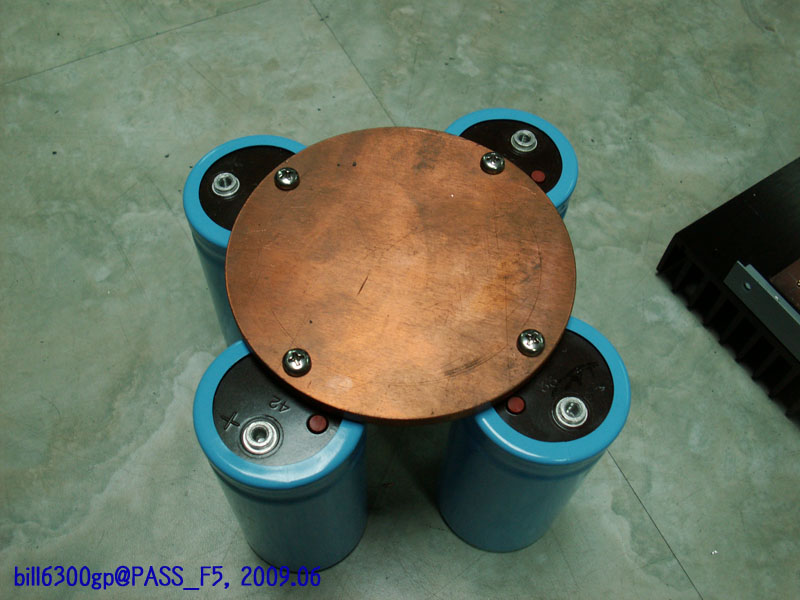

圓形銅板等待鎖上電容

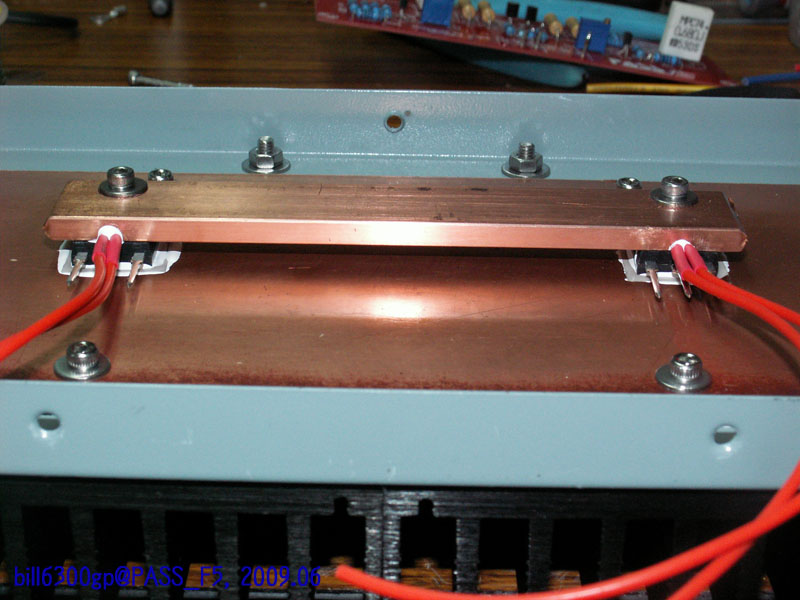

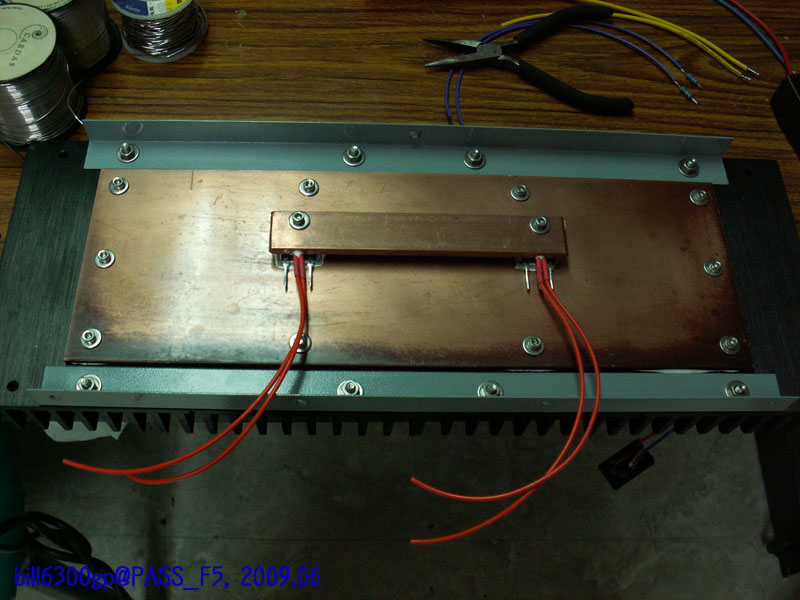

散熱片加上小弟不專業的均熱系統
然後再把一些線焊一焊即可開始測試、調偏流了
