兩件式遙控17管GG前級 - 變壓器箱前篇

當初考量空間與變壓器可能干擾問題
所以決定將小弟的GG前級分成兩箱
但分成兩箱是必要先規劃好兩箱之間的連接線

了解遙控模組的待機功能的控制機制後
接下來就是電源開關規劃
而小弟當初設定"待機即前級關機"
意即遙控模組與外部控制電源開關不受待機而關閉
所以供應這兩個模組電源必須接在前級電源開關前
雖然很簡易條件.小弟也想了好一段時間

變壓器箱該放入哪些東西決定後
就趕緊到鋁材店切了3mm T6鋁板開始動工

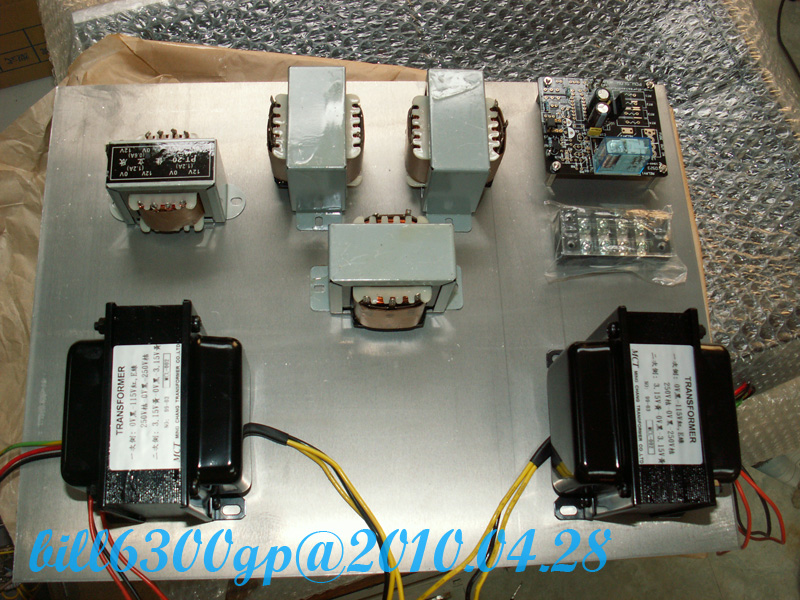

首先.初步規劃變壓器與外部控制開關模組位置

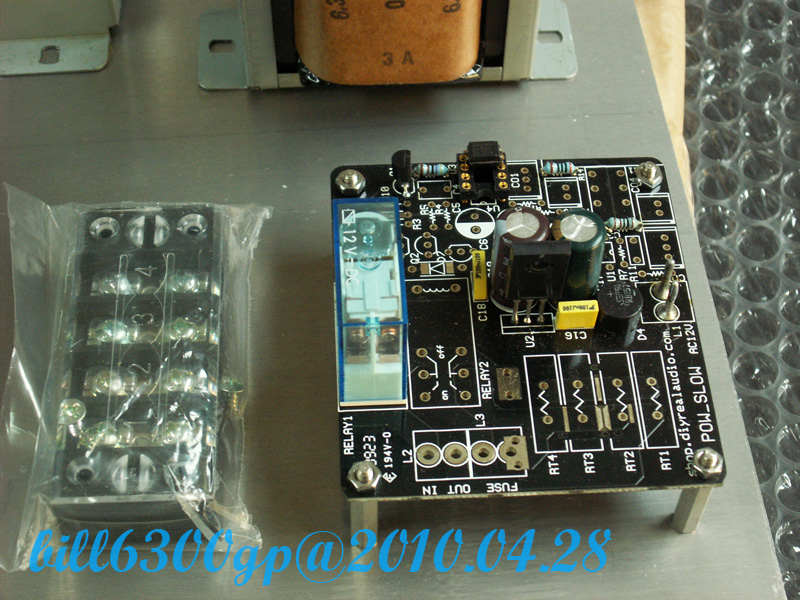

外部控制開關模組

放大板的燈絲變壓器

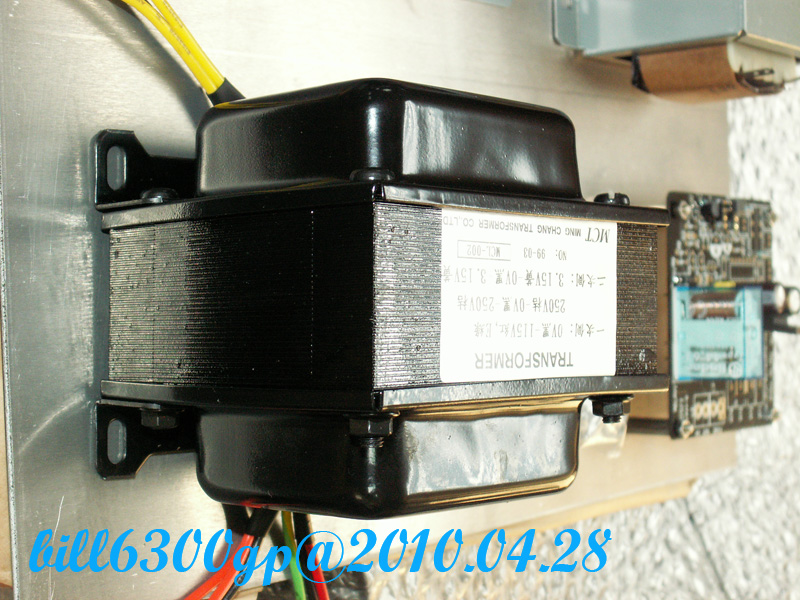

高壓板的變壓器

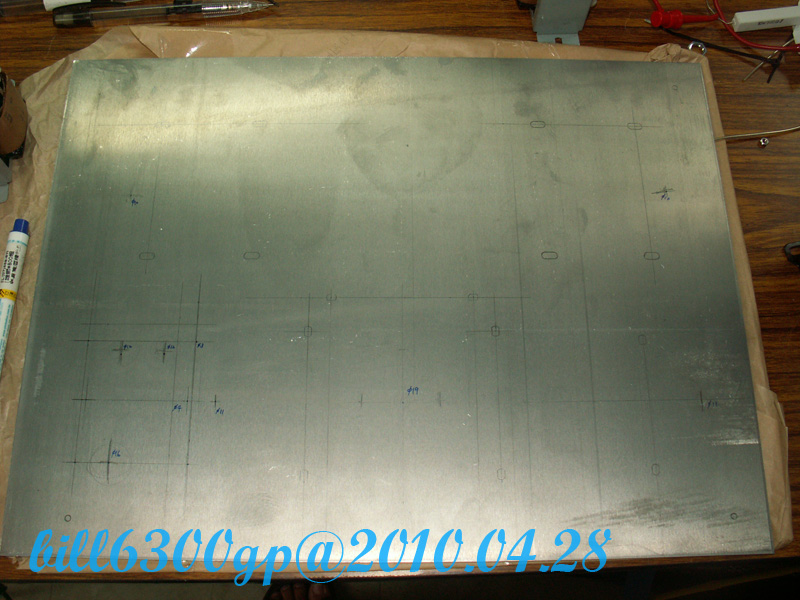

位置規劃完.標記好就開始鑽洞


中間處理過程恕省略...

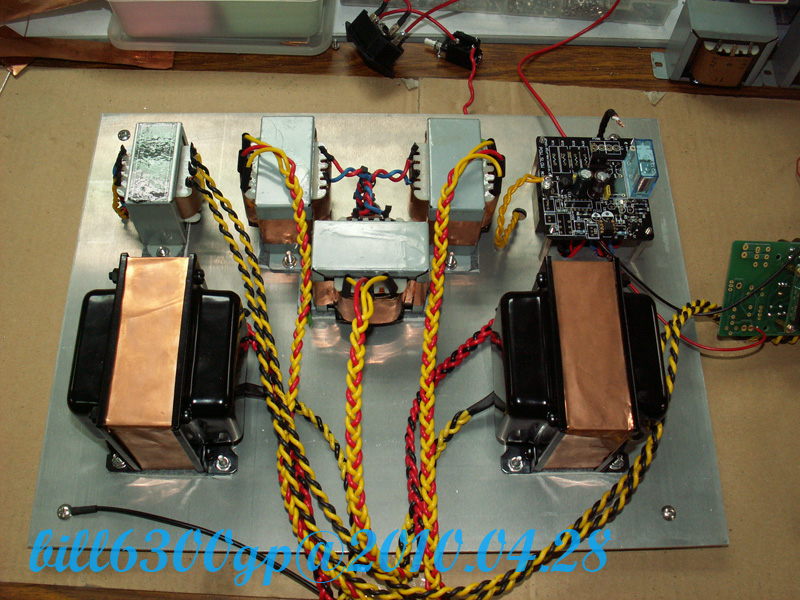

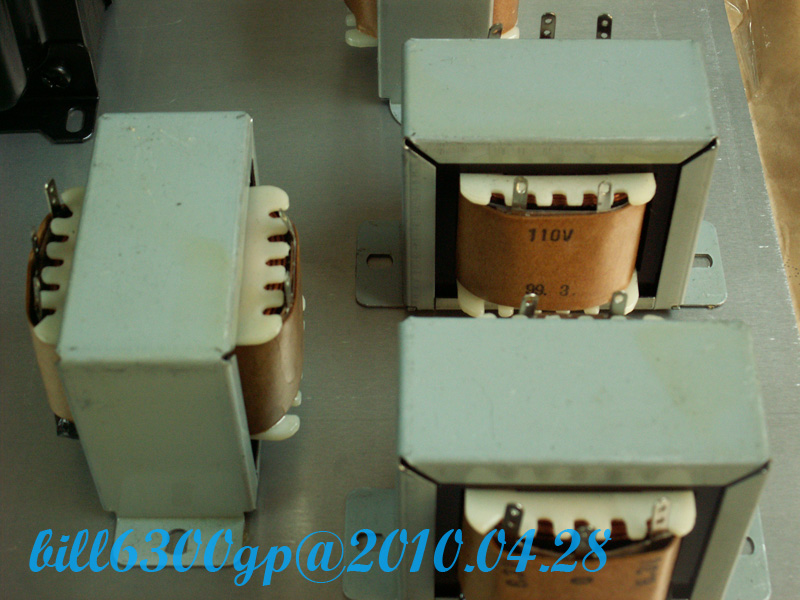

把變壓器鎖上鋁板上
(配線尚未處理.待裝箱時一起處理)

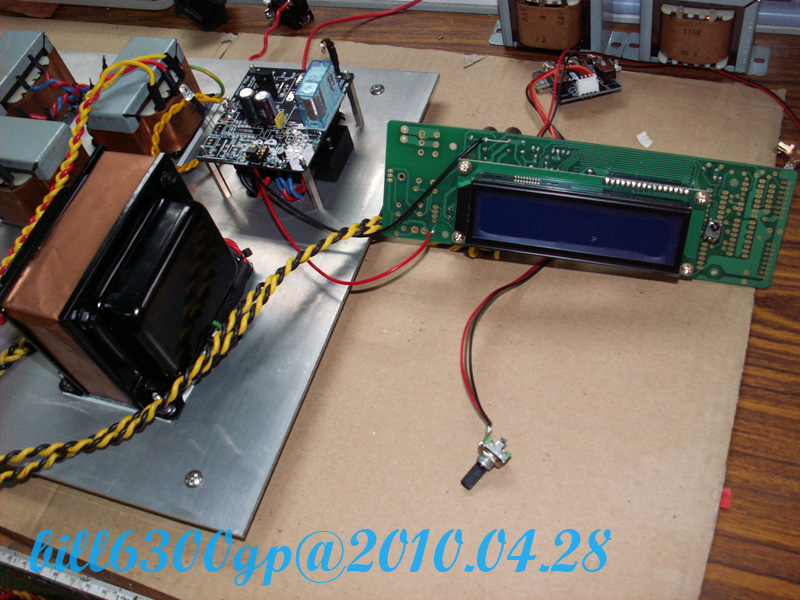

先暫時與遙控模組接幾條線
等等可以測試一下功能

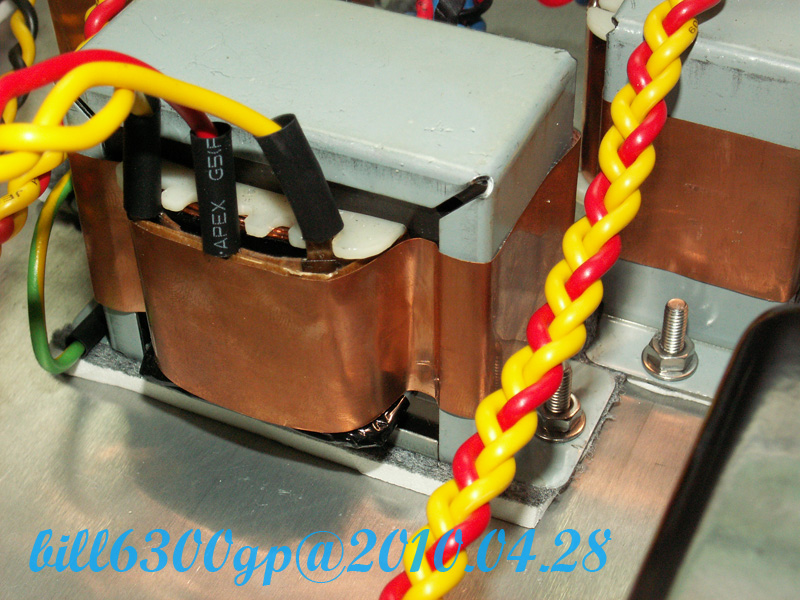

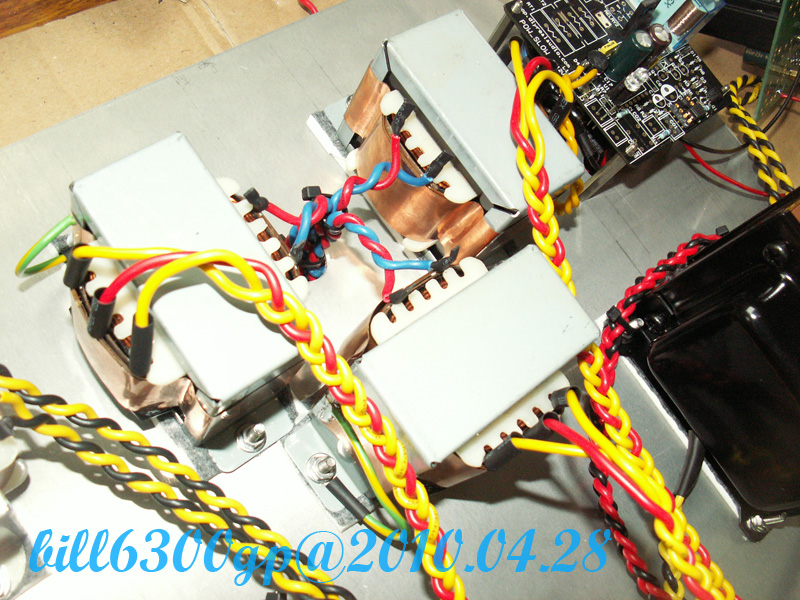

放大板的燈絲變壓器.外面貼一圈銅箔

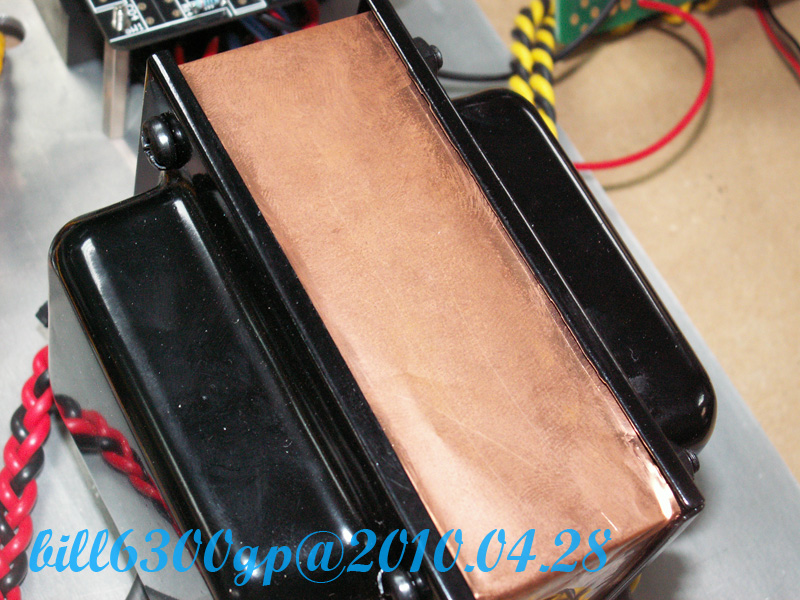

高壓板的變壓器.外面也貼一圈銅箔

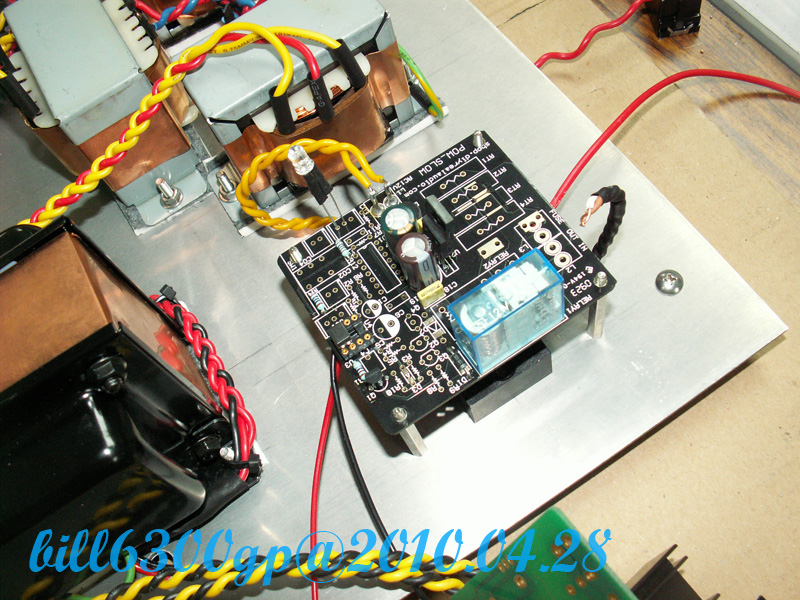

外部控制開關模組部分
有小小修改.端子台改到外部控制開關模組下方

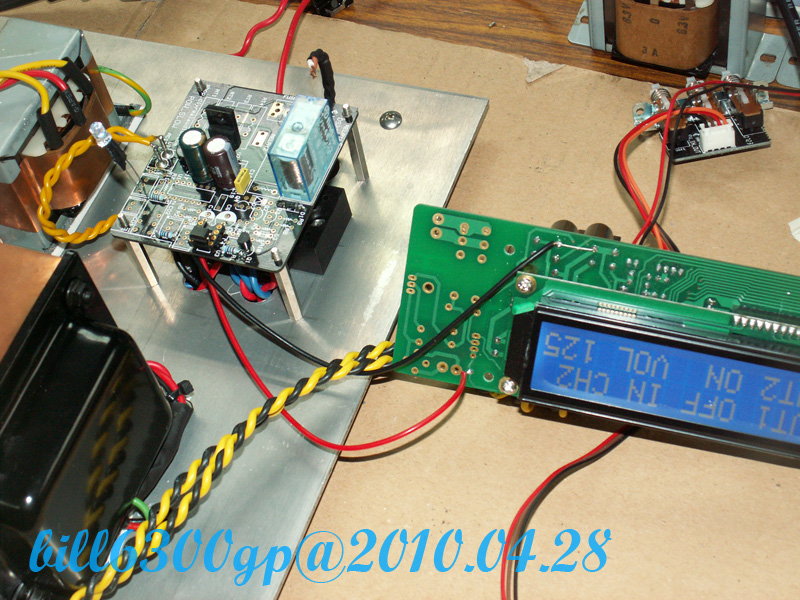

開始測試...

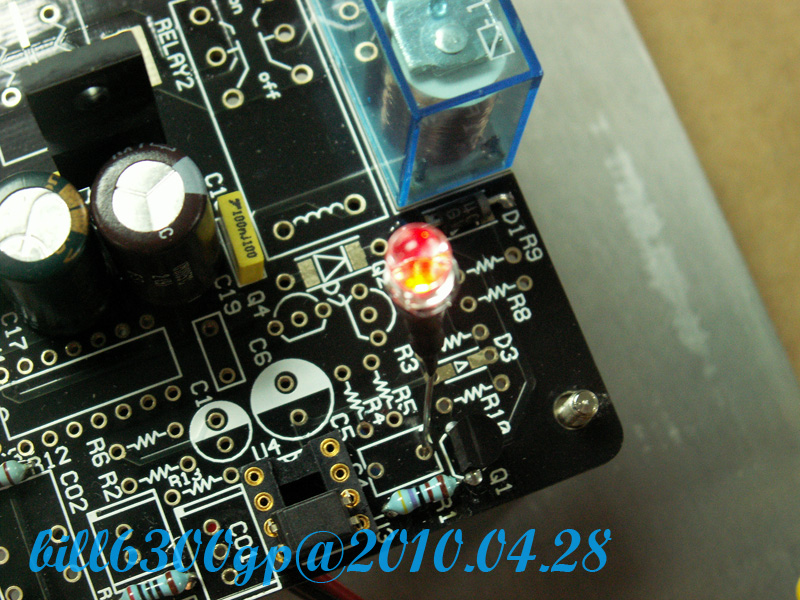

測試待機指示燈
不過後來發現小弟接法有點小BUG
就是所有電源關閉時
待機指示燈還會持續亮個幾十秒
(但這BUG不影響功能)

解決方式再慢慢想(或許會放棄待機指示燈?!)
接下來要等面板完成後才能繼續進行裝箱
