最近收了一咖EPlus60機箱
而DAC4395套件放了一段時間
因之前有幫友人用該機箱裝DAC4395
所以打算把它也裝到這機箱
不過小弟機箱是收二手
已有一些加工痕跡
因為是自用 所以就將就了
不過原來面板是CDROM的
所以等新面板也要一段時間
這台DAC4395打算裝半UCC調音:
1.LPF, Buffer設定
2.非SMD元件之零件
3.DA晶片電源

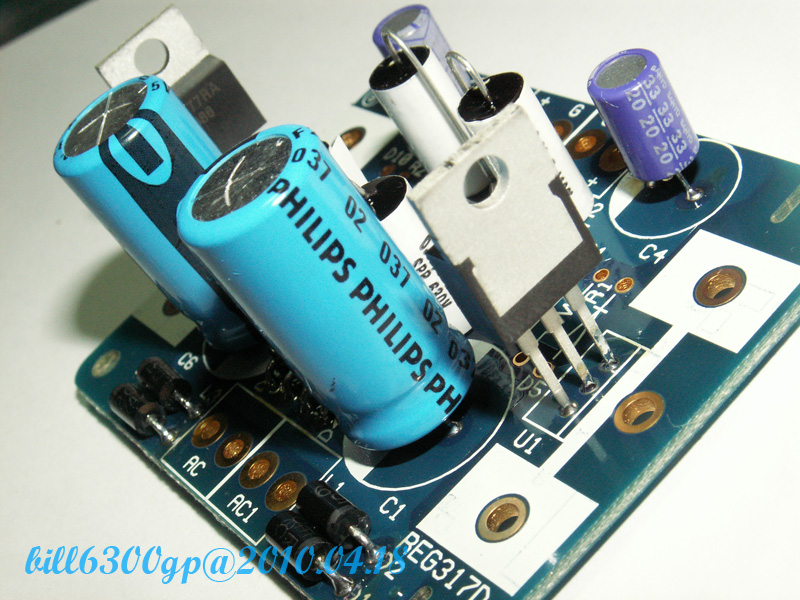

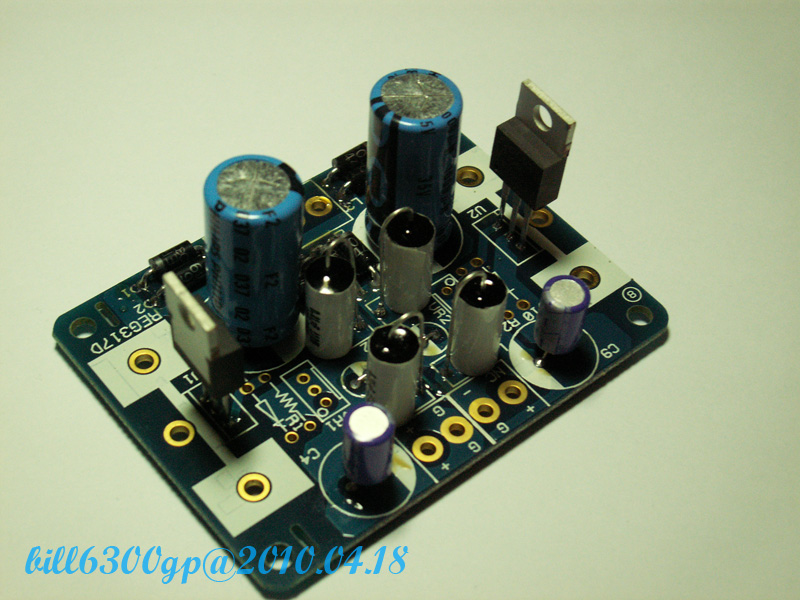

首先，兩組三端子穩壓電源板
PCB是用BEN的REG317D
穩壓前的濾波電容用Philips 037
穩壓後的濾波電容用SANYO OSCON
穩壓IC使用NS的LM1086IT
用料介紹完.接下來分派工作
其中一組供應DA晶片前的所有IC
另一組供應DA晶片的數位VD

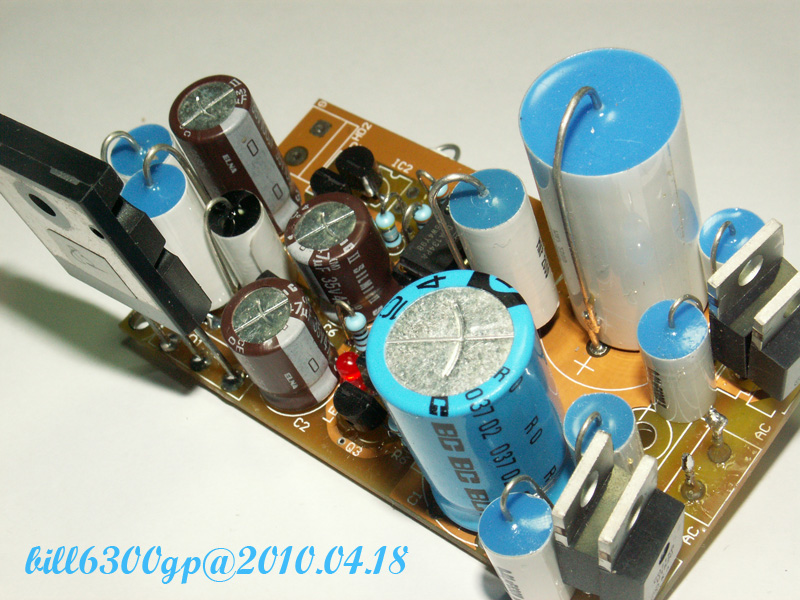

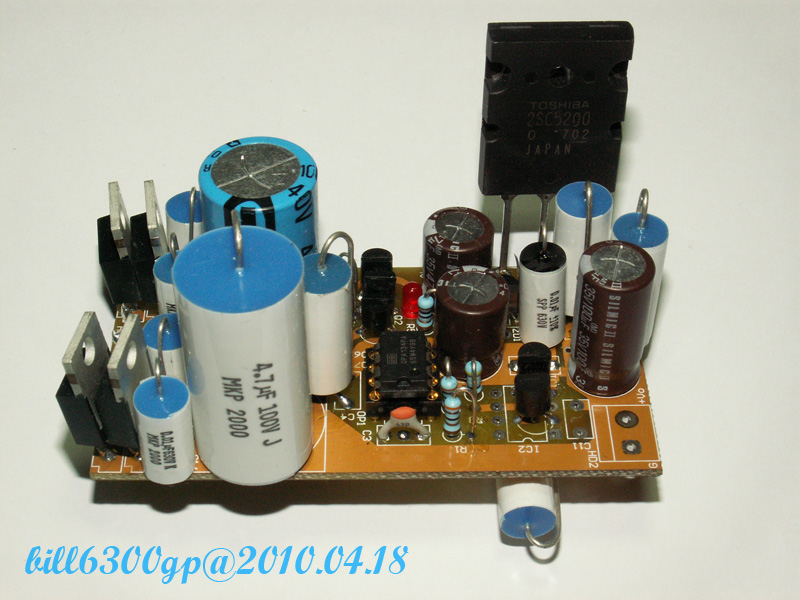

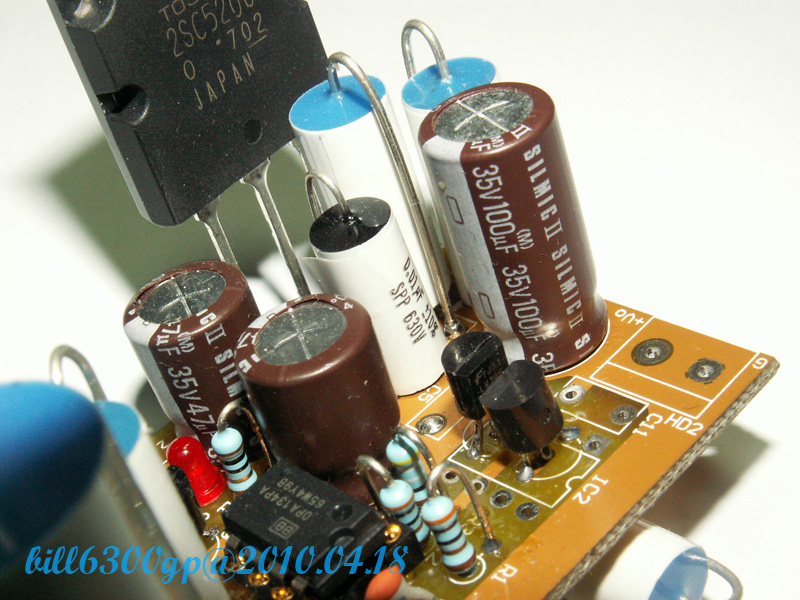

接下來是DA晶片的類比電源
還是選用習慣的單電源穩壓
整流完的濾波電容亦是用BC 037
穩壓後輸出電容使用ELNA Silmic
LPF, Buffer穩壓尚未組裝
因為尚未確定要不要左右聲道分離
所以留到下次再補

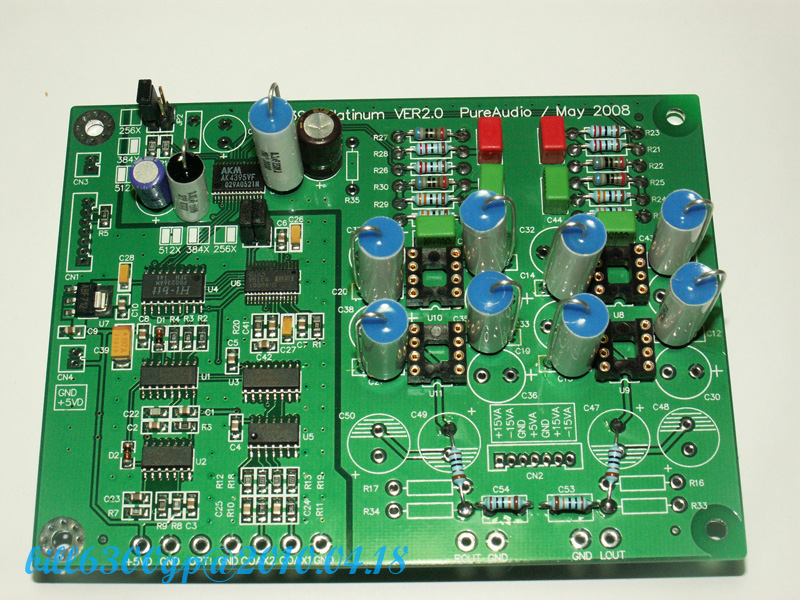

最後就是DAC模組
Vcom電容尚未焊上
等裝箱後再裝...因為電容要黏到底板上

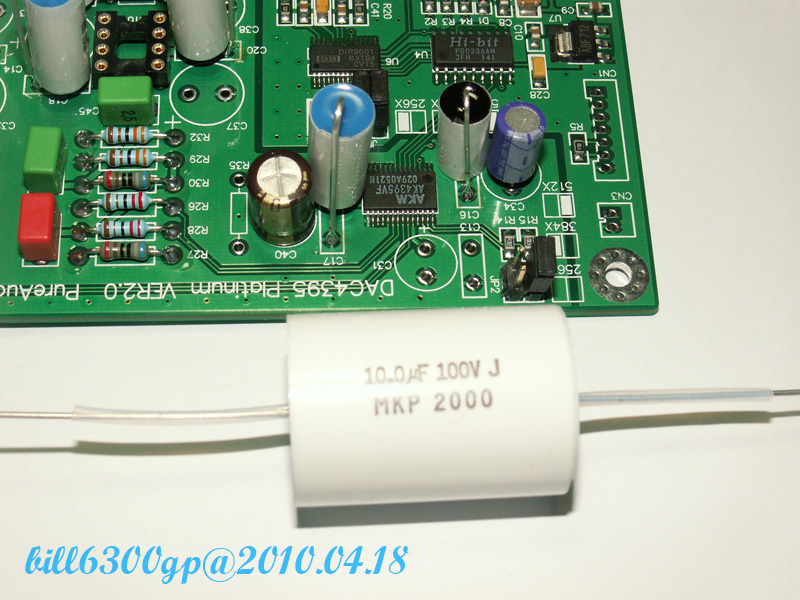

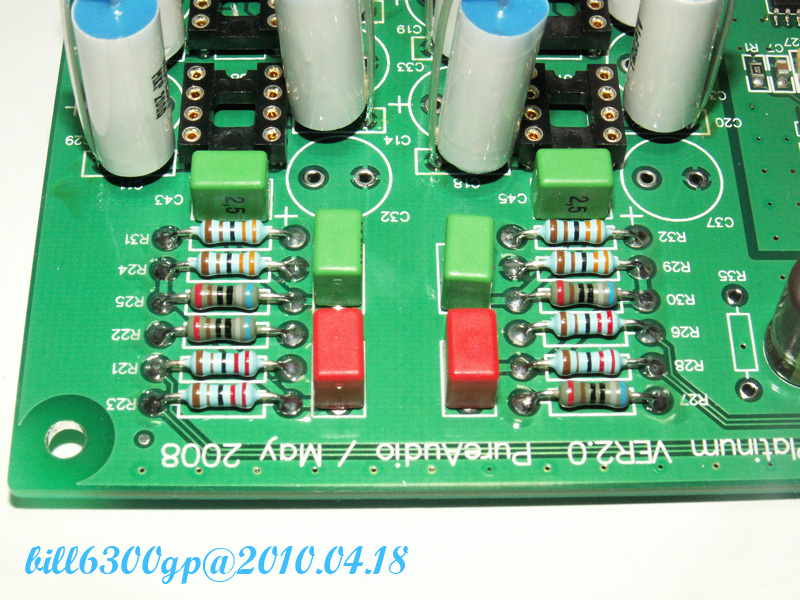

LPF數值改用UCC建議數值
電阻使用Philips MRS25
電容使用WIMA FKP2

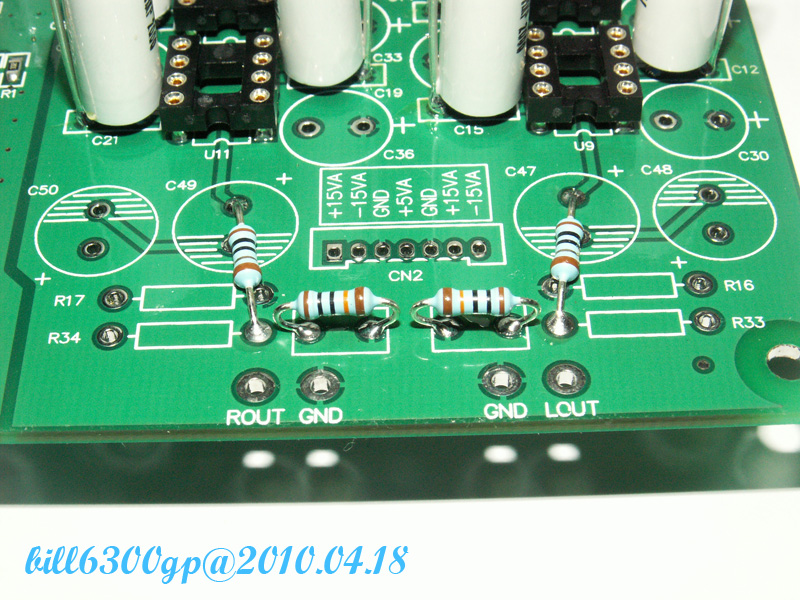

輸出取消交聯電容

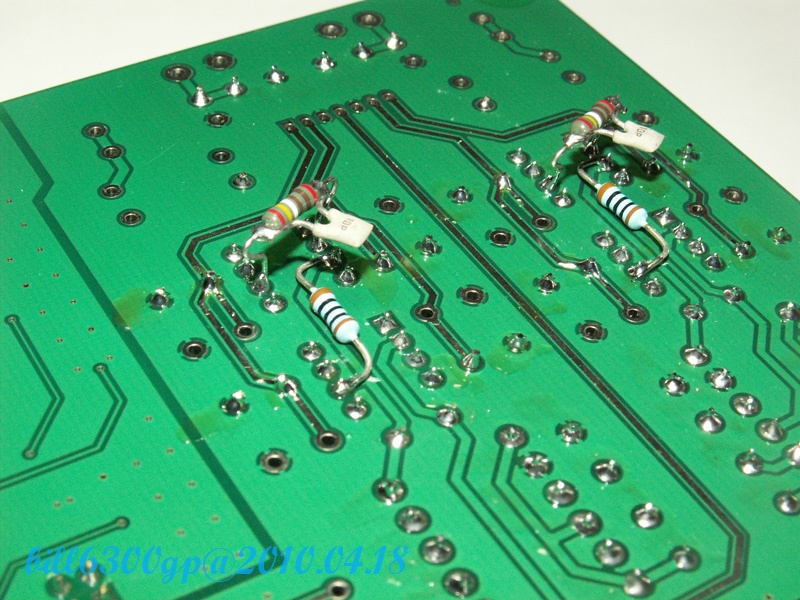

Buffer修改線路裝在背面

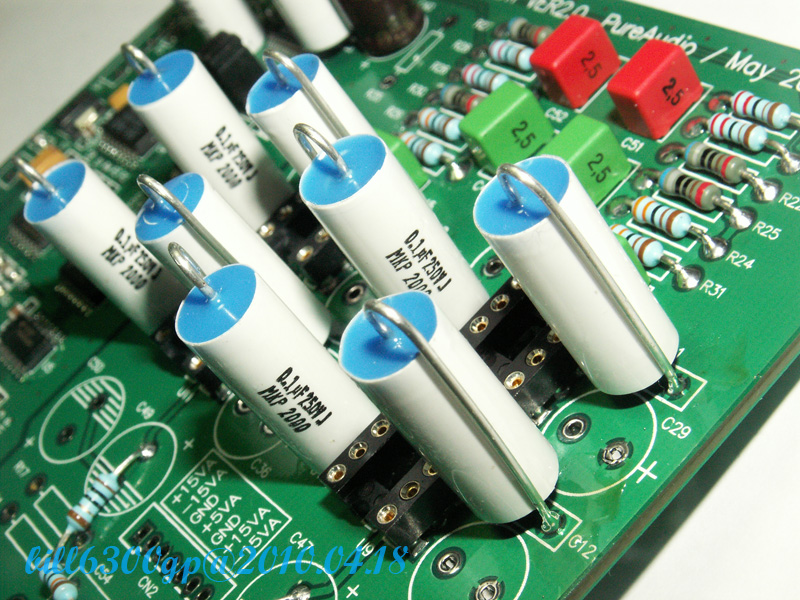

OPAMP的旁路電容
其實小弟本來想使用DAC4398那種組合
不過PCB太擠而放棄
所以維持0.1uF
而DAC4395套件放了一段時間
因之前有幫友人用該機箱裝DAC4395
所以打算把它也裝到這機箱
不過小弟機箱是收二手
已有一些加工痕跡
因為是自用 所以就將就了
不過原來面板是CDROM的
所以等新面板也要一段時間
這台DAC4395打算裝半UCC調音:
1.LPF, Buffer設定
2.非SMD元件之零件
3.DA晶片電源
首先，兩組三端子穩壓電源板
PCB是用BEN的REG317D
穩壓前的濾波電容用Philips 037
穩壓後的濾波電容用SANYO OSCON
穩壓IC使用NS的LM1086IT
用料介紹完.接下來分派工作
其中一組供應DA晶片前的所有IC
另一組供應DA晶片的數位VD
接下來是DA晶片的類比電源
還是選用習慣的單電源穩壓
整流完的濾波電容亦是用BC 037
穩壓後輸出電容使用ELNA Silmic
LPF, Buffer穩壓尚未組裝
因為尚未確定要不要左右聲道分離
所以留到下次再補
最後就是DAC模組
Vcom電容尚未焊上
等裝箱後再裝...因為電容要黏到底板上
LPF數值改用UCC建議數值
電阻使用Philips MRS25
電容使用WIMA FKP2
輸出取消交聯電容
Buffer修改線路裝在背面
OPAMP的旁路電容
其實小弟本來想使用DAC4398那種組合
不過PCB太擠而放棄
所以維持0.1uF
