發表日期:2024年04月23日(Tue.) 分類: |

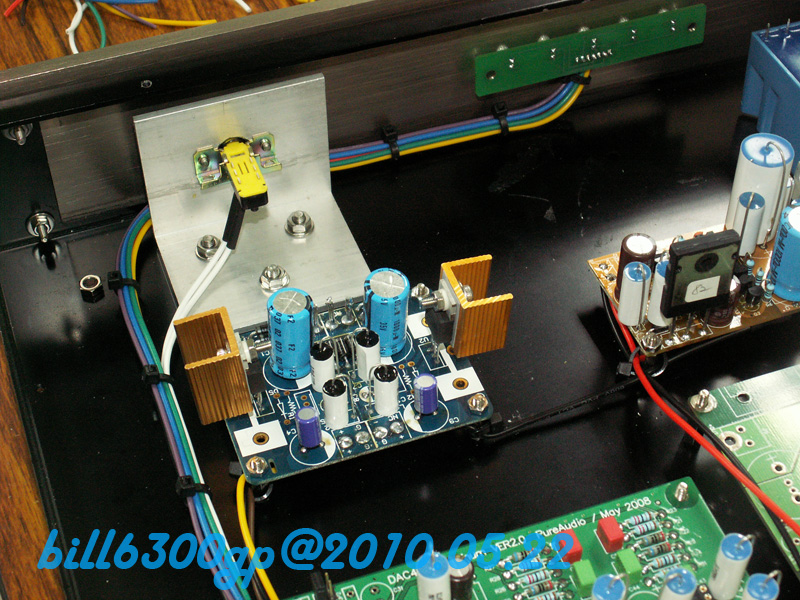

照配線習慣
指示燈部份還是採小弟俗稱的"彩虹線"
好一段時間沒用像這種方式的整線
有些生疏了.但應該還算及格

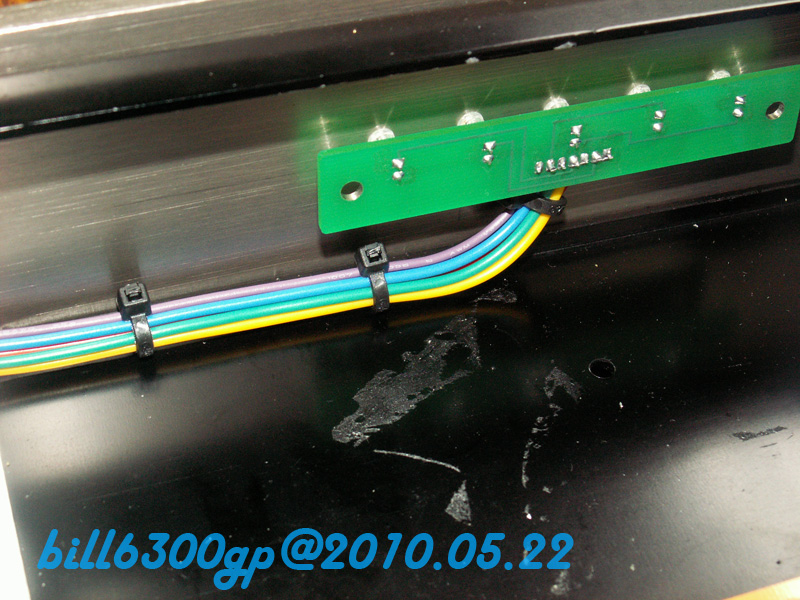

再進一點看

其實彩虹線只是線顏色盡量挑彩虹那幾種顏色
然後整線時幾乎讓每條線的相對位置都一樣
所以...只是爽度跟浪費時間問題

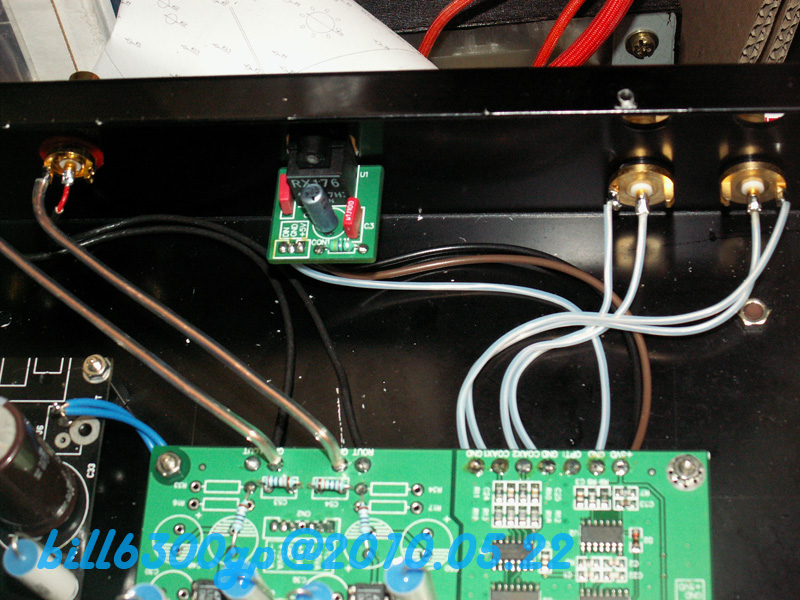

輸入與輸出的配線
相較於彩虹線
這部份配線滿馬虎的

輸位訊號使用UCC特製的鍍銀線
類比訊號則是使用隔離線.地線用單心OCC銅線

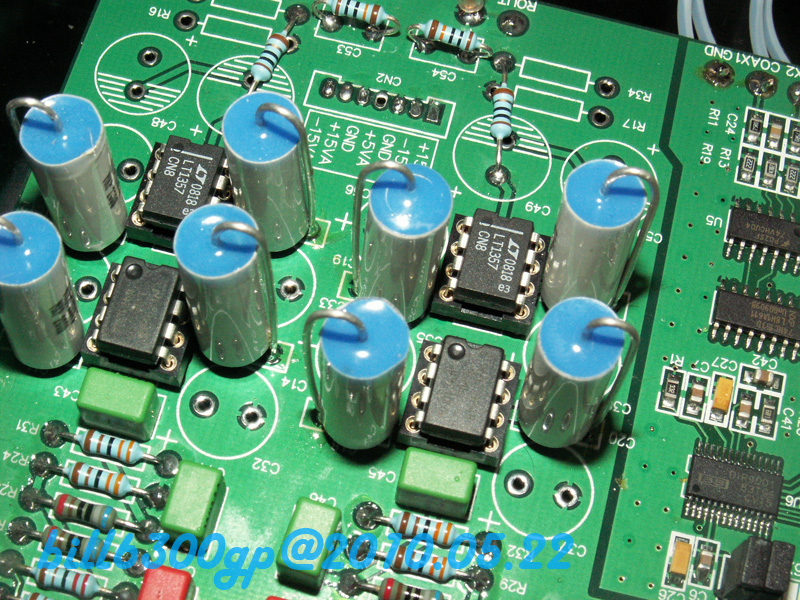

LPF的OPAMP使用塑料的LME49710NA
Buffer的OPAMP使用LT1357CN8

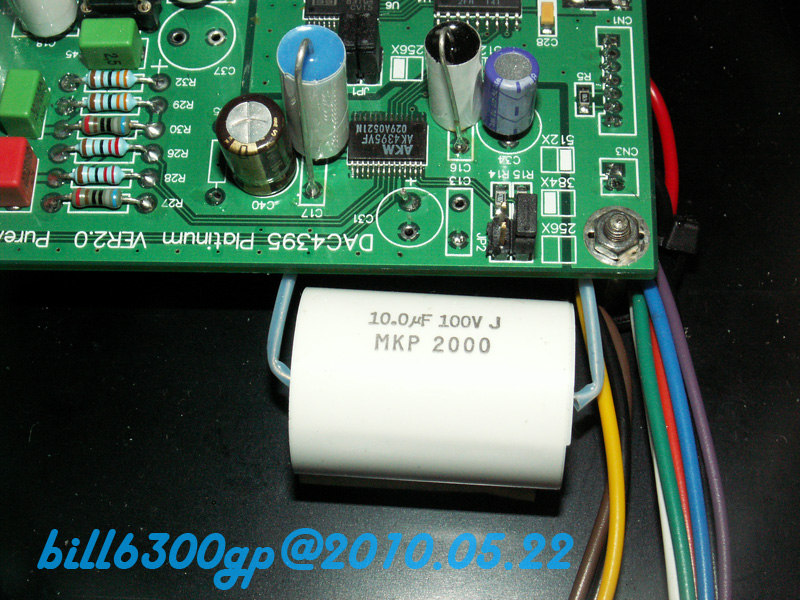

UCC改基建議中還有改AKM4395的Vcom
10uF改成MKP2000

其他細部過程恕省略

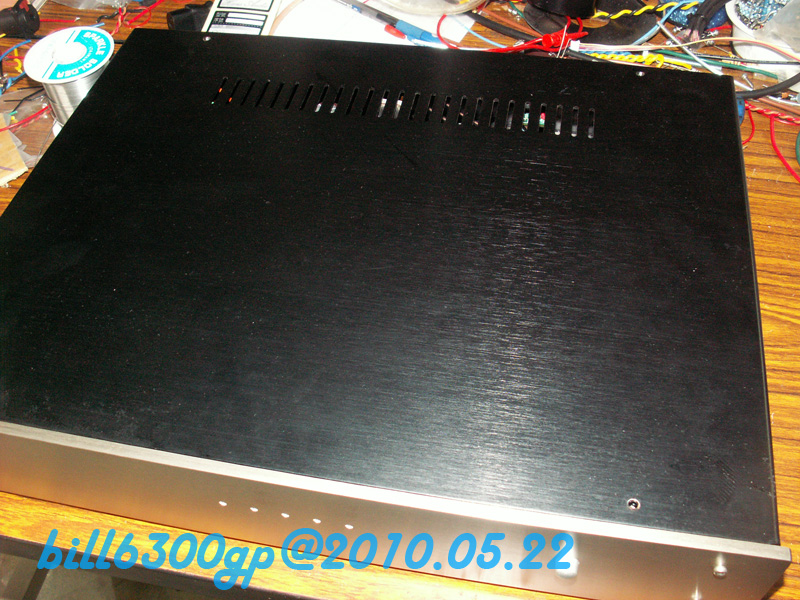

裝上上蓋後整體照

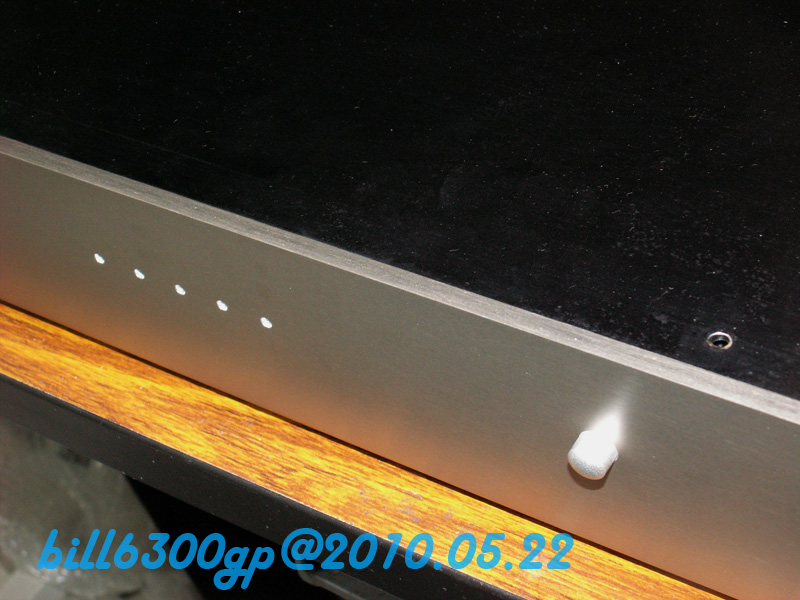

面板配上蓋
顏色搭配上還不錯

上蓋髮絲處理

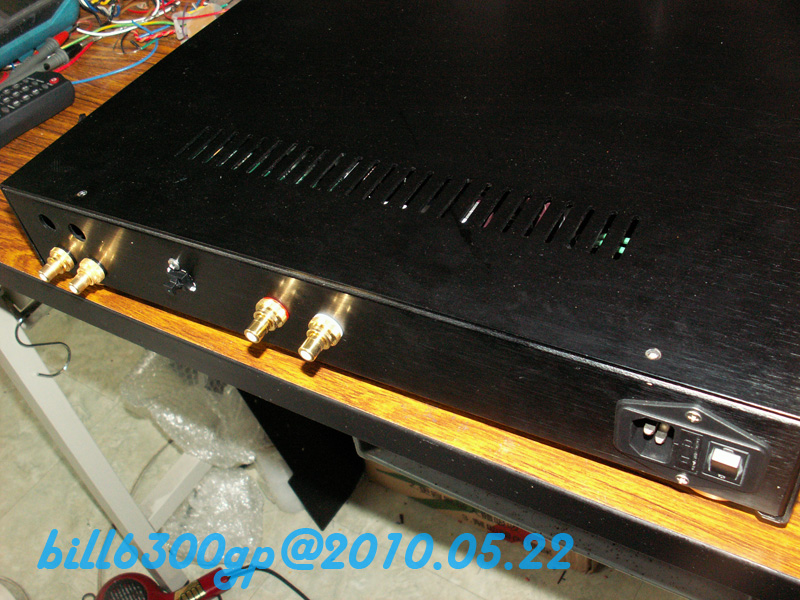

蓋上上蓋後的背面

測試完後
先RUN個幾天
再聽看看跟DAC4398的差別
