尋找新耳擴計畫前奏之第一試 - 測試板篇

小弟的M2(原AMB M3改成雙聲道)聽了超過一年半了
而最近聽了一下PPA V2耳擴簡易版
(PPA耳擴尚在調音，應該等調音完後才會再更新)
才發現原來M2少了些細節
不過低頻下淺度與速度感M2還是有其優勢
簡單說兩台走向不同

若照後級經驗BJT的細節呈現確實比MOS優
而且MOS非常難搞
想要搞好聽 不仔細配對應該很難
再加上MOS的輸入電容不小
線路若沒處理好，可能高音會不見?!

突然想到狗毛後級真的很厲害
一樣使用MOS當功率晶體
但其高頻擁有獨特的高貴感
真令人羨慕

尋找新耳擴計畫的前奏

當然製做新耳擴目標
就是要比現役耳擴好
不過為求完整性
所以希望最終版本確定後
要洗板子來完成本台耳擴

若期間找到符合期望的套件
當然就直接用那套件
畢竟洗板子成本不低
(而小弟稱此尋找的過程為前奏)

首先.超級動力版耳擴大概架構
(是目標啦.若能完全達到最好)
1.變壓器
驅動級左右各一顆變壓器
功率級共用一顆變壓器或分開
2.電源處理
驅動級電源使用OP穩壓
功率級電源使用CLC濾波
3.其他
變壓器分離、Dual Mono

尋找耳擴線路過程中
有聽到耍寶三的聲音不錯
它一樣是OPAMP推MOS
所以第一試還是"OP推功率晶體"

當然要先進行測試
才知道能不能勝任小弟的新耳擴位置

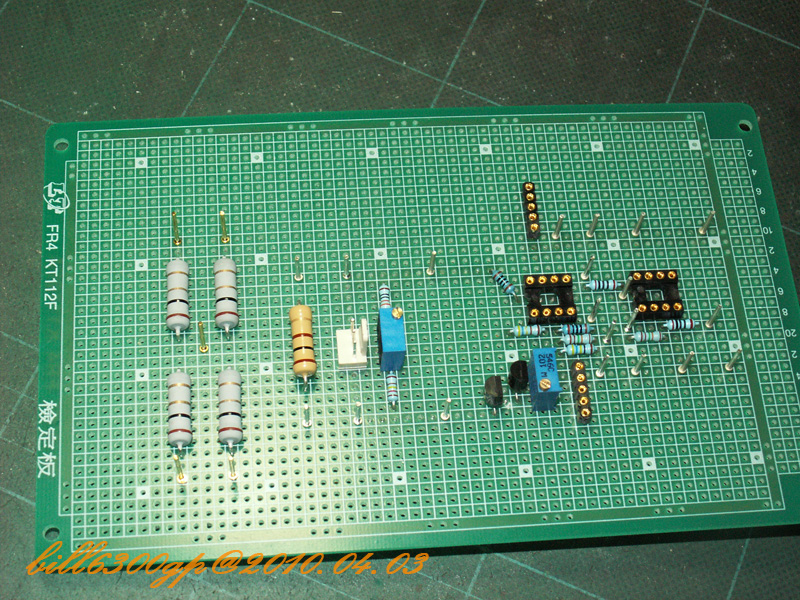

測試樣板半成品

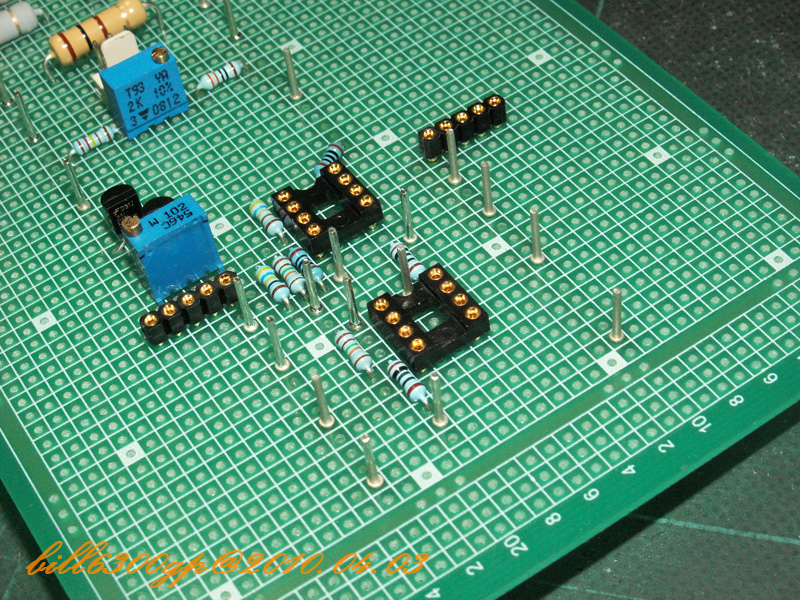

OPAMP的部分
其中可以看到許多焊柱
為了方便更換零件測試

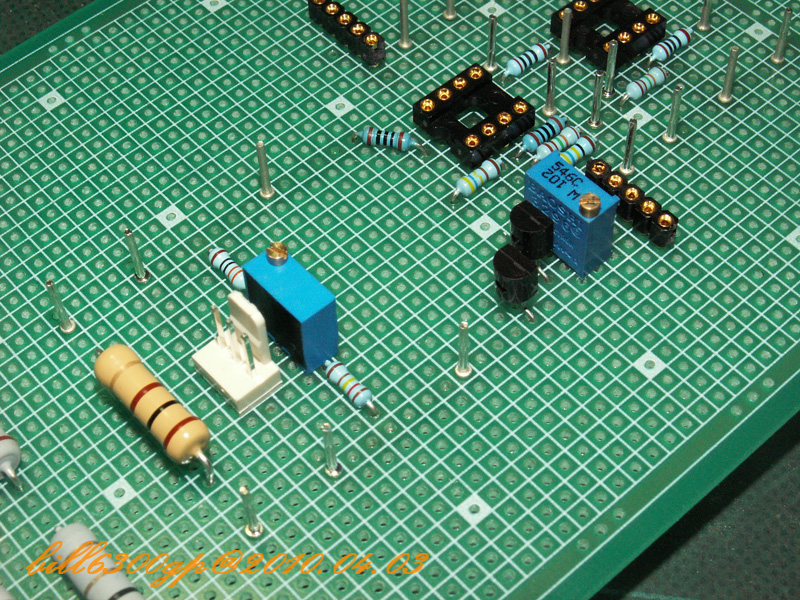

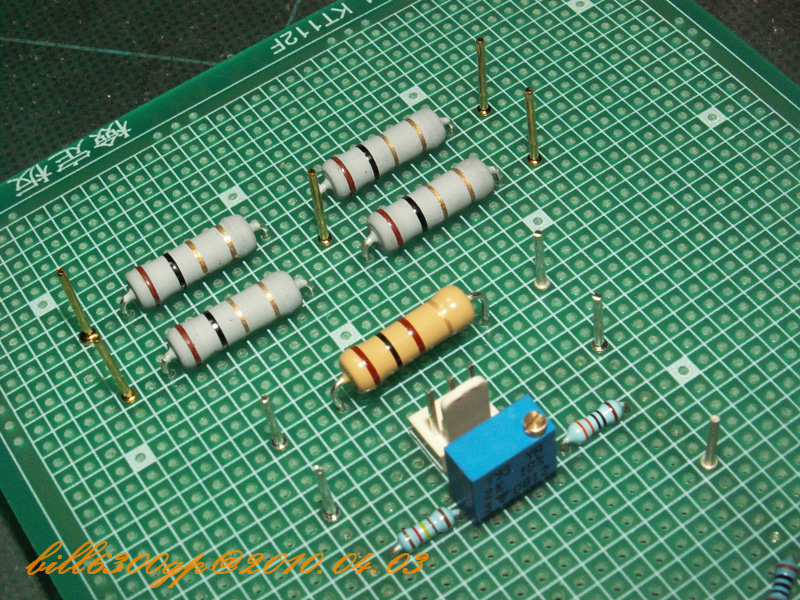

偏壓網路跟功率級部份


熱穩晶體可以外拉
