穩壓做完之後
接下來開始焊主板的部份
由於小弟穩壓是用雙電源
所以小弟省略地聲道.地直接拉到穩壓的地
習慣上小弟是先焊最底層的零件
通常最矮的是電阻

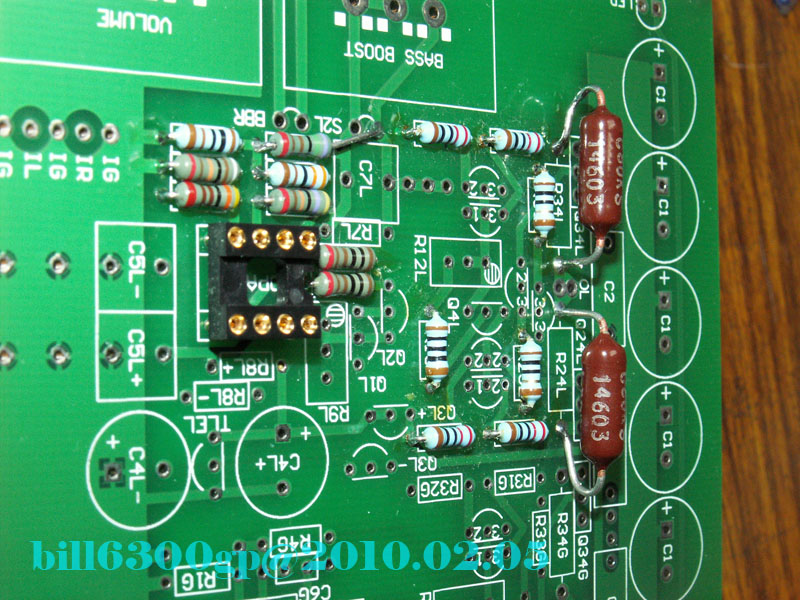

因考慮到可能會換OPAMP.所以有焊上OP座

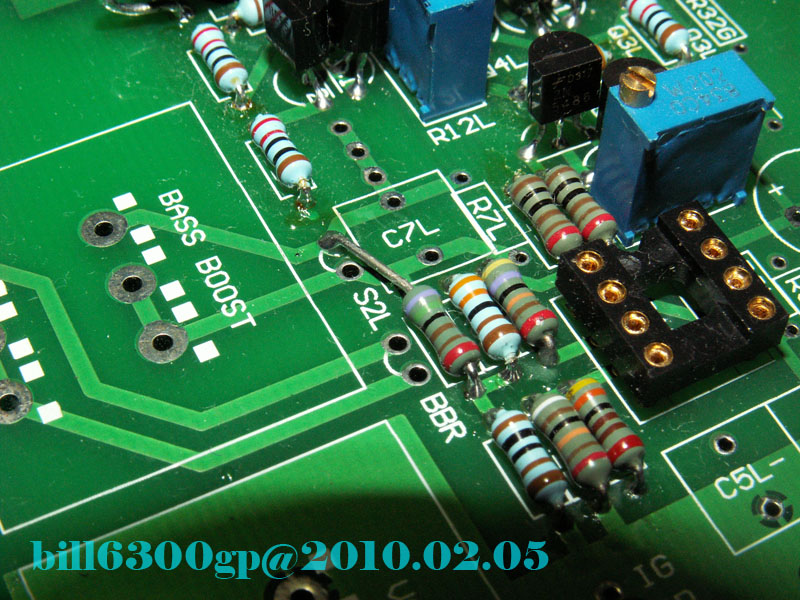

低音増益部份小弟幾乎用不到
所以直接PASS過去

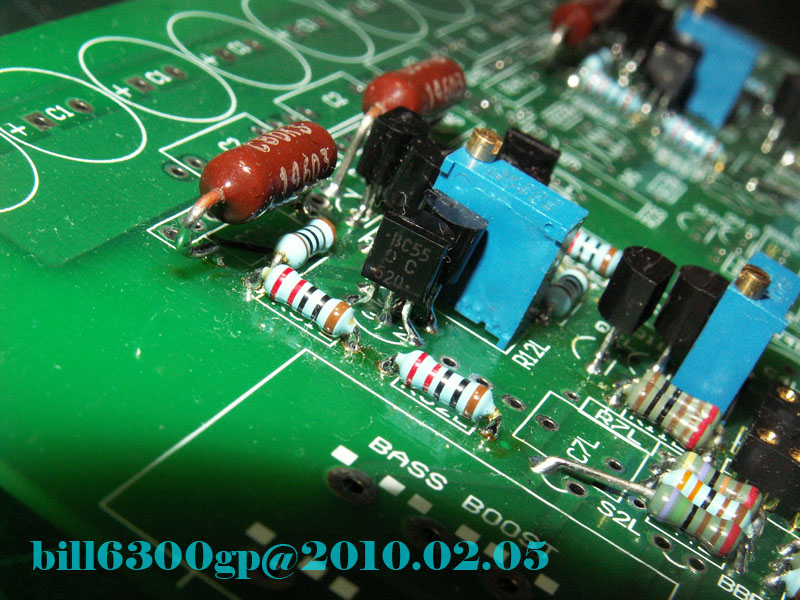

鑽石Buffer的電晶體改用BC550C與BC560C

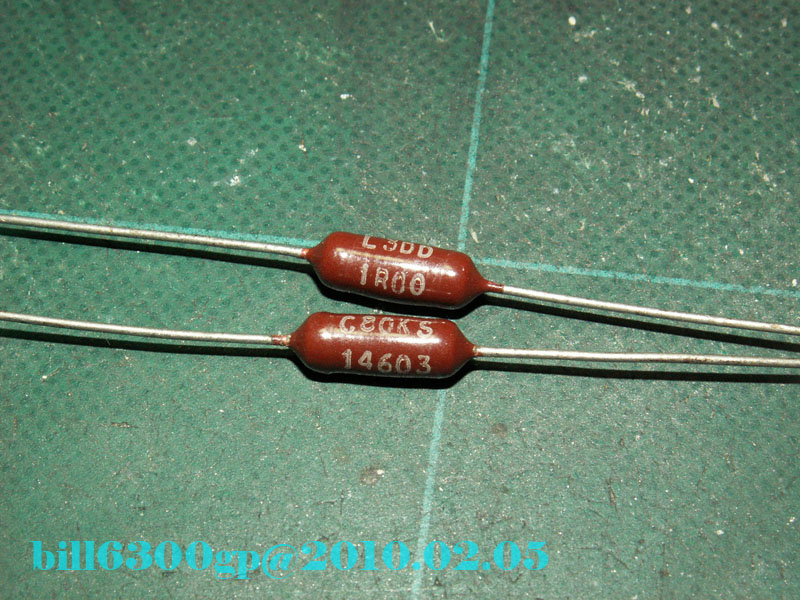

功率級的射級電阻是在海利電子買的
不清楚牌子.只知是美國製的
當初感覺有點像之前與PCX買的MILLS電阻(當然瓦數不一樣)
所以就買一點來試試看

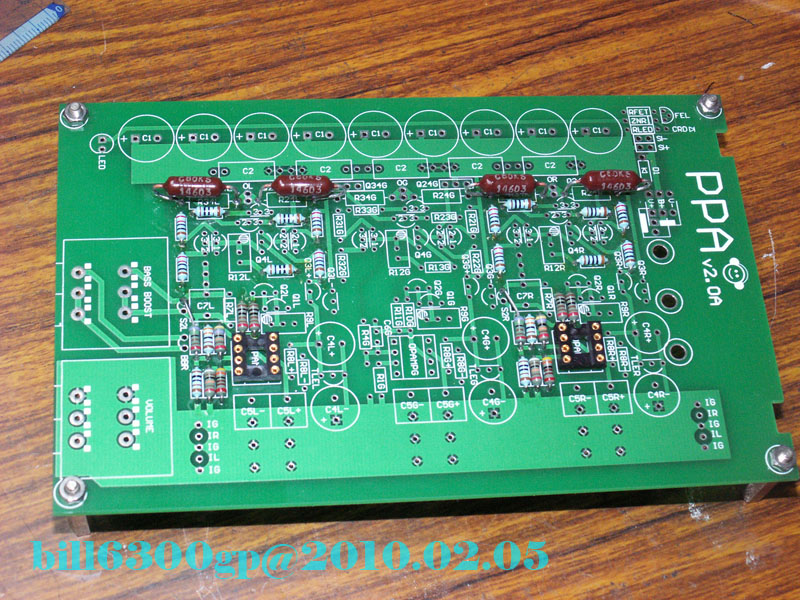

目前主板剩下輸出級的晶體還待決定
基本上差不多可以開始做金屬加工了
接下來開始焊主板的部份
由於小弟穩壓是用雙電源
所以小弟省略地聲道.地直接拉到穩壓的地
習慣上小弟是先焊最底層的零件
通常最矮的是電阻
因考慮到可能會換OPAMP.所以有焊上OP座
低音増益部份小弟幾乎用不到
所以直接PASS過去
鑽石Buffer的電晶體改用BC550C與BC560C
功率級的射級電阻是在海利電子買的
不清楚牌子.只知是美國製的
當初感覺有點像之前與PCX買的MILLS電阻(當然瓦數不一樣)
所以就買一點來試試看
目前主板剩下輸出級的晶體還待決定
基本上差不多可以開始做金屬加工了
