兩件式遙控17管GG前級 - 遙控模組篇

一年多前聽到GG前級的聲音
到現在一直難以忘懷
所以一直就有想做一台GG前級來使用
而GG前級套件有很多版本
最後還是挑電阻小舖的版本
除了真空管陣仗大外
一年多前聽的GG前級也是這版本
而半年前跟了一套BEN的遙控Relay VR套件
所以就打算把這兩套結合

不過，無奈機箱太小
只好製作成兩件式
一箱前級本身，一箱則是變壓器

而BEN的遙控Relay VR套件擁有待機功能
所以除了此兩個套件
小弟決定再外加BEN的外部控制的緩啟動

首先

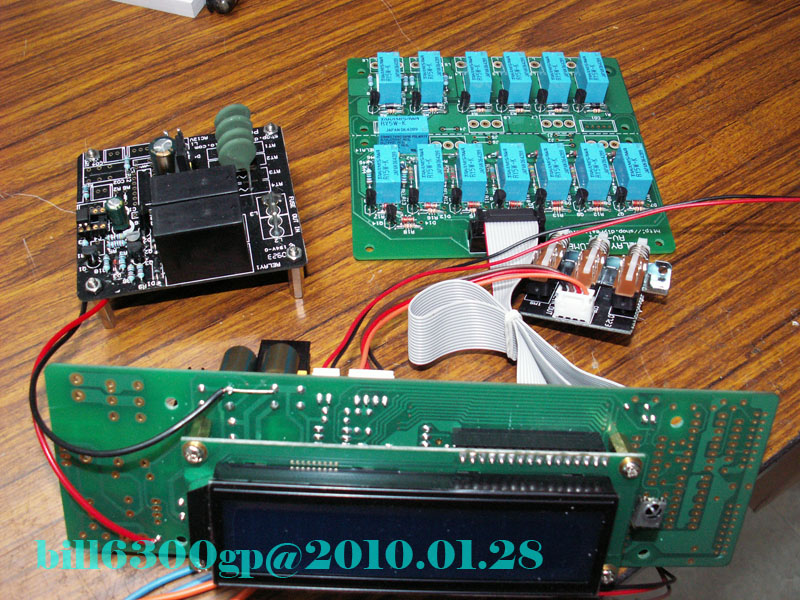

來看整個遙控模組跟緩啟動模組

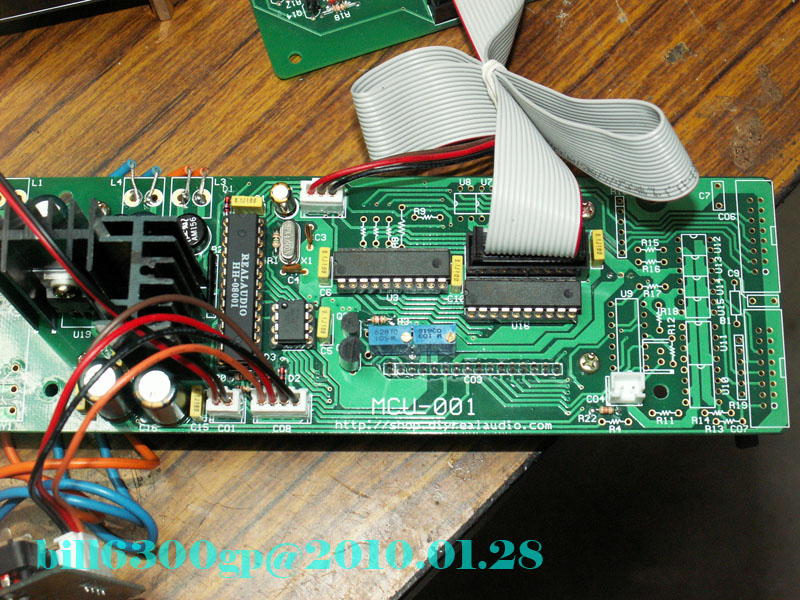

整個遙控模組的核心 - MCU板

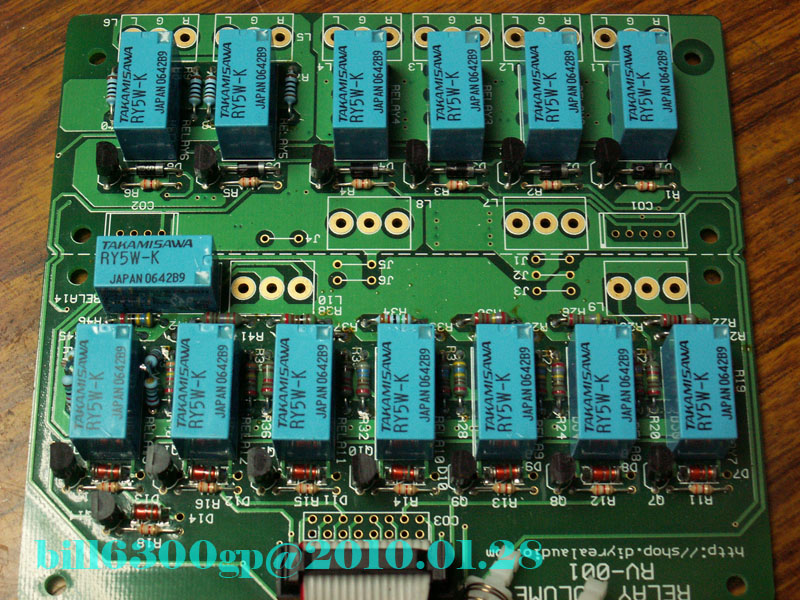

輸入輸出+級進式Relay VR板
雖然此類級進式VR音質易受影響(因為路徑經過很長的電阻)
但體積是其優勢(單純論Relay開關方式的級進式VR)
此模組會通過聲音的路徑上電阻改用Philips MRS25

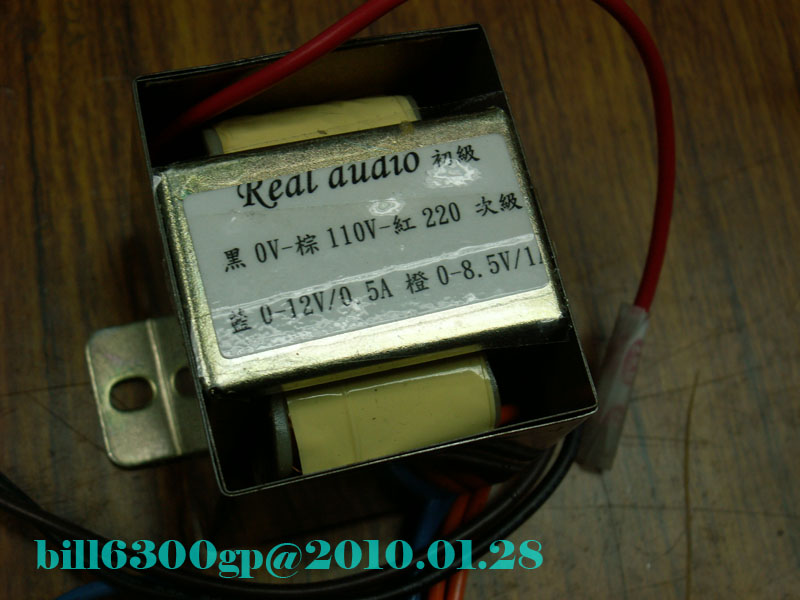

供應此套遙控模組的變壓器

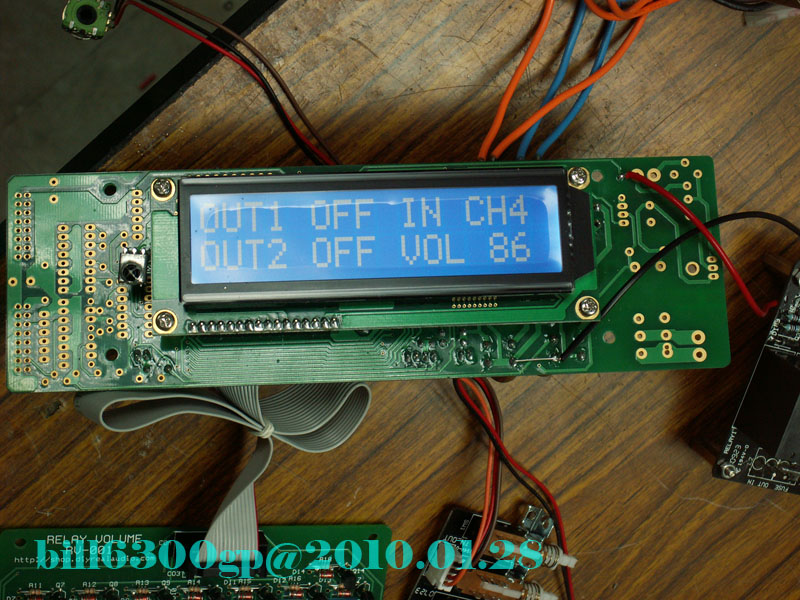

測試時的其中一張帳片

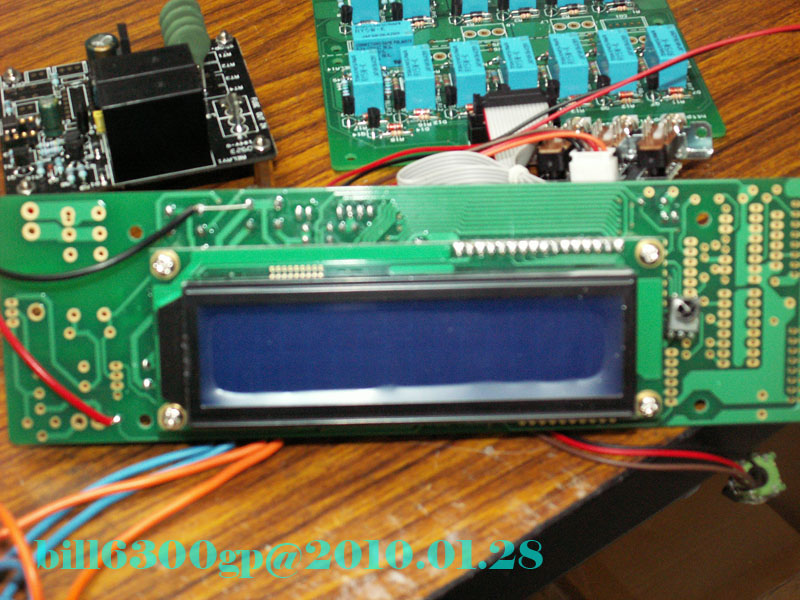

LCD顯示幕使用大字體的藍背光高反差LCD模組


開頭有提到此遙控套件有待機功能
其中遙控模組要裝在前級這箱
但電源開關要裝在變壓器那箱

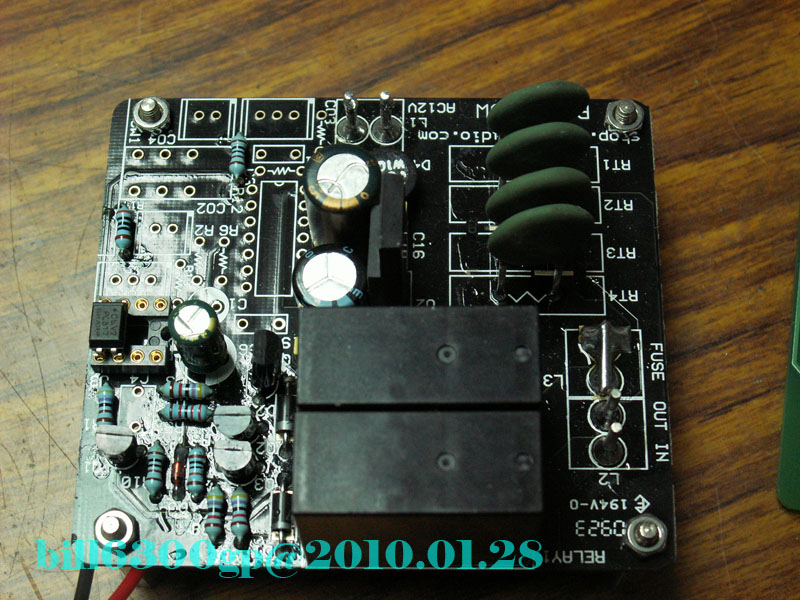

此時外部控制緩啟動套件就派上用場啦
不過前級倒還不用緩啟動功能
所以就取其外部控制電源開關部分

想了一下，這前級用緩啟動套件還有點浪費
不過懶的用檢定板搭
還是決定照原來的決定

測試時，所使用外部控制緩啟動套件是有緩啟動功能
但正式組裝會另外裝無緩啟動的來使用
