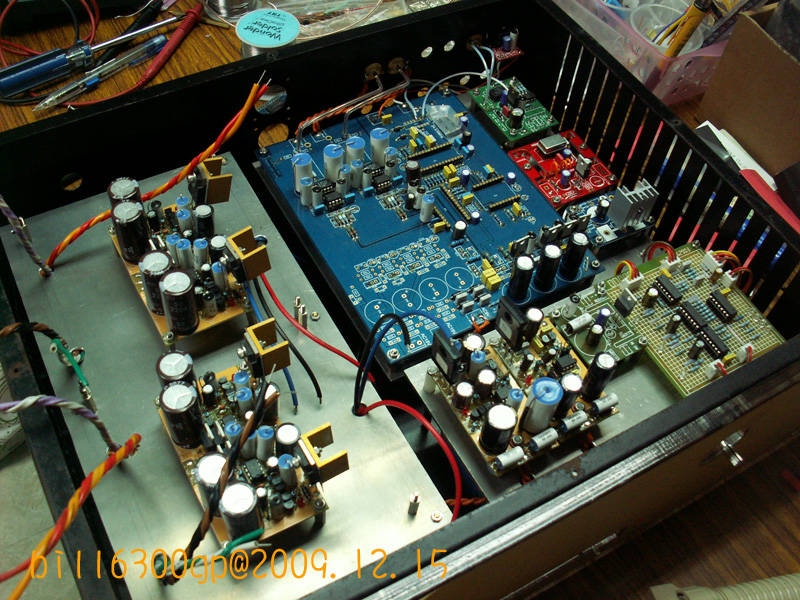

將所有模組裝上鋁板
接下來一個區塊慢慢介紹

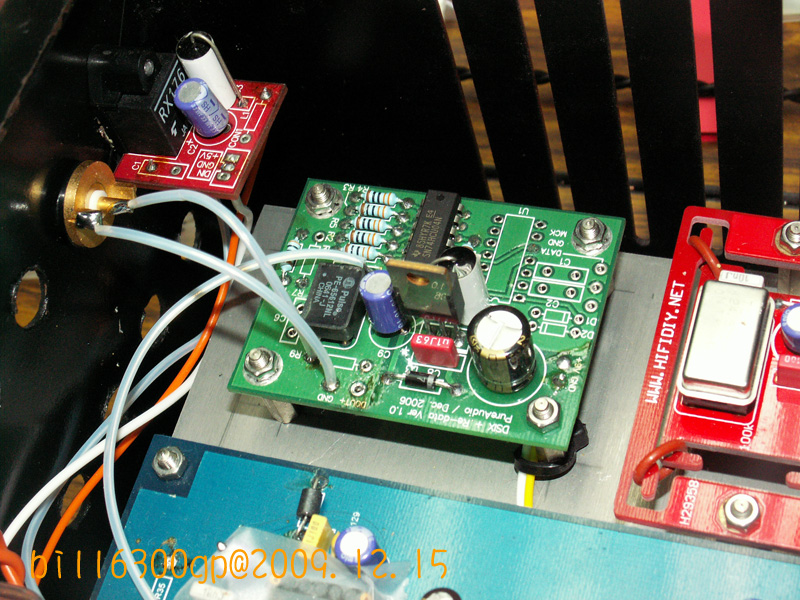

數位訊號接收
一組同軸,一組光纖
同軸有訊號有先處理
機內數位線使用UCC鍍銀線

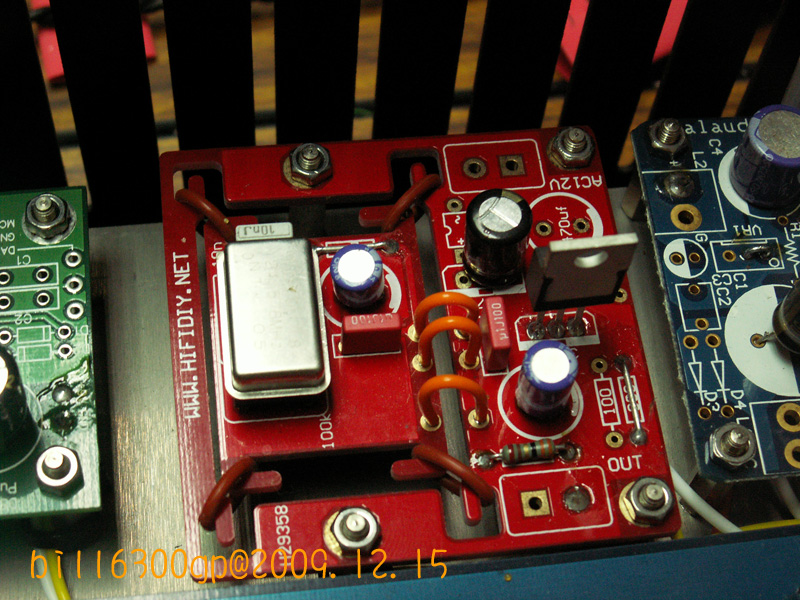

外部供應CLOCK

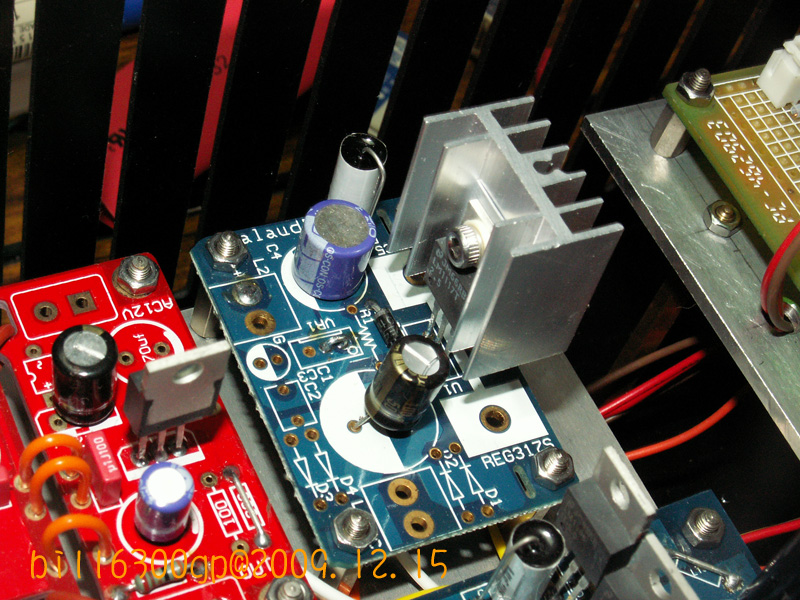

因要加散熱片而外拉的穩壓模組

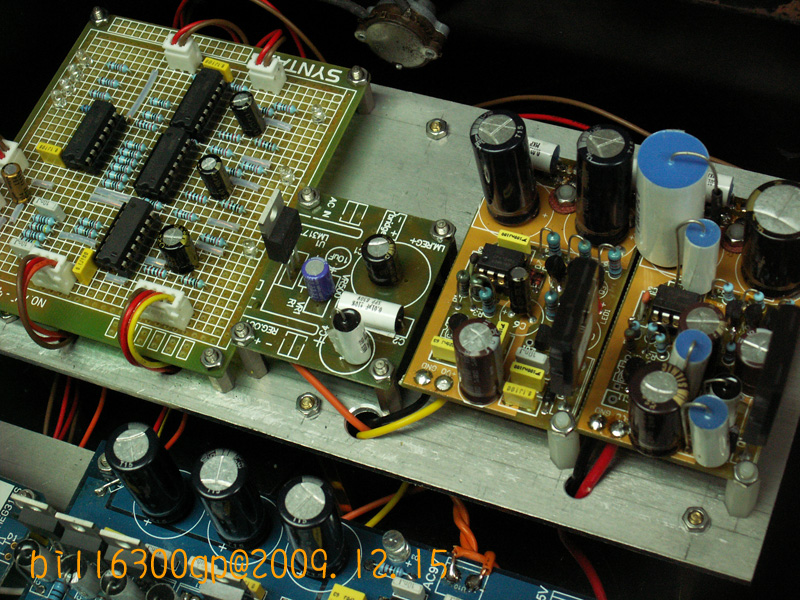

IC控制模組與DA晶片電源

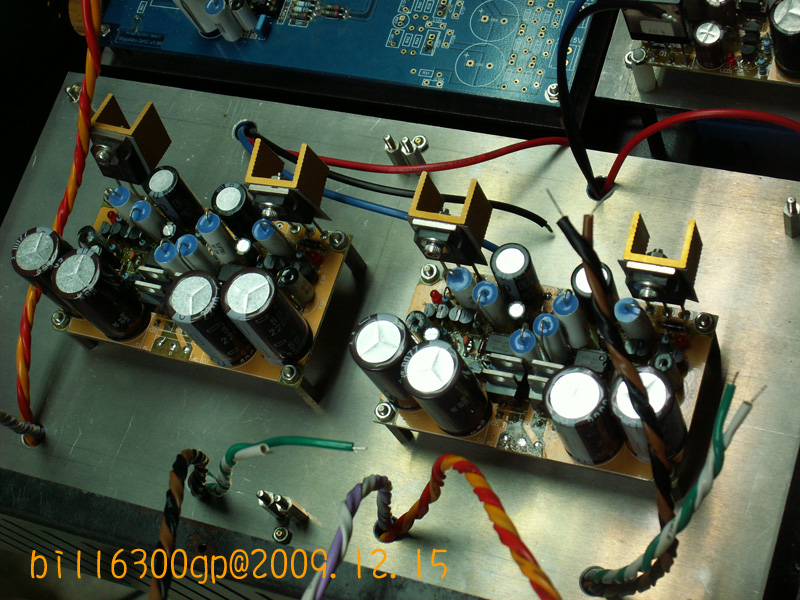

LPF OPAMP的電源供應(拍照時才發現線忘了接,拍完再焊上)

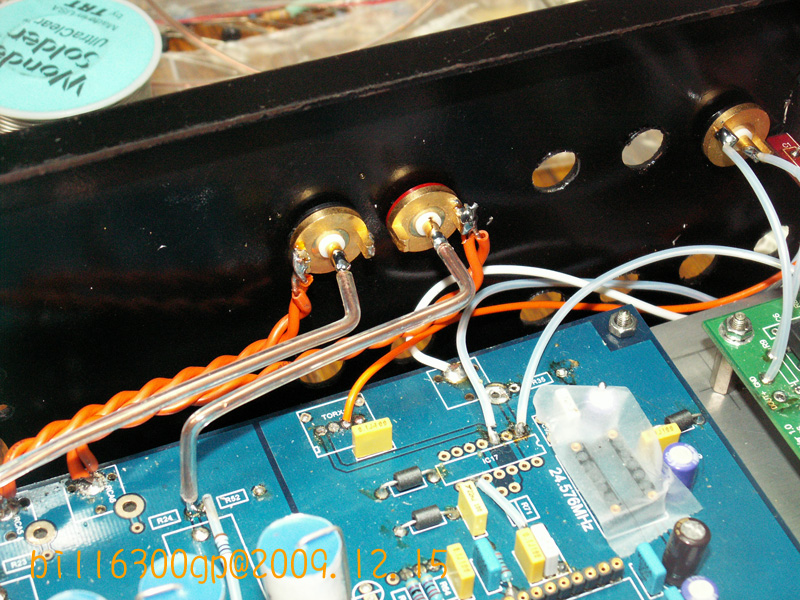

類比輸出

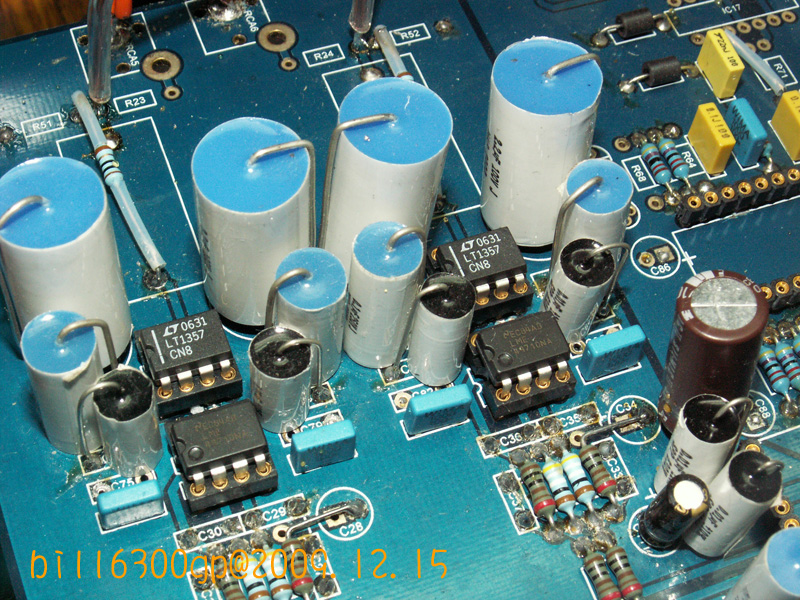

LPF OPAMP使用延續初步微調
而看不到的部份...其實就是變壓器躲藏的地方

開聲後,或許是裸機時已經RUN了差不多
聲音比第一次開聲好很多
聲音分離度跟低頻密度都不錯
東西多時也不會亂掉腳步

不過畢竟有些焊點有重焊
所以還是得再RUN些時間讓聲音穩定

拍手
