自從上次初步微調後
就裸機聽了一段時間
最近趁些時間把它裝箱

這期間又加入一塊模組

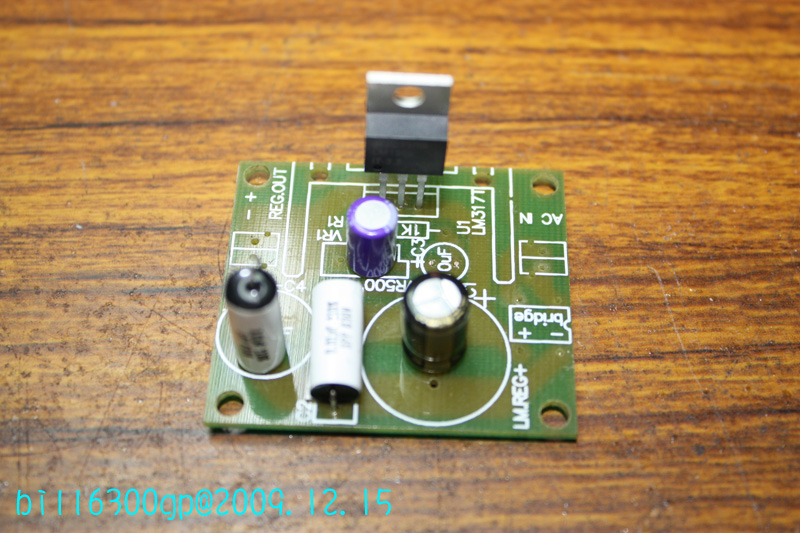

還有一組穩壓IC外拉(為了加散熱片)

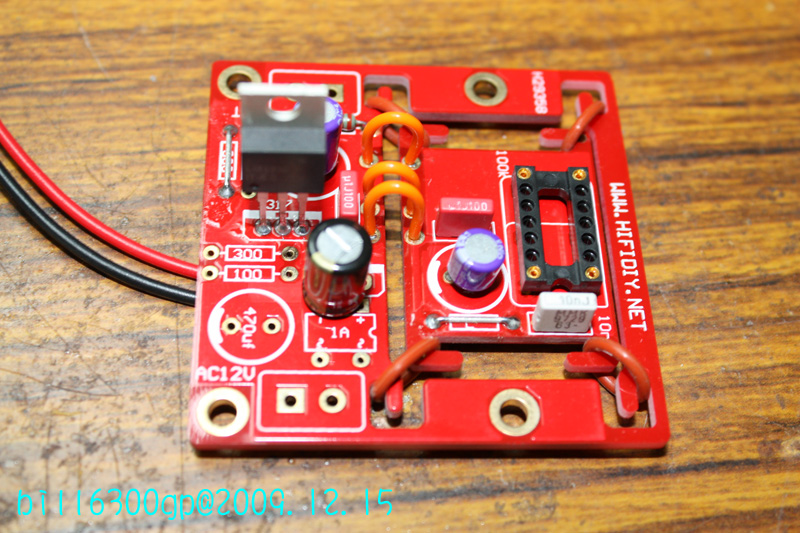

新加入的模組,為了讓CLOCK有自己專用的電源

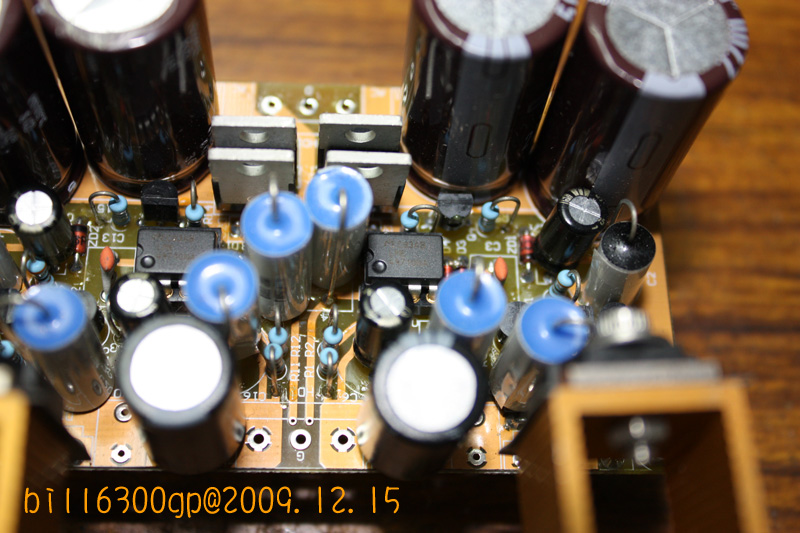

LPF的OPAMP電源供應改成UCC電容版雙電源穩壓
穩壓後濾波使用ROE電容
OPAMP使用NS LME49710NA

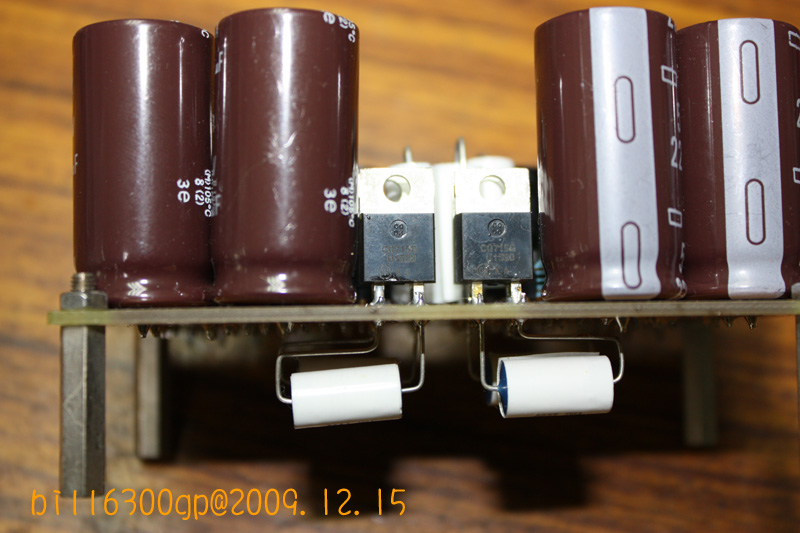

整流子使用ON MUR1520G,並電容裝在底下
DA晶片的數位電源

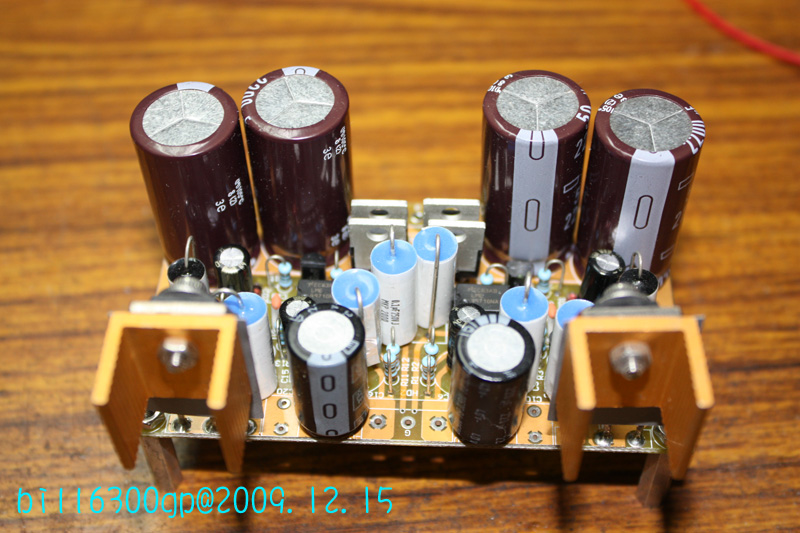

而因要加散熱片而外拉的穩壓模組沒拍到,稍後就會看到

因前後模組不少
還要裝入變壓器...等
若機箱只用一層
只有電源變壓器分離裝箱這條路可走
所以就做成兩層
至於如何分層?!

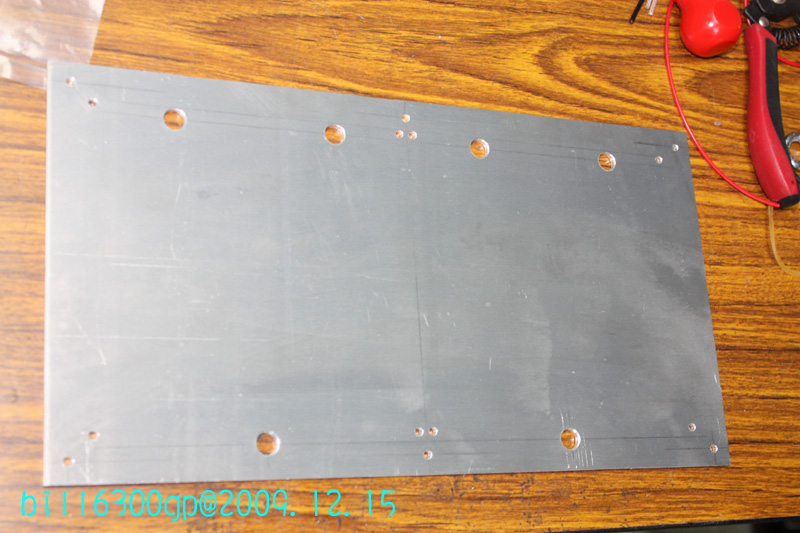

理想情況是用銅板,但礙於預算問題

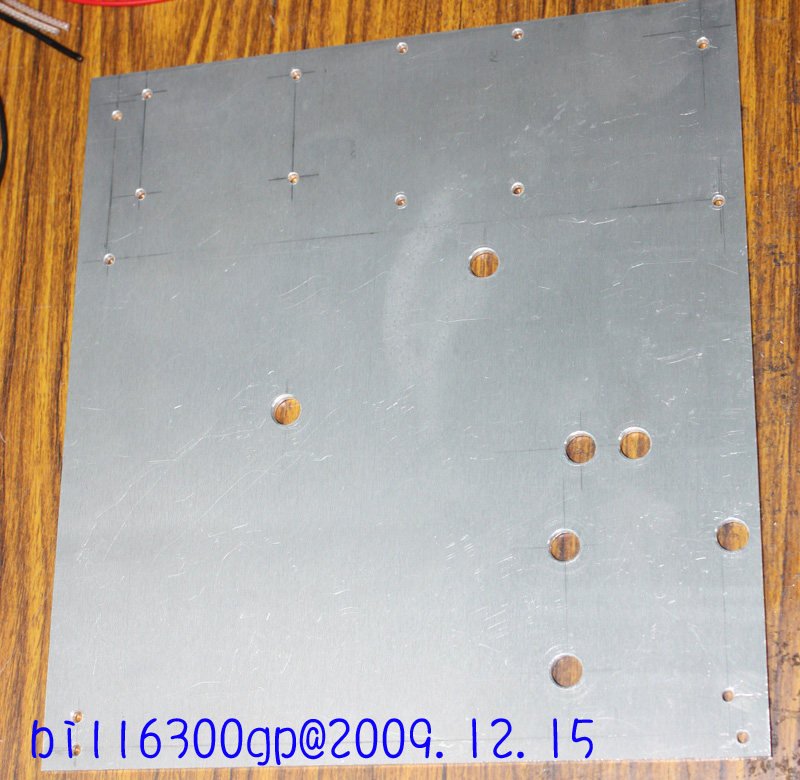

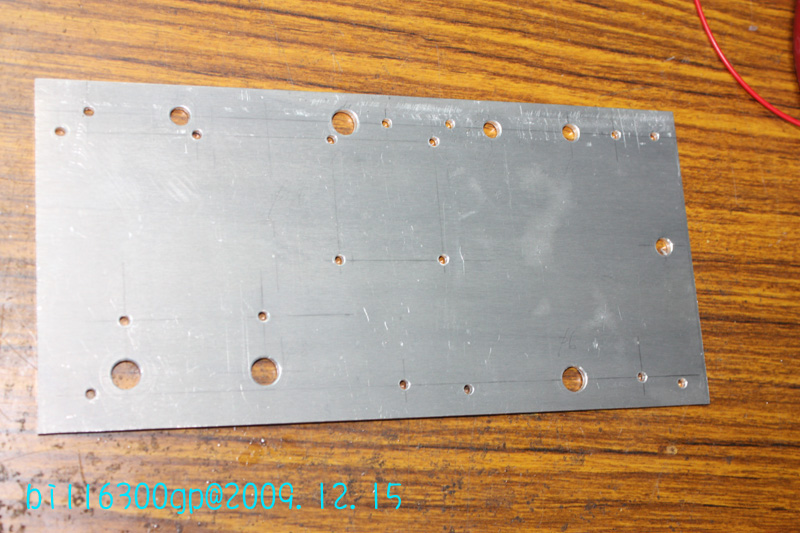

只好退讓用T6鋁板

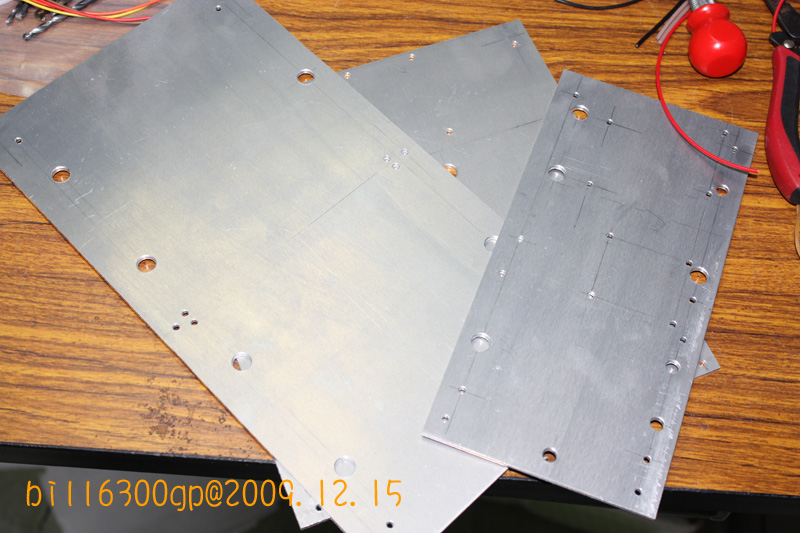

三塊放在一起

接下就將所有模組裝起來就OK摟~~
