其實Ben設計的遙控Relay VR本身
就具有電源開關控制功能
即套件中指的待機功能
由於MCU模組將被裝在前級箱
而小弟並不希望110電源為此功能
特地從變壓器箱繞過來經過待機功能再繞回去
所以就決定再加入Ben的"外部控制的緩啟動"
不過前級不太需要緩啟動功能
所以只取其的外部控制功能

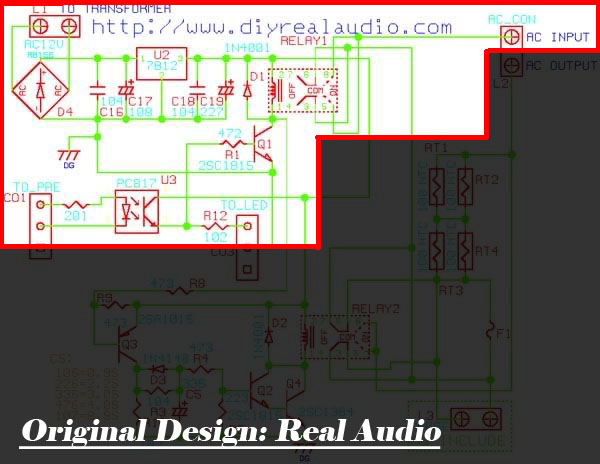

基本上就如以下電路圖(原始圖片檔案為Ben所有)

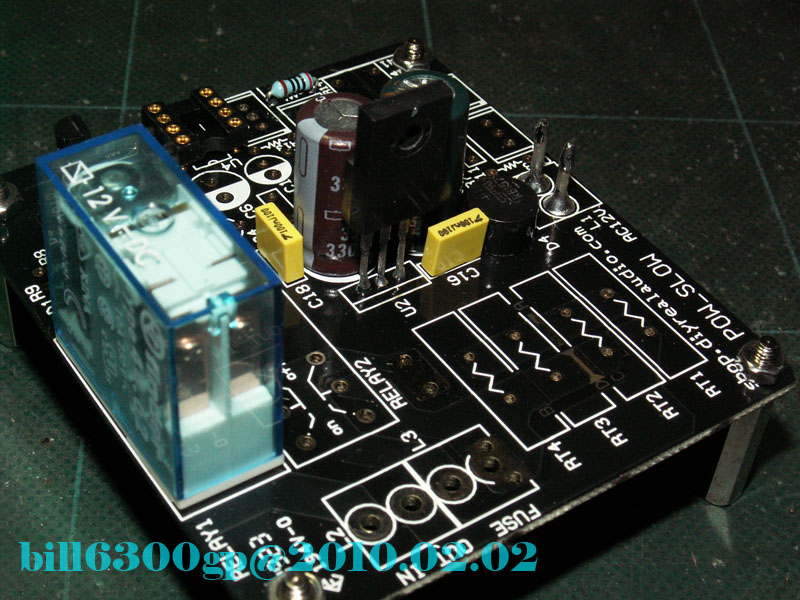

裝起來的情況

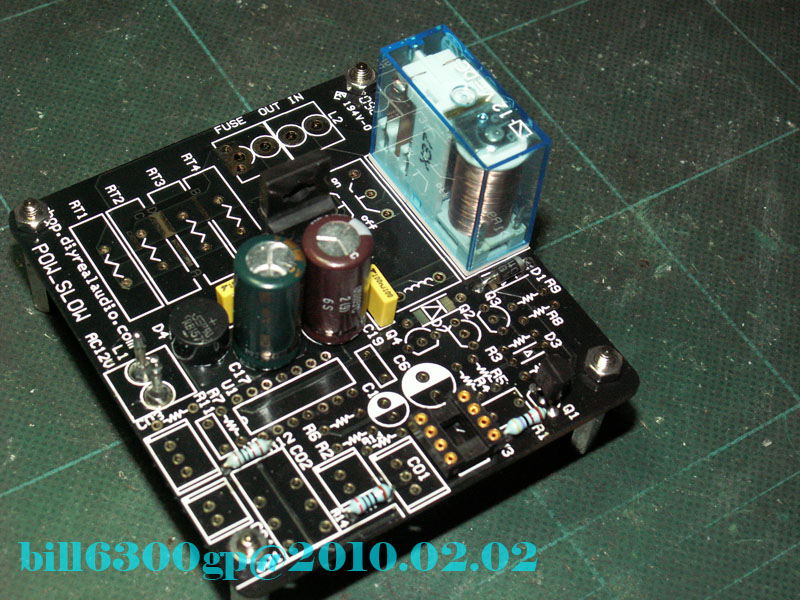

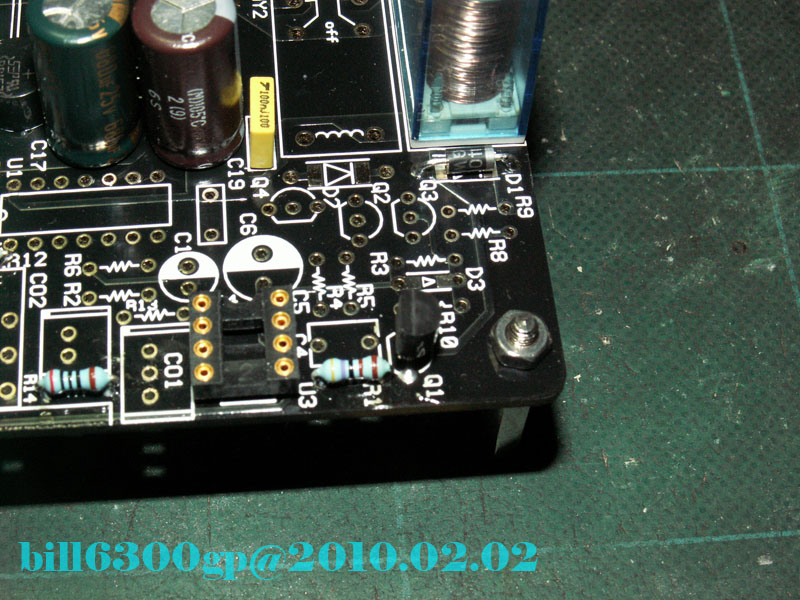

其他角度
裝起來後，看起有點浪費此PCB
不過小弟懶的用檢定板搭了
所以還是忍痛將就用
而此片在此前級的角色
就是電源開關(待機時就相當於前級關機)
不過小弟還是會在變壓器箱做一個開關
而這個開關是總開關
即供應MCU板的電源開關將由此開關控制
所以MCU沒電，前級也不可能被開啟(除非手動開啟
)
就具有電源開關控制功能
即套件中指的待機功能
由於MCU模組將被裝在前級箱
而小弟並不希望110電源為此功能
特地從變壓器箱繞過來經過待機功能再繞回去
所以就決定再加入Ben的"外部控制的緩啟動"
不過前級不太需要緩啟動功能
所以只取其的外部控制功能
基本上就如以下電路圖(原始圖片檔案為Ben所有)
裝起來的情況
其他角度
裝起來後，看起有點浪費此PCB
不過小弟懶的用檢定板搭了
所以還是忍痛將就用
而此片在此前級的角色
就是電源開關(待機時就相當於前級關機)
不過小弟還是會在變壓器箱做一個開關
而這個開關是總開關
即供應MCU板的電源開關將由此開關控制
所以MCU沒電，前級也不可能被開啟(除非手動開啟
)
