我的CDPro2 - 備援電源測試前篇

之前仍在住宿舍時
每次使用電腦做報告
或是編輯一些重要的文書
最怕電壓不穩或無預警跳電
曾經誇張到短短一學期內...
跳電數次已超越一隻手的手指頭
結果還有人因此發起UPS團購?!

雖然現在已經沒住宿舍了
說擔心電壓不穩甚至停電
其實發生機率已經非常低了
不過小弟還是假設...若真的發生時
要如何拖延時間來完成關機程序?
一種方式是...也給他接UPS
而目前好的UPS價錢還真的不便宜
另一種方式應該也不少發燒友玩過
就是..."電池供電"
不過小弟礙於電池充電方面較麻煩
所以電池供電僅用來當備援電源

根據CSW說法
CDPro2控制套件的電源模組
上電順序與斷電順序功能
都有照標準去設計
為避免因為備援電源的電壓值
與建議輸入電壓值有差異
而造成功能不如設計者的設定
所以所送的直流電必須與AC供應時差不多
(AC經過整流率波的電壓)
但這樣可能需要2~3種直流電壓值
若是讓電池直接供應
電池可能需要準備好幾顆
若不希望準備太多電池
另一種方式就是加穩壓
就是藉由穩壓方式分出數個電壓出來

基本上構想差不多這樣
不過還是得實際測試
才知道會不會出現問題
跟電源控制模組一樣
小弟得先製作模型來測試

先拿一塊金屬板製作
各模組擺置位置確定後就可以開始鑽孔
而這次僅測試直流供應
且金屬板面積有限
所以電源開關模組這次就沒一起測試

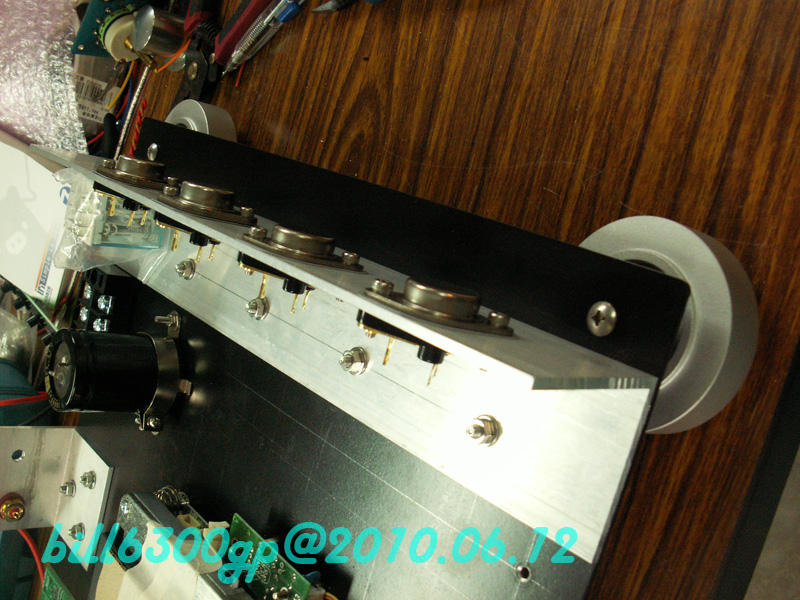

既然穩壓模組幾乎都用上鐵殼IC了
所以模型也直接用上鐵殼IC


說到這...整個CDPro2控制套件尚未介紹過
這次就一起介紹

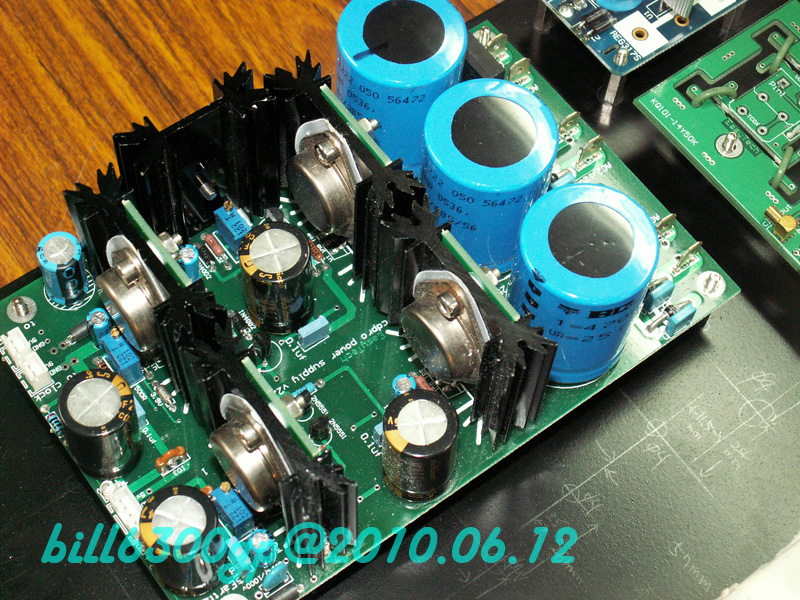

首先就來看電源模組
用料都已經那麼燒了
實在是沒有更換零件的理由

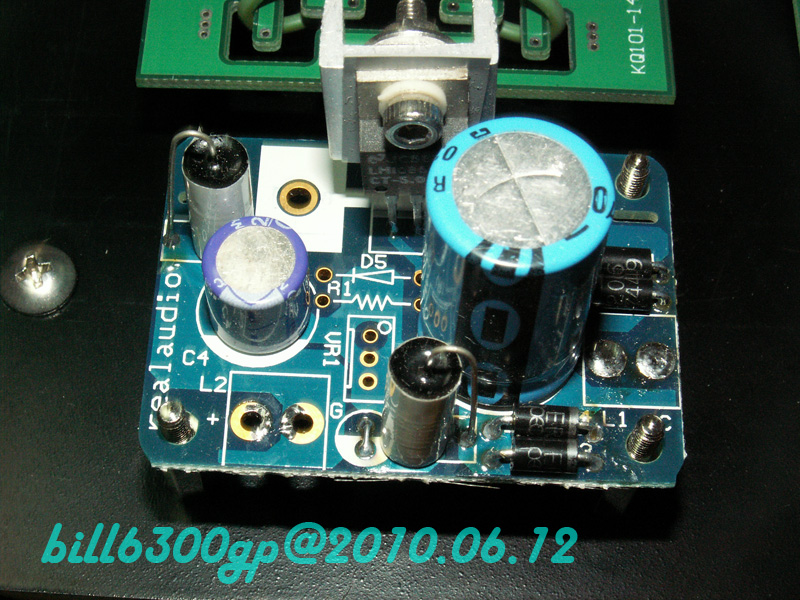

另一個穩壓
這塊不包含CSW團購的套件
小弟加裝這塊
主要是因為小弟手邊的TCXO是吃5V

整套轉盤的核心模組...CDPro2

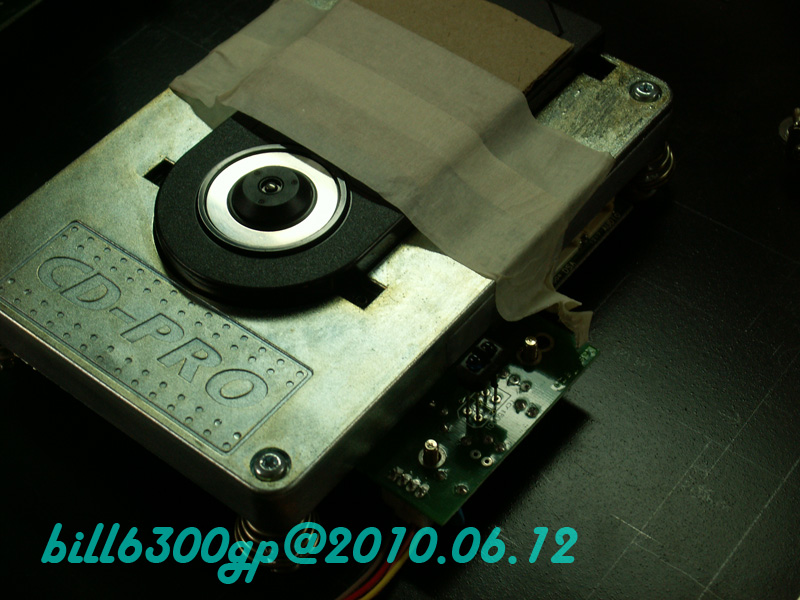

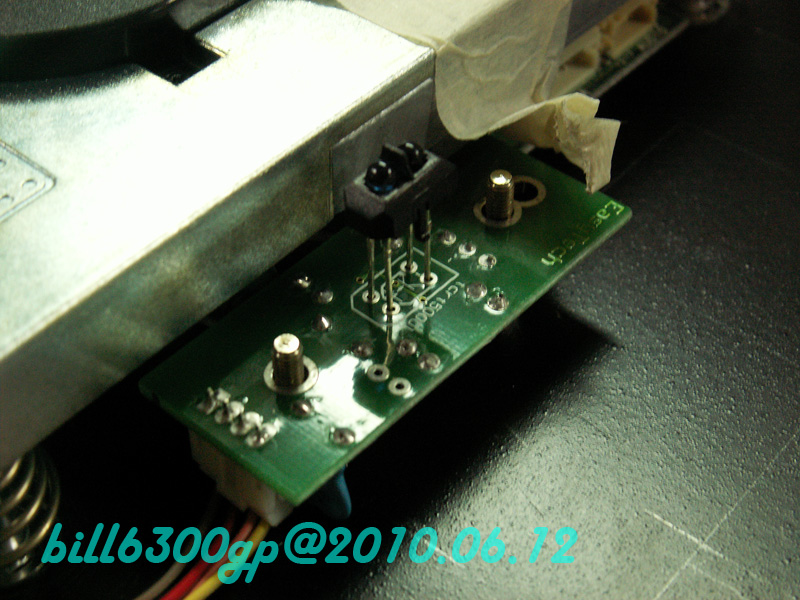

光碟偵測器

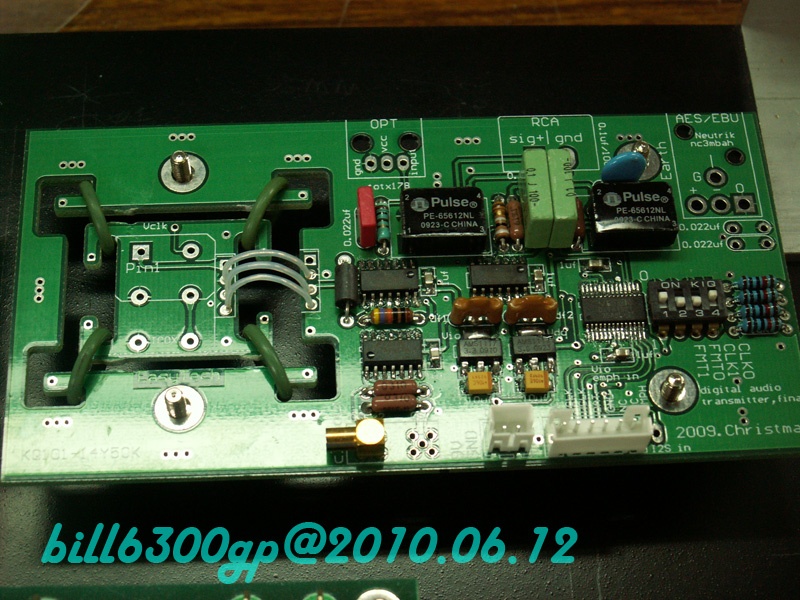

數位輸出模組

而控制(MCU)模組
因缺L架固定留到下次介紹
