自從電源控制模組試做完後
陸續又把一些功能試做並測試
例:AC斷電偵測、備援電源狀態偵測...等
另外.之前跟CSW於討論區意見交流後
部分功能也增加一些是否使用該功能的選擇性
最後為避免出現失誤情況
更增加一些嚴謹條件限制在邏輯判斷上

當然跟之前試做的電源控制模組相比
又增加一些IC了
不過這次沒再用檢定板做了
(上次那塊就做了6個晚上)
打算直接Layout PCB

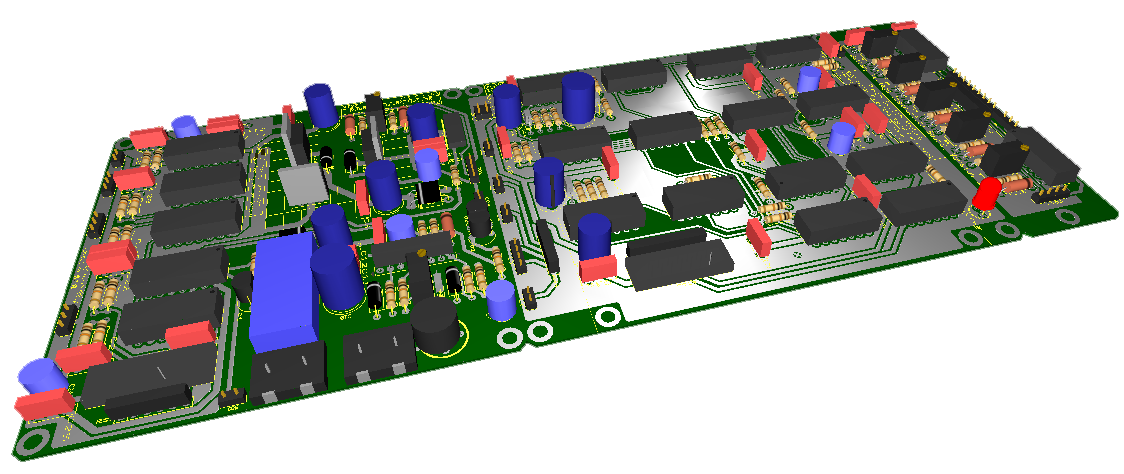

3D模擬圖
部份元件圖示沒調整.所以實際還是依安裝為準

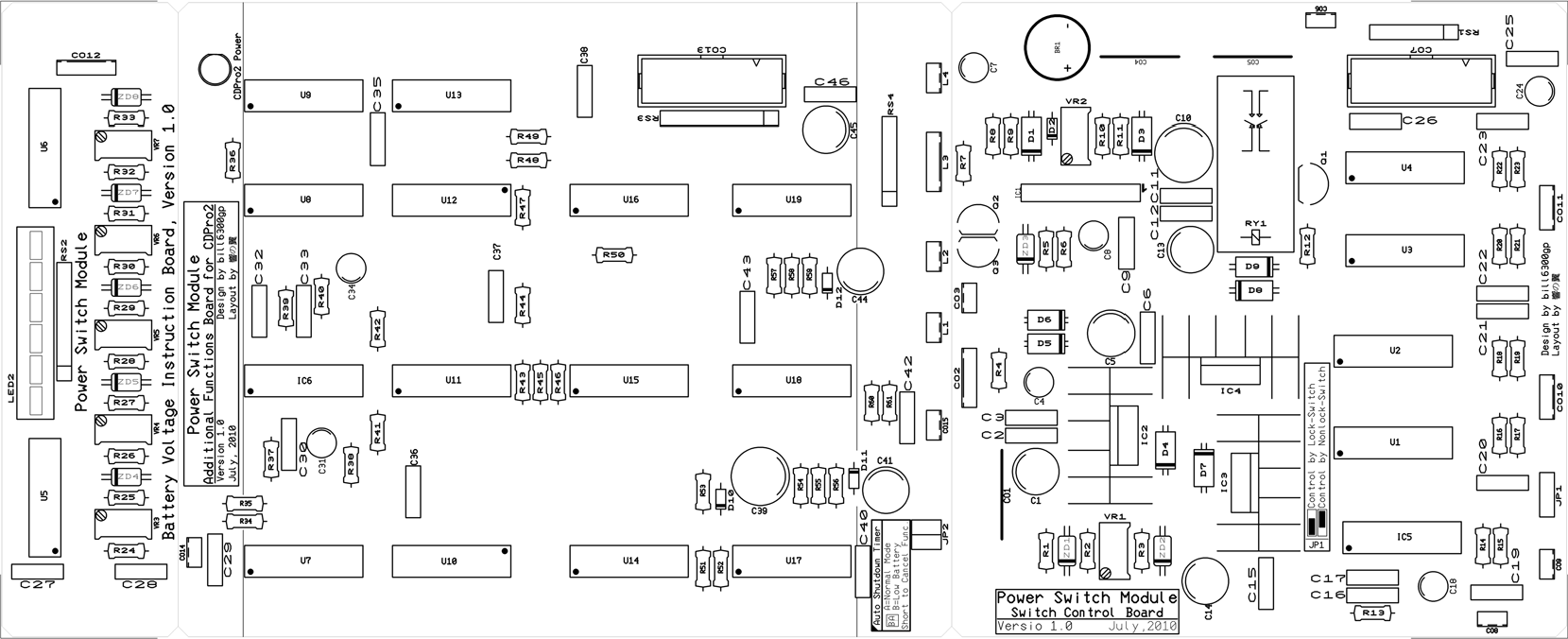

這塊控制模組分三部份
1.開關控制板
    主要控制電源開關的部份
    當初設計時是希望這塊就具備基本開關控制
    所以單獨使用這塊也能正常運作
    開關方式選擇有無斷開關或有段開關
    兩種開關選擇須手動切換
2.額外功能板
    此塊其實就是小弟自己需求的功能板
    所以這塊對電源控制上算非必要的部份
    不過當這塊接上"開關控制板"
    控制權將強制由"額外功能板"操控
    而此控制權切換是自動的
3.備援電源電位指示板
    其實這塊沒什麼特別功能
    就單純電位指示燈

其中"額外功能板"
小弟也覺得邏輯IC用量真誇張
因為...小弟不會寫MCU
所以只好先將就用
因為這次分成三部份關係
將來若會寫MCU了.只要將"額外功能板"更換就好了

因為打樣PCB不便宜
為避免不必要的成本浪費
目前還在檢查線路
所以接下來又要等一段時間才能繼續組裝CDPro2
而細部功能介紹留到打樣完成後再說明
