尋找新耳擴計畫前奏之第一試 - 簡易調整篇

自從上次草草接線開始單聲道測試
到目前經過數次調整
聲音也沒一開那樣刺耳了
(大部分零件差不多RUN開了)

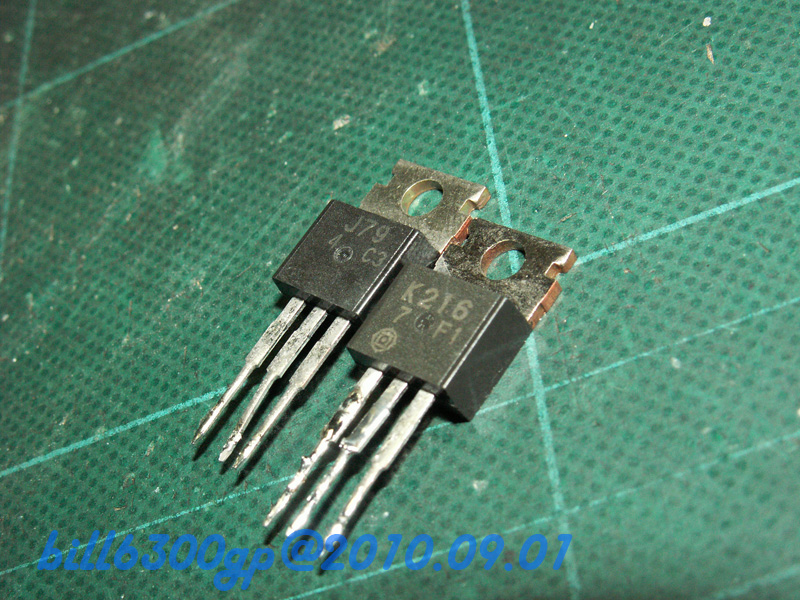

而調整過程中有試著使用2SK216 2SJ79

在ATH ES5與床頭音響喇叭(當炮灰)都可以正常工作
不過用HD650時，能唱是能唱，但會震盪
試著微調幾種方式都沒辦法改善
只好宣告放棄使用這對MOSFET
可能要變動整個架構或原始M2線路才有機會好轉
不過就沒再費心思了.所以MOSFET沒被換下

接下來看...玩電源
功率級的率波板原本是採CRC
不過當初訂的目標是CLC

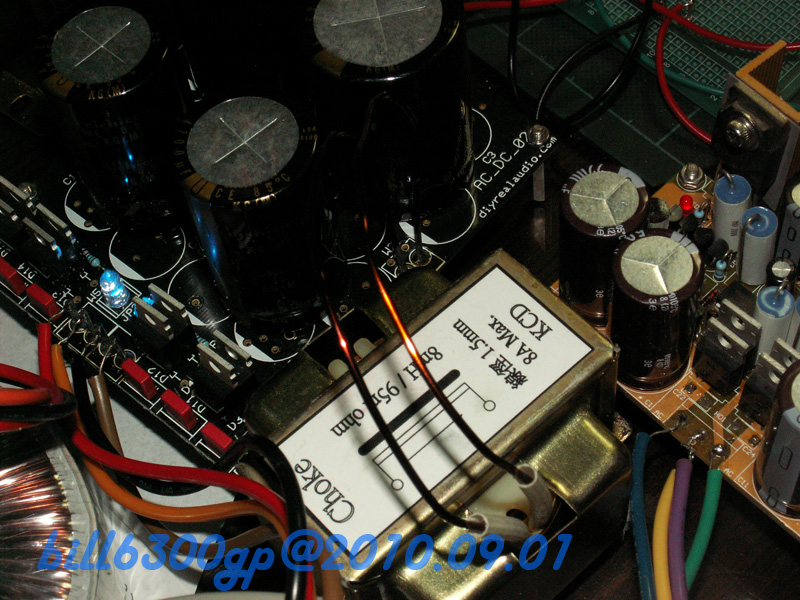

所以就把R換成L

而原本使用的R是隨意找的1R
想說耳擴電流不大應該聽感不會沒太多
換成L後竟然聲音變的比較通透?!
(不過小弟也懷疑小弟選的L最大電流容量大到可視為沒電感->8A給耳擴)
不過到此時的調整.整個系統還是用一顆T9變壓器負責
而實際製作上小弟還是照小弟原始製作M2的設定
將驅動級與功率級變壓器分開
因為小弟希望有4A以上的容量
但機箱空間有限沒辦法容納太多變壓器
而且小弟實在沒本錢再訂做變壓器

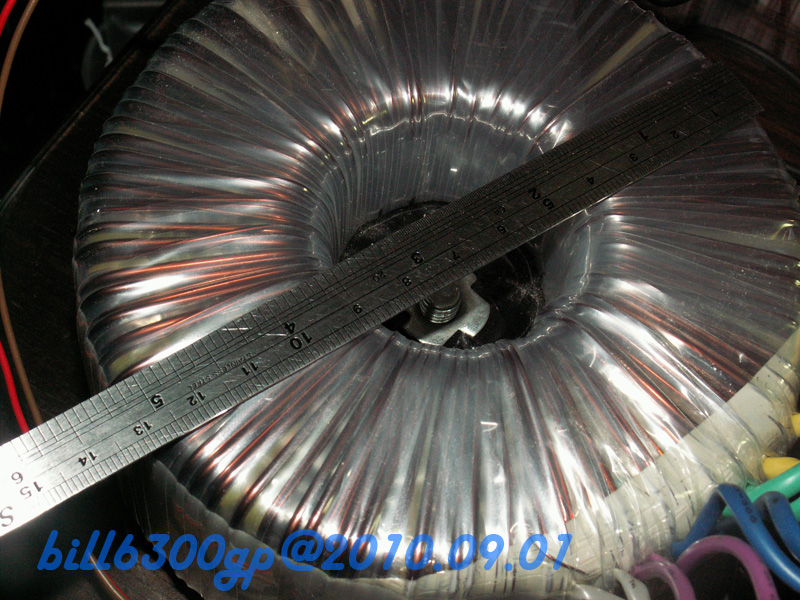

只好使用閒置的後級變壓器

小弟也想過用這顆實在太誇張
但一直放著積灰塵也不是辦法
(主要是這顆的次級電壓不會太高)
變壓器分開後，相較之下.下盤相當穩定
不過...假設這顆是新訂製的變壓器
那這提升倒是降了不少CP值

最後，還是來玩電容
OPAMP的退偶電容當初是已經內定了
所以玩電容時不對它更改
除了穩壓的電容外
實驗板能玩的地方就剩下偏壓網路那邊的電容
一開始一樣照M2方式:MKP2000 0.22uF//SPP 0.01uF
這組合相當耐聽，不過發覺SPP 0.01uF還滿重要的
它能把音場拉深
不過也趁這機會玩玩鉭質電容

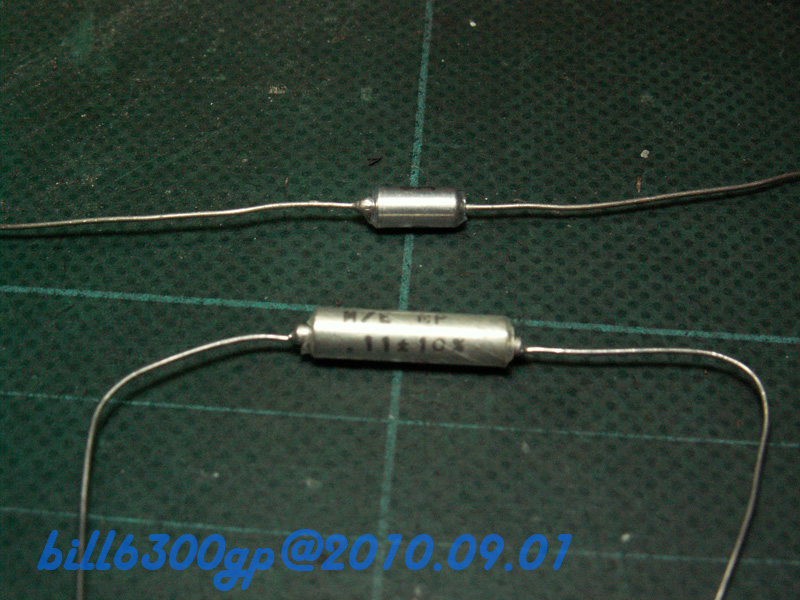

上面的是1.5uF；下面的是0.11uF(BP)

其中1.5uF是最早買的，所以最早開始玩
剛開始裝上，又回到乾澀時期
RUN了幾十小時後勉強能聽了
此時也開時是組合
試了幾次後發現1.5uF鉭質搭SPP 0.01uF
聲音會過於解析.而且有點乾澀
所以後續有再用一顆MKP2000去調和
甚至拿了油質電容去調
不過油質電容裝上後速度拖慢不少.有些部分變糊
但主要還是CP值問題.所以油質電容當娛樂小玩
回頭想想，鉭質電容用在這裡有點難搞
(當然一部份原因，小弟沒很多電容可以交替試)
回過來說，為什麼小弟執著要用跟鉭搭配
自從UCC板上DAC 4395文章中
有網兄將UCC穩壓的47uF換成鉭質後聲音還不錯
(當然條件是要喜歡那個聲音走向)
鉭質電容讓小弟著迷的是速度感與力道...
簡單說快.狠.#...(至於準不準.小弟就不清楚了)
不過避免鉭質優點被搶走的條件下搭配容易有過亮或乾澀
所以滿花時間的
剛好前些時間看到0.11uF的鉭質
所以就下定來試
剛好郵差放颱風假前收到
(不過小弟不知道郵差是否真有颱風假.因為公車還是繼續開)
而1.5uF換成0.11uF後
目前還不至於有過亮的問題
不過鉭味變好少
可能也是需要時間RUN
(因為今天才裝上)

而尋找新耳擴計畫前奏應該告一段落
應該說當初目標設得有點高
不易取得PCB，實在不知該如何下手
(沒勇氣用動動板做全晶體的線路試)
