我的M2X耳擴 - 放大模組篇

經實驗板多次調整後
大略設定決定後
差不多就開始規劃擺位
基本上擺位跟實驗板差不多
不過實驗板上的電容
當初為了方便更換來調音
而使用焊柱代替
所以規劃擺位主要是讓...
目前的電容組較整齊

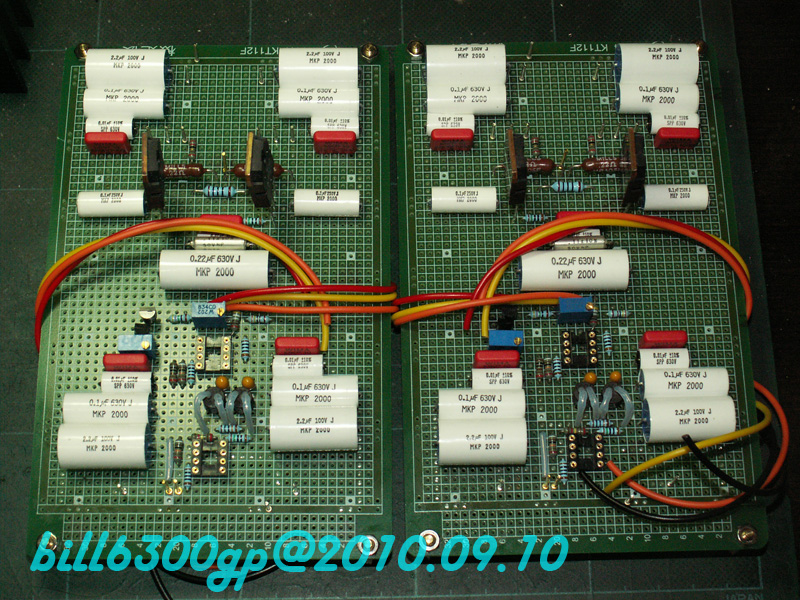

其實放大模組前幾天就完成了
不過先進行功能與穩定性測試
測試完才拍照

因為一樣是使用檢定板製作
為了走線方便
就沒使用對稱(小弟是習慣看對稱)

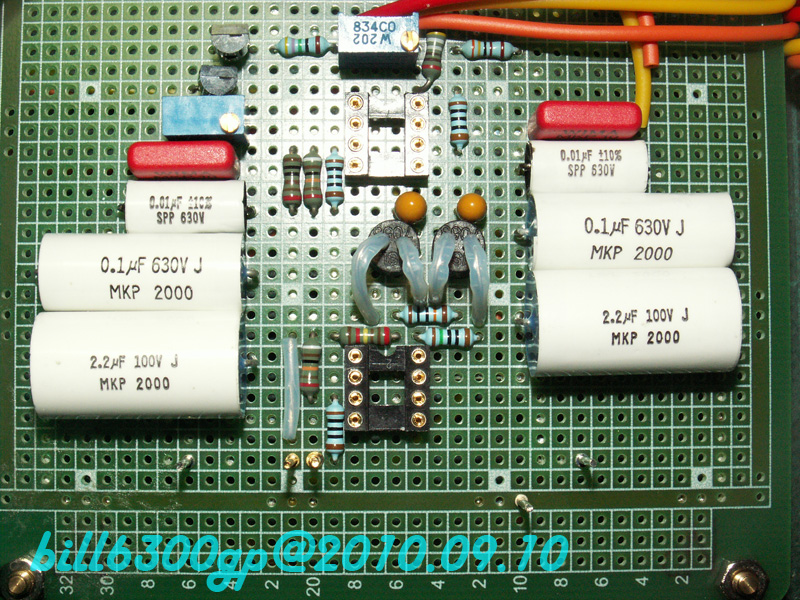

驅動級部份
OPAMP退偶電容有沒有需要用到2.2uF
就留給網兄玩玩看了
當初在DAC4398的LPF上效果是算滿意的
聲音不至於說篇哪一邊
小弟意思是聽起來不會怪就是了
所以驅動級OPAMP的退偶電容就直接沿用
另外.沒試過使用電解電容
不清楚目前組合算不算有水分

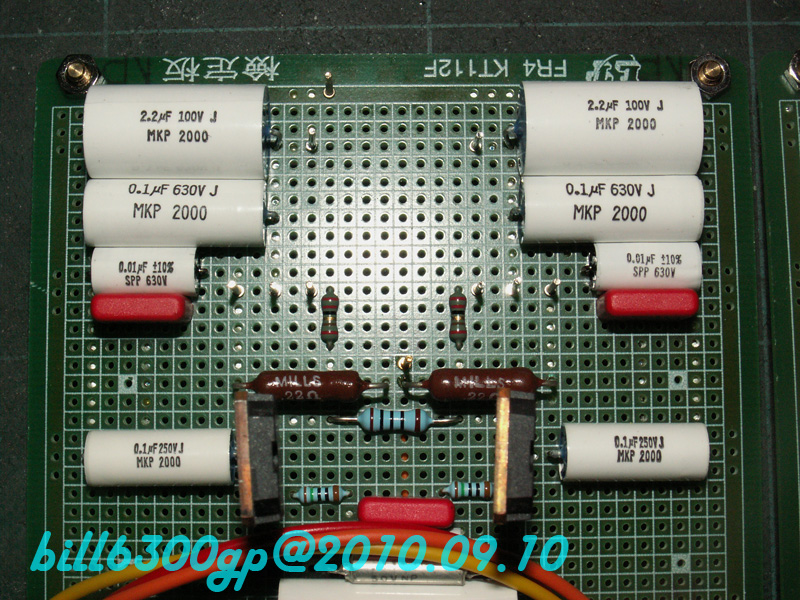

功率級部份
當初敘述實驗板時有大概提過架構
不過實驗板的照片看起來有些亂
這邊還是再簡述一下(零件選用過程就恕不提)
就...MOSFET推BJT
線路其實跟一些推挽後級類似
當初是希望透過BJT來提升細節
或許細節仍無法跟BJT輸出的晶體機比
不過相對於M2已經勉強達到目的了

至於電源退偶電容組其實跟驅動級差不多
這一級主要是供應電流輸出
或許應該需要大一點的電容
這部份...恕留給網兄嘗試
主要原因是...
實驗板沒規劃此部分焊電容的焊柱
在實驗板時要調功率級電容較困難些
所以就沒刻意調功率級電容
另外原因是...
照之前製作後級經驗來說
功率級電容組有差但沒驅動級明顯

開聲準備過程...
雖然只是準備幾條接線
沒想到用一用竟然天就亮了
所以那時大概聽一下就去休息了
剛開聲的結果跟實驗板大不同
實驗板剛開始相當亮.聲音缺水份(當時穩壓還沒用到鉭質電容)
而M2X反而是有點糊但水份足
亮度部份沒現在的實驗板好
(不過沒RUN跟有RUN比有點不適合)
總之先RUN個幾天再看看有沒有需要對穩壓模組調整
(因為檢定版要跟換零件比一般套件PCB麻煩~>擔心掉銅箔)
