我的M2X耳擴 - 驅動級電源篇

之前於UCC討論版上的DAC4395文章中
有部分討論到UCC穩壓與鉭質電容相遇
其實小弟以前沒什麼膽識嘗試鉭質電容
雖然當時大陸論壇已有不少使用心得.但台灣論壇上幾乎少見
而這次UCC帶一些DIYer一起進入鉭質世界
讓小弟也有了信心嘗試看看
上面兩行用詞可能有些誇張
不過UCC於改機套件中的穩壓提供鉭質電容
可見鉭質電容若運用得當
相信一定會有加分效果

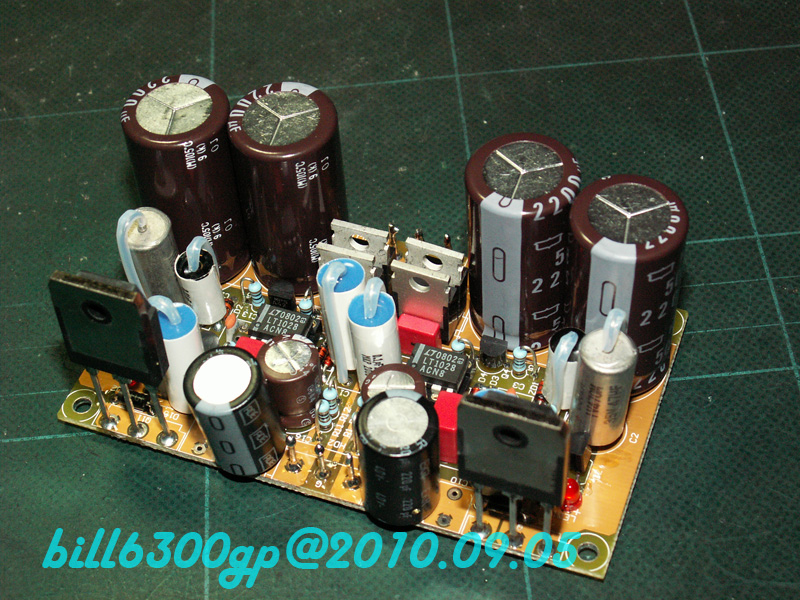

M2X驅動級的電源供應所使用的穩壓板
跟M2一樣.都是UCC的迷你雙電源穩壓
這台用的迷你穩壓.小弟也讓它與鉭質電容相遇
因為UCC討論版上已有相關文章討論
可以直接參考討論文章
不過那篇是用於DAC
用於耳擴是否依然適合只好自己親自體驗了

UCC討論版上的文章是將47uF都換成鉭質電容
但小弟打算只換一半...畢竟鉭質電容並不便宜
一些用料確定後.就先開始組裝單一聲道的
(M2X單一聲道驅動級用一組穩壓)
實際聽了以後再看看哪邊需要修改

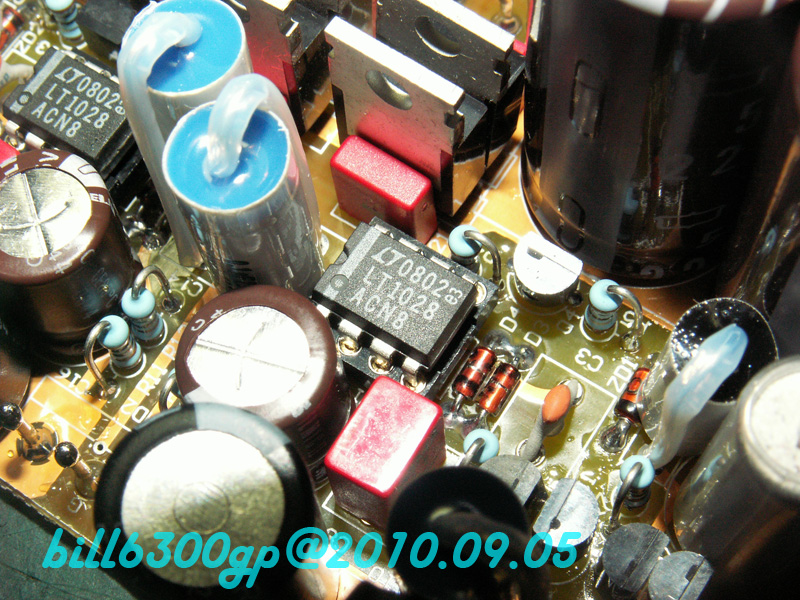

這次穩壓板的OPAMP使用LT1028

是沒仔細跟LME49710比較過
小弟粗糙形容自己的感受
用LME4971像白開水.用LT1028像飲料
實際OPAMP的聽感差異就請網兄搜尋一下

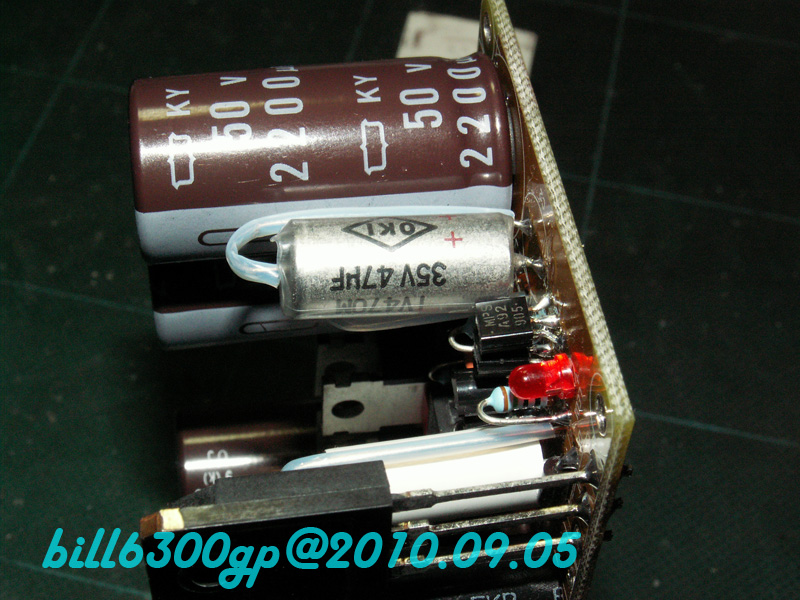

這次嘗試的鉭質電容
注意一下鉭質電容極性
聽說鉭質電容電壓反接可能比電解電容還危險!

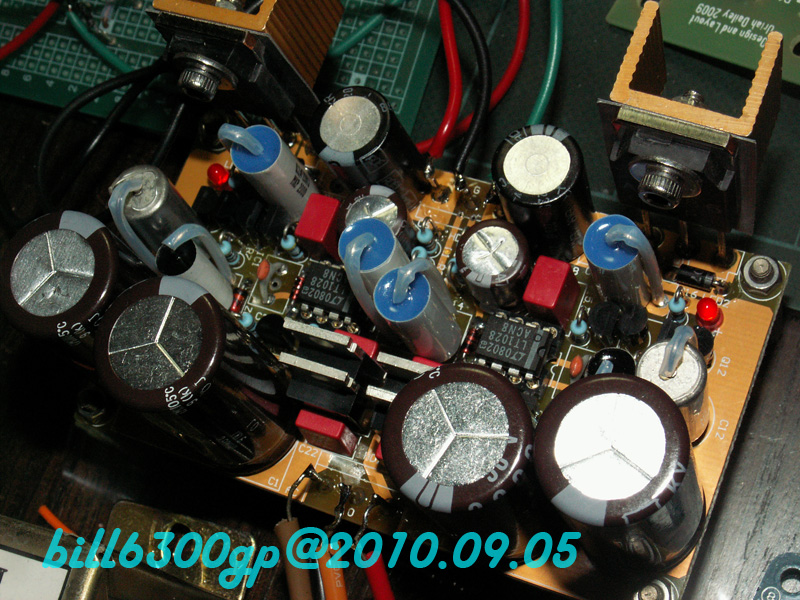

確認穩壓板能正常工作後
馬上接上實驗板一起測試
等它初步RUN開後再看是否需要微調
