大電流線性電源 - 線路初步測試

耳機系統(或兩聲道系統)中
在聲音表現上大部分經驗都是線性電源優於交換式電源
雖然標題是寫"大電流線性電源"
其實是相對於USRB或USRH系列的電源箱
"大電流線性電源"所提供電流的目標是3~5A

其實對於線性電源來說電流單位用到"A"
通常都要面臨到散熱問題
因為線性電源轉換效率較低
而目標設定到3~5A
功率晶體所產生的熱量若只靠機箱散熱可能相當危險
當然若適當地降低電壓差，上述問題有機會勉強PASS

但小弟在耳機系統上比較
適當的壓差其實對聲音是有正面的幫助
另一方面來說.變壓器在負載電流下一定會有壓降
適當的壓差以避免滿載時穩壓品質降低

"大電流線性電源"一樣以OPAMP做電壓比對
電流輸出控制上.根據小弟製作M2X時相關測試線路的紀錄與比較後
繪出幾個測試線路
經過數次篩選.而最近隊其中一組進行安培級電流的初測試

第一次先測試基本能力(2A)連續12小時的穩定性
環境室溫為27度

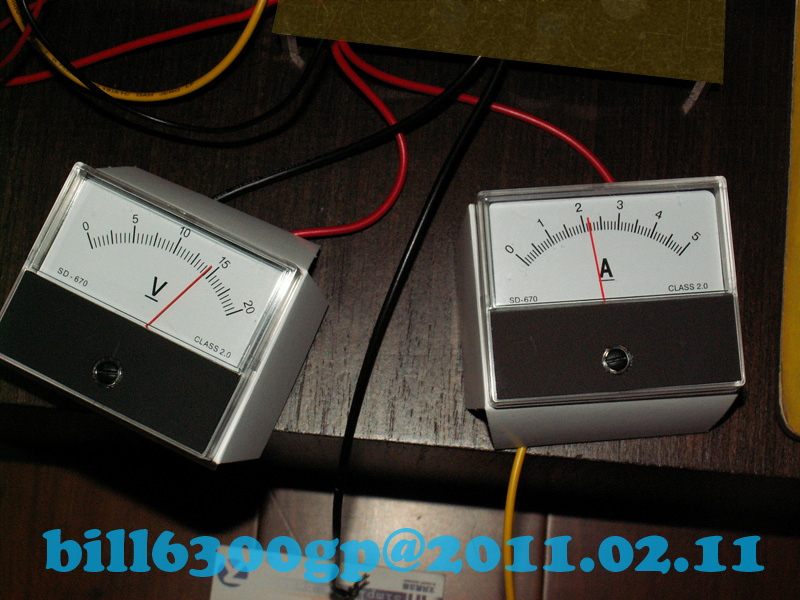

表頭指示:輸出電壓約14.80V, 輸出電流約2.15A

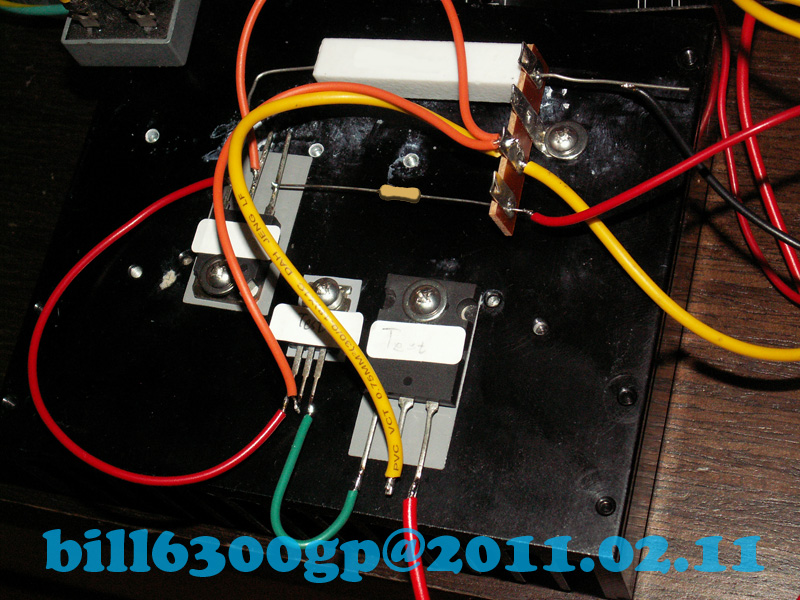

功率晶體估計熱產率為14W，負載(電阻)為31W
燒機大約1小時，散熱片溫度差不多接近穩定了
散熱片溫度約一般人洗熱水澡溫偏熱的水溫
而負載電阻燒機沒多久就相當的熱(沒辦法手摸了)
輸出電壓與電流並沒有因散熱片熱平衡過程中與後續燒機而有所變化
因此可以確認2A運作下相當穩定
而近日將提高輸出電流到3A進行燒機測試
(因測試的變壓器電流容量為4A，所以暫時不會再繼續提高電流來測試)
