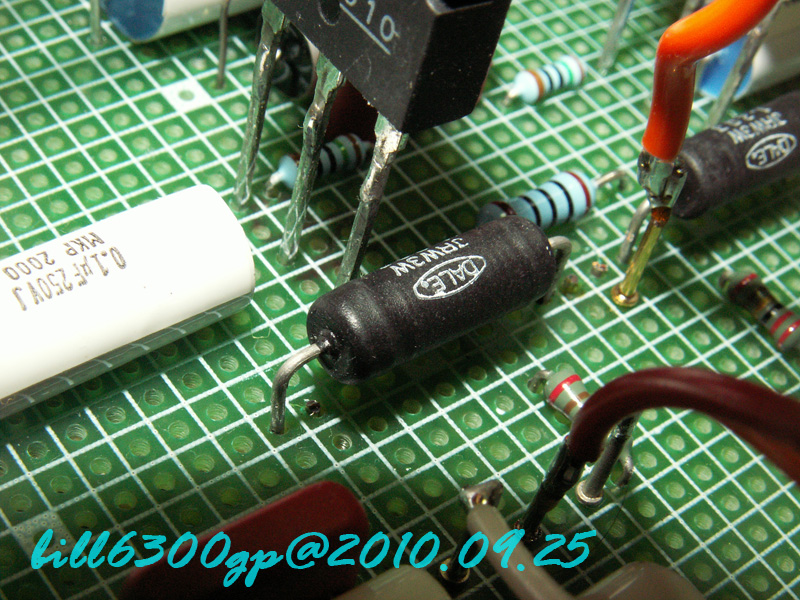

原本放大模組功率級的射級電阻使用0.22R
雖然偏壓晶體在熱耦合下偏壓還算滿穩定
(說穩定是跟M2相比,當然這個位置用熱耦合通常有其機制)
但實際使用上卻發覺偏流相當敏感
當使用環境溫度一變化聲音也馬上變化
所以最後只好將其改到1R2
(其實M2上使用1R~10R的電阻都可以)

其實微調到這裡,各模組都是放在小弟書桌上工作
不過這樣放實在太暫空間(佔掉一半的桌子)
趁著剛開學還生的出一點閒暇時間
趕緊先簡單裝箱.把書桌空間清出來

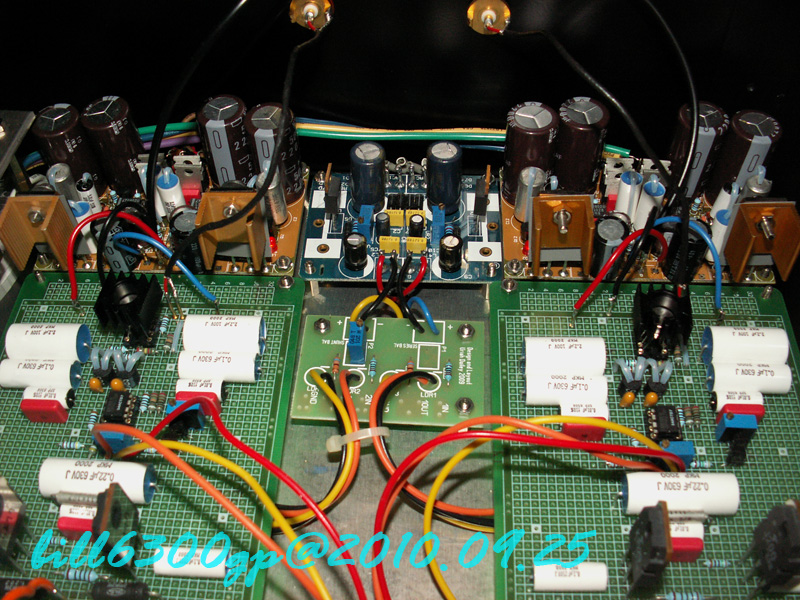

擺位規劃基本上類似DAC4398那樣
將模組鎖到T6鋁板上
簡易裝箱...所以線暫時沒整理

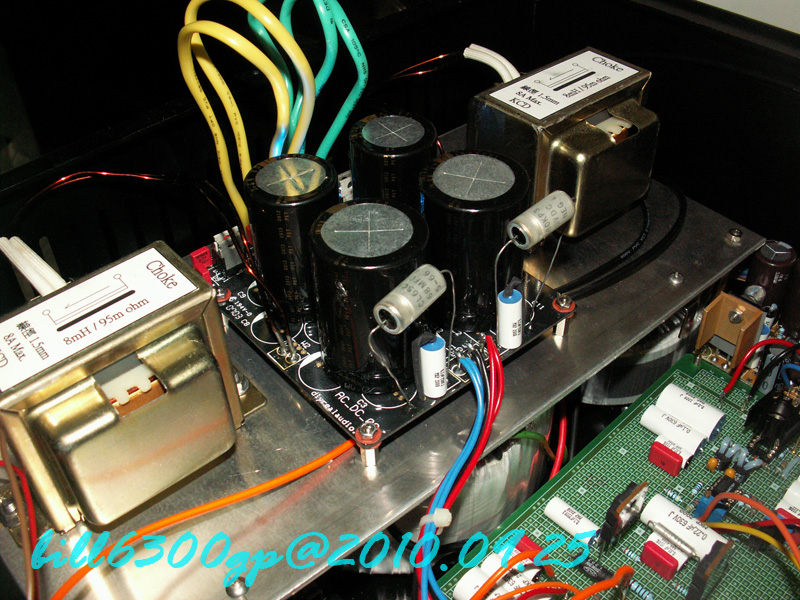

變壓器與功率級電源部份

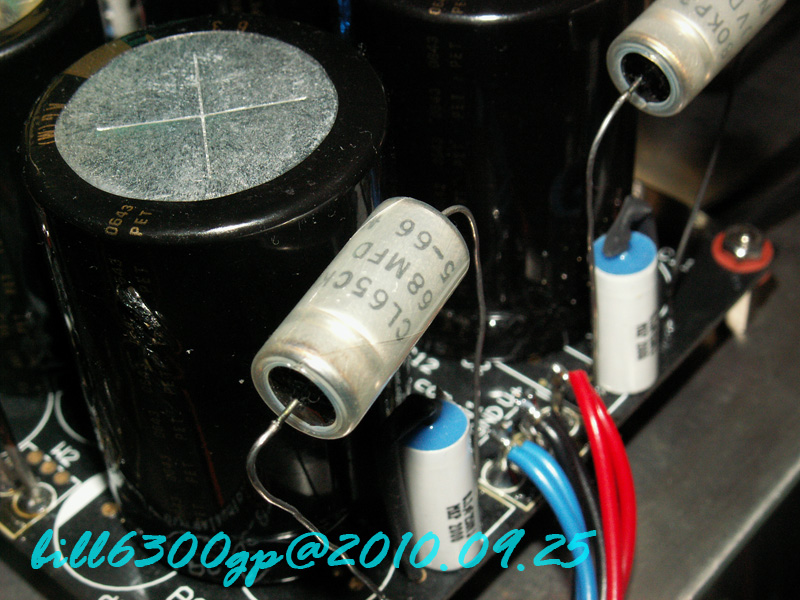

這次還有嘗試一組電容
照之前做後級經驗
通常在驅動級那邊調音比較可以明顯感受差別
或許耳機本身相較於喇叭是高敏感單體
每個環節影響都不小
所以這組電容加上去也有不小影響

之後可能就等寒假才有機會再調整及完整裝箱
