[裝機報告]RealAudio MINI後級兼耳擴打樣PCB 製作實錄

一.前言

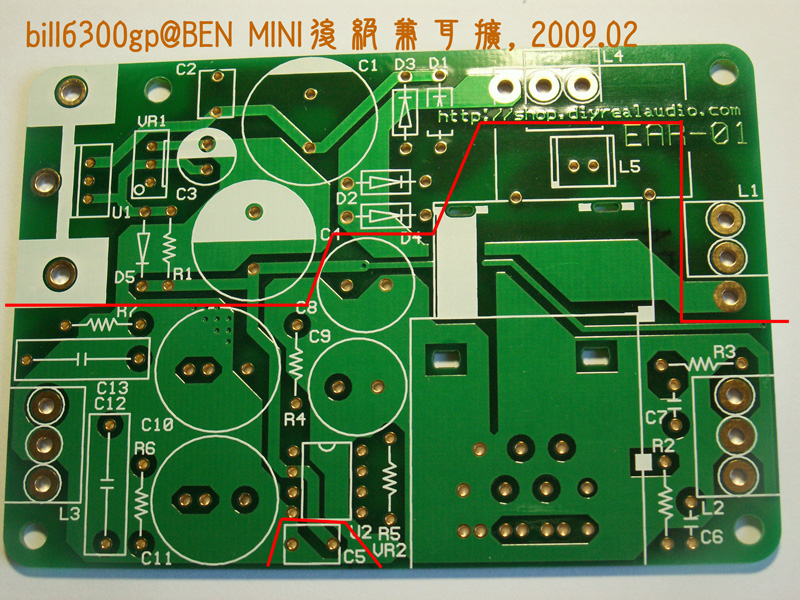

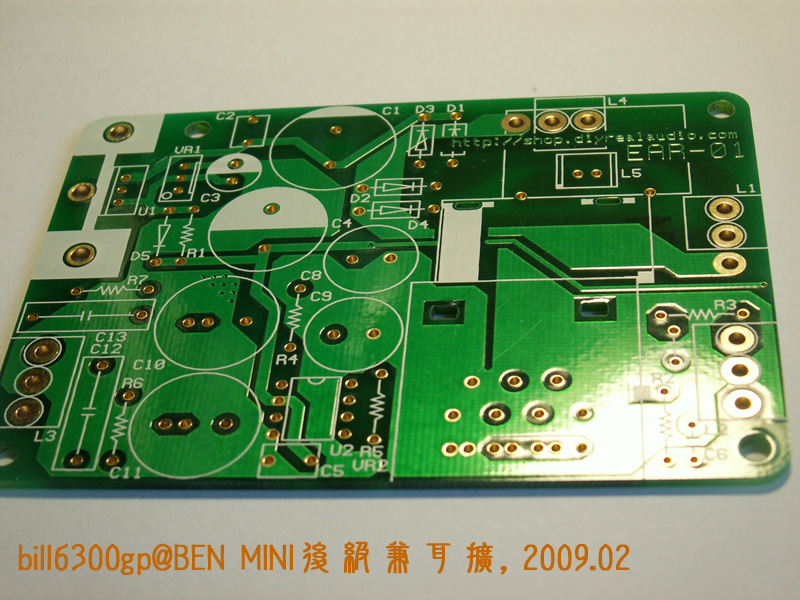

首先先來看PCB照片


大概解析一下這塊PCB
上半部+C5屬於電源部份.剩下就是訊號放大
(C5說要看成IC的退偶電容而列為訊號處理也OK)

L1(由上到下).L4(由右而左)為AC輸入: AC-AC-GND
如果變壓器是用0-??V的,就用AC-AC即可；
若變壓器是??V-0-??V,就把??V接在AC的位置, 0接在GND

L2為訊號輸入.L3是訊號輸出
目前來說沒辦法從外觀上得知放大率為多少.只好上訊號產生器與示波器來算一下了

二.組裝

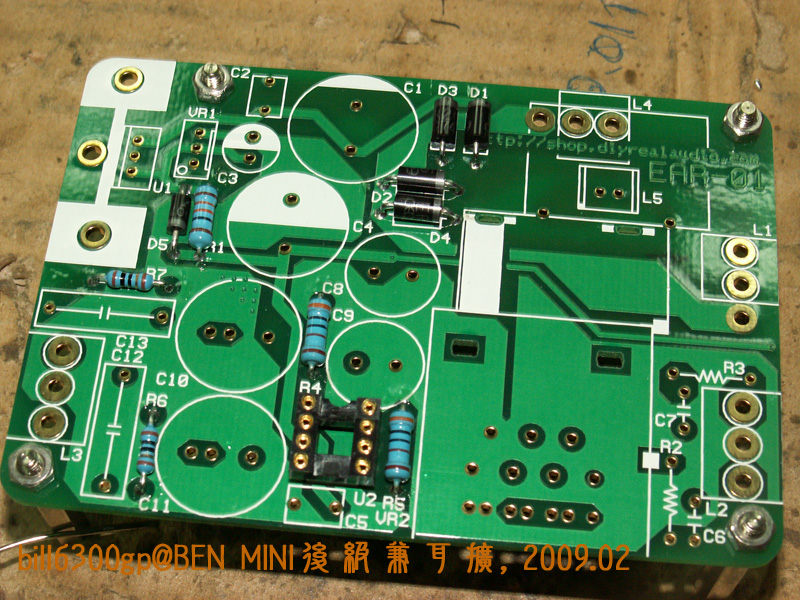

習慣是先焊最矮的零件

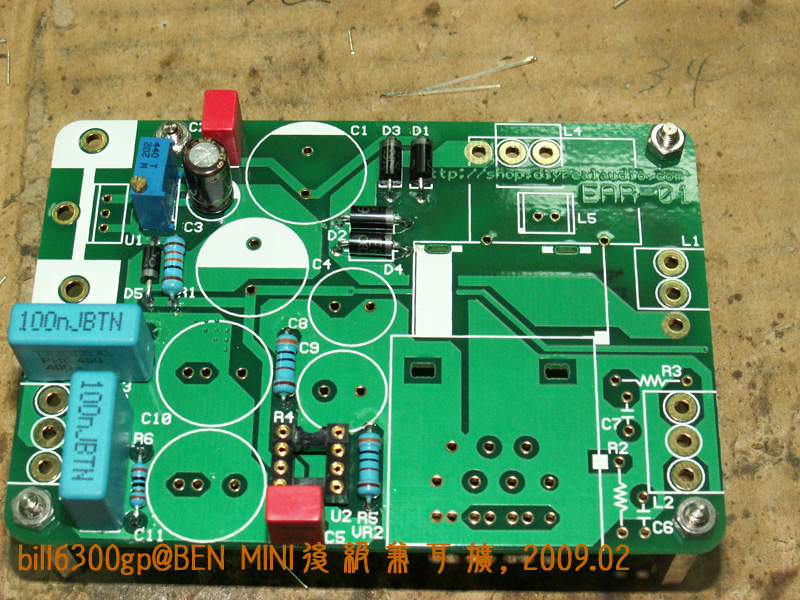

再來把金屬膜電容焊上

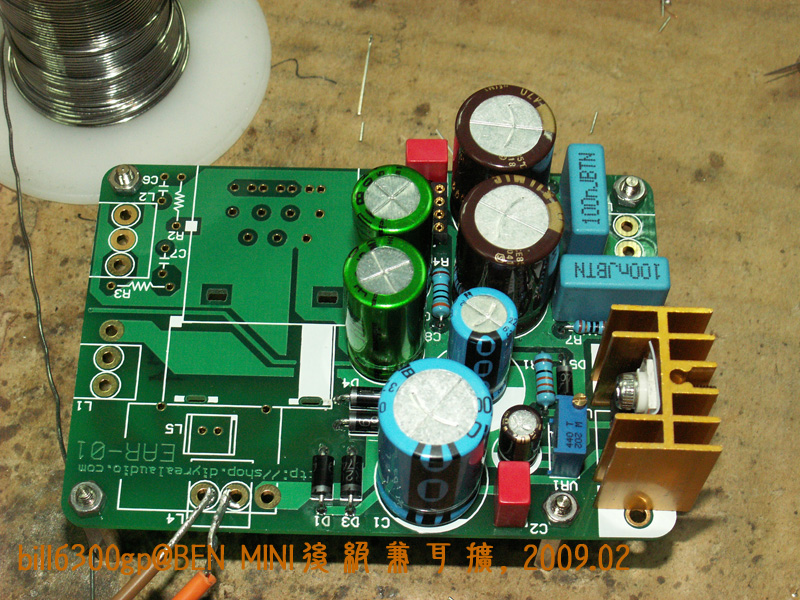

裝剩下的電解電容跟LM317

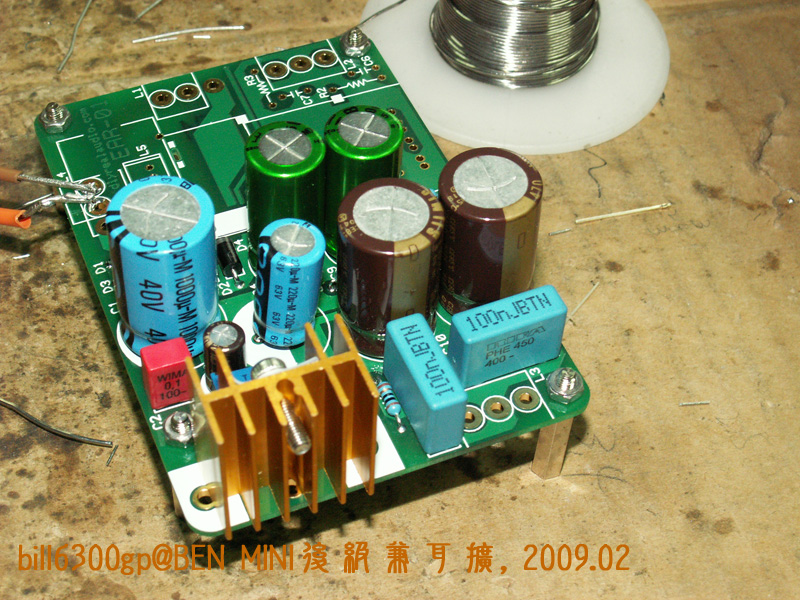

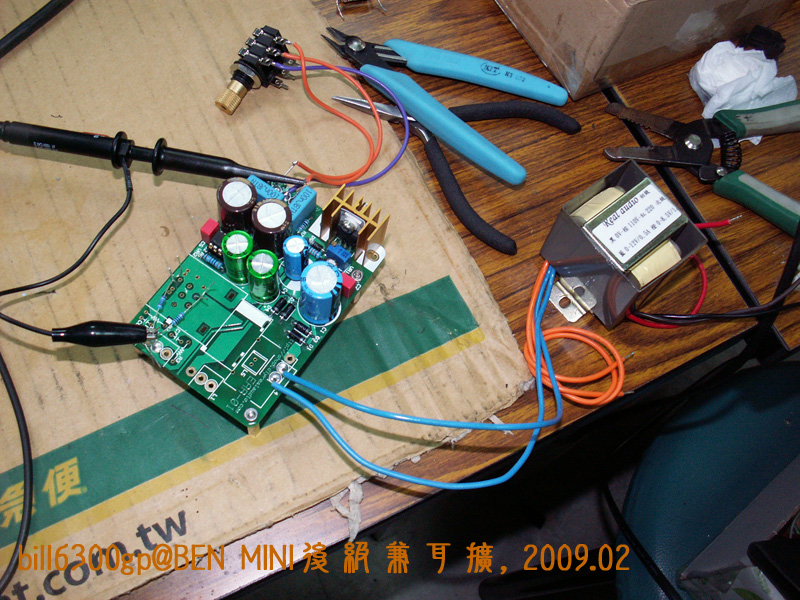

另一個角度看


裝IC前記得先調好電壓...原則上IC裝上去就能順利唱歌了
最後.目前暫時不會安裝VR，留到之後決定放在哪後才裝

三.測試(僅供參考)
目前測試的狀況
輸入端加10K電阻下地.欲輸入訊號時接在電組與IC輸入端間

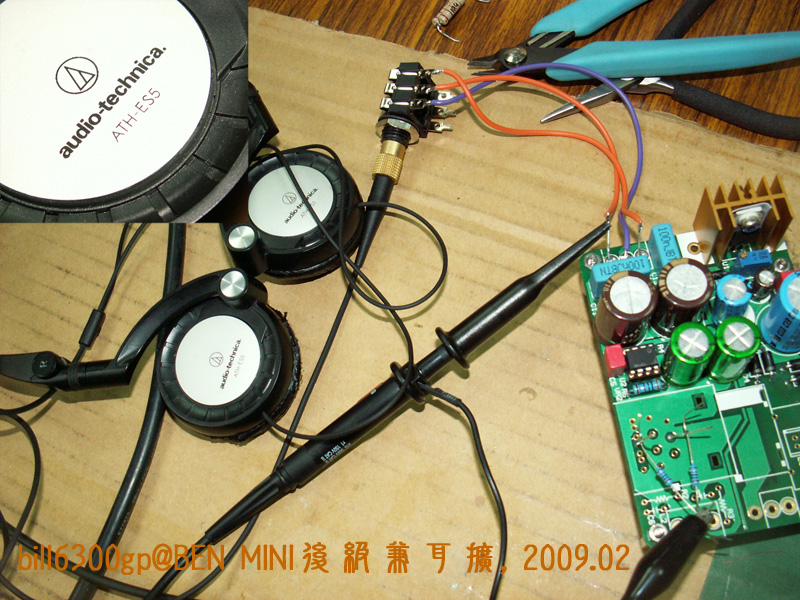

接上耳機測試.聽看看是否安靜
使用耳機是ATH ES5，詳細資料煩請看官自行搜尋
拿這支耳機的原因是我手邊敏感度最高的耳機
若這支聽不出底躁.我手邊耳機都聽不到底躁
實際聆聽結果...安靜的...過關啦

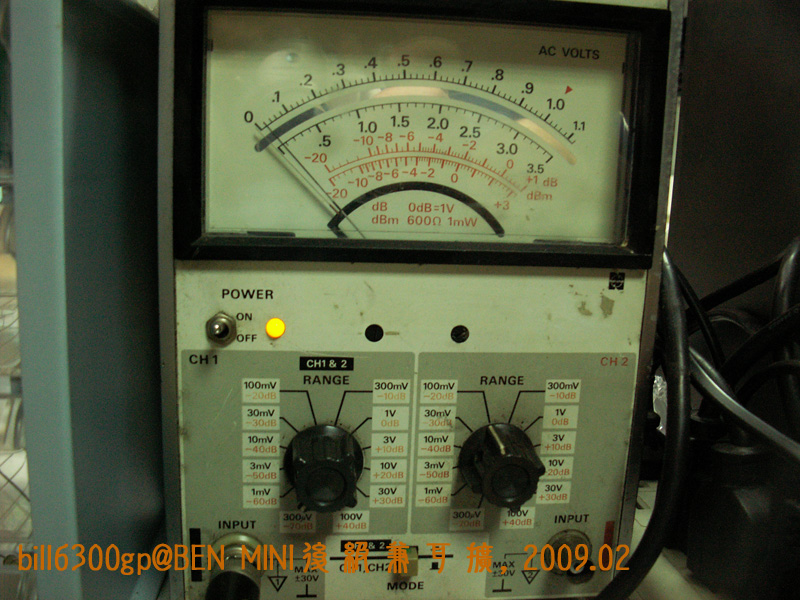

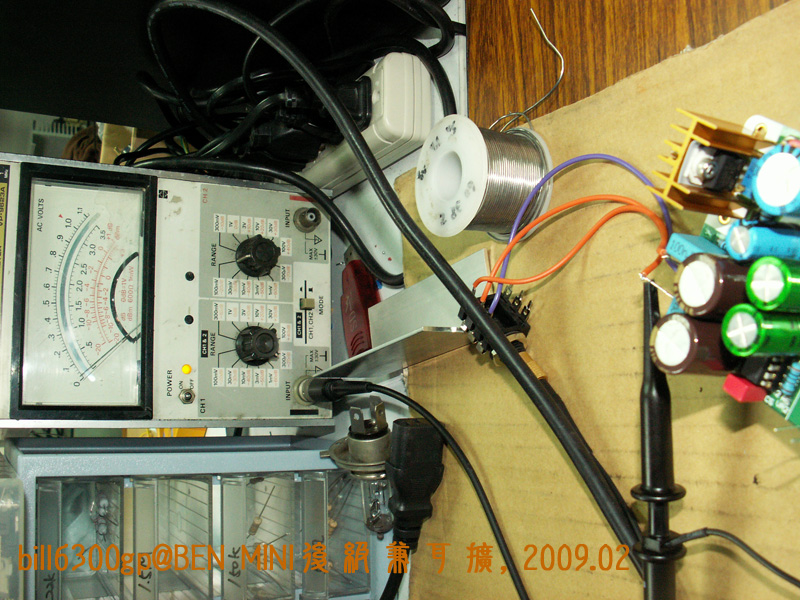

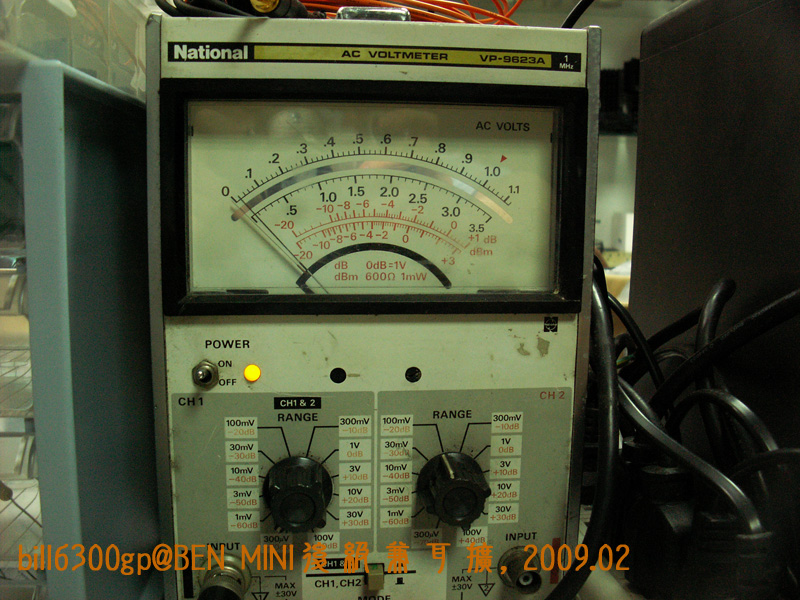

上毫幅表測量

其中一聲道.檔位在1mV.測出值在0.1mV以下

另一聲道.檔位在1mV.測出值在0.1mV以下


接下來.用示波器看波形
示波器測量輸入與輸出訊號.放大率大約15倍
最大輸出訊號電壓大約5.X VAC
測試時.設定輸出電壓Vp-p=10V (-5~5)........快截波了

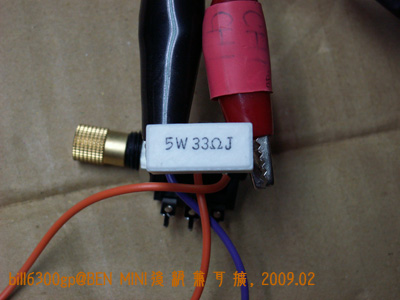

首先.以33R電阻當負載模擬單體

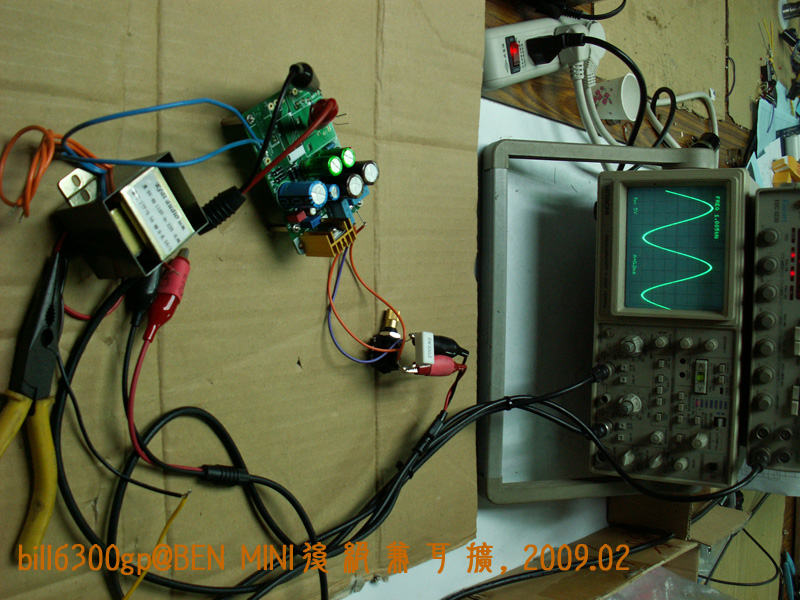

測試狀況照片

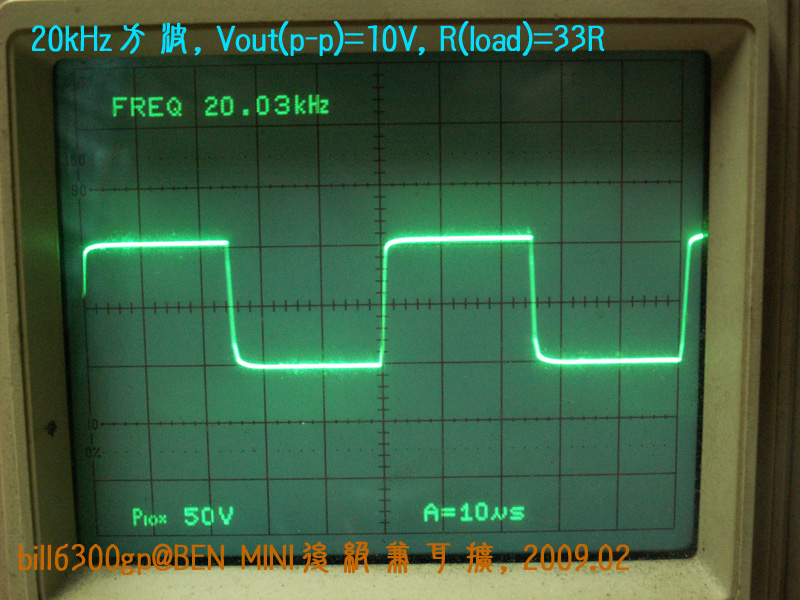

20kHz方波 Vp-p=10V (-5~5)

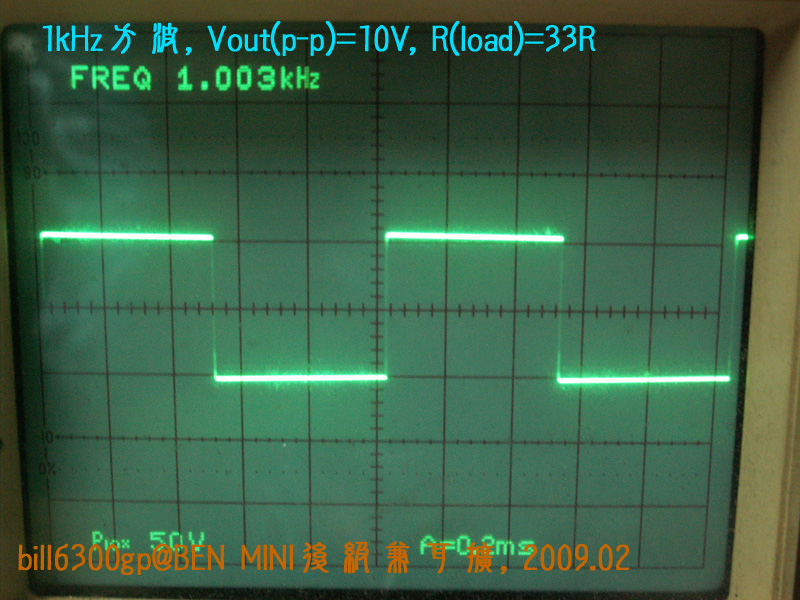

1kHz方波 Vp-p=10V (-5~5)

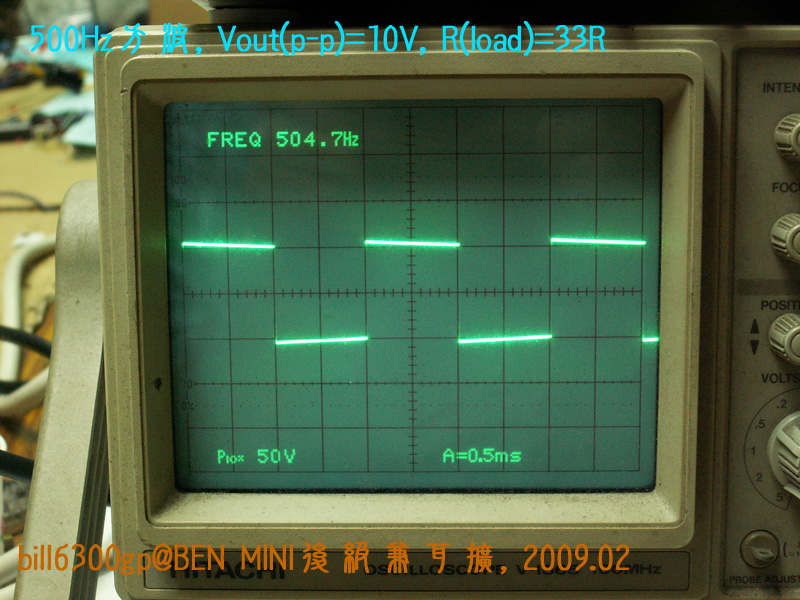

500Hz方波 Vp-p=10V (-5~5)...微微傾斜了

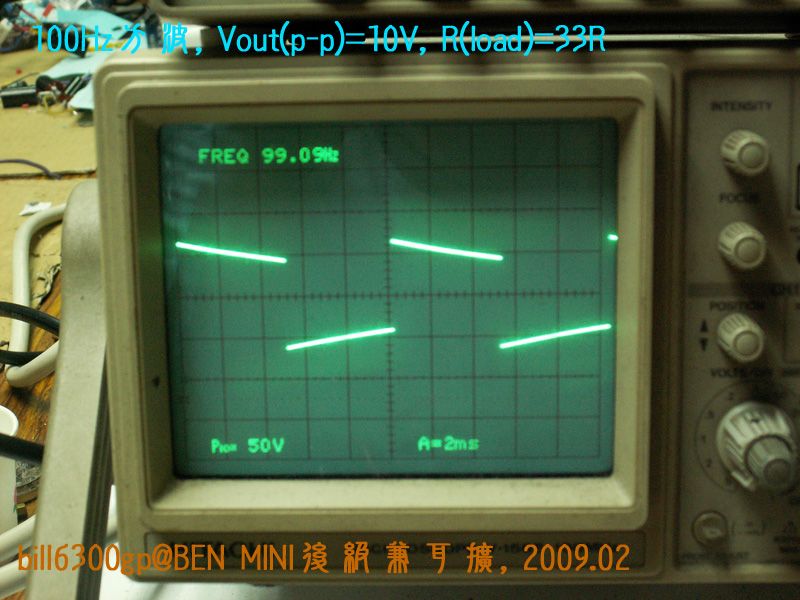

100Hz方波 Vp-p=10V (-5~5)...傾斜程度


我想那嚜快就傾斜跟有交聯電容有關
到時就實際聆聽音樂.聽看看會不會怪怪的

示波器測完.水泥電阻微溫
穩壓IC.微溫
放大IC......一點都沒感覺升溫
因為大部分功率消耗在電阻上了?!

四.小微調
測試時發現當無負載時，輸出交聯電容因電容充放電的關係
直接拿電表或示波器看會有直流(測試儀器阻抗大)
不過.插上耳機或接負載就沒了，但一插上耳機瞬間
電容進行充放電，耳機此時就會短暫跑出"批哩趴啦"等類似聲音!?

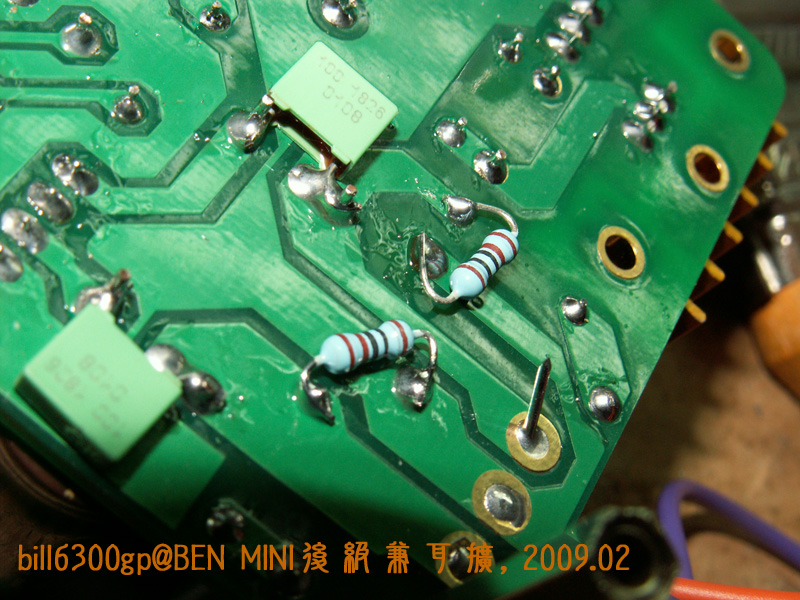

所以，就決定參考以前接觸的DIY耳擴線路:在交聯電容後加一根電阻下地
使電容隨時都可以正常充放電，而阻值我用1K
