PCM2706數位接收模組 - 模組篇

最近實在是沒什時間可以玩DIY
但是手還是很癢想做，不過做小玩具就好(因為能做的時間真的不多)
經友人提議才注意到USB接收模組又有一家可選擇
比較了一下現在可買到的USB接收模組
其實附加功能(除了一般數位輸出外)都差不多
不過基於DIYer的本性，所以就是自己動手焊才想玩
所以就跟友人一起定了喬治桑的PCB
相關資料可以到喬治桑的網頁瀏覽:GC-PCM2706 USB DAC

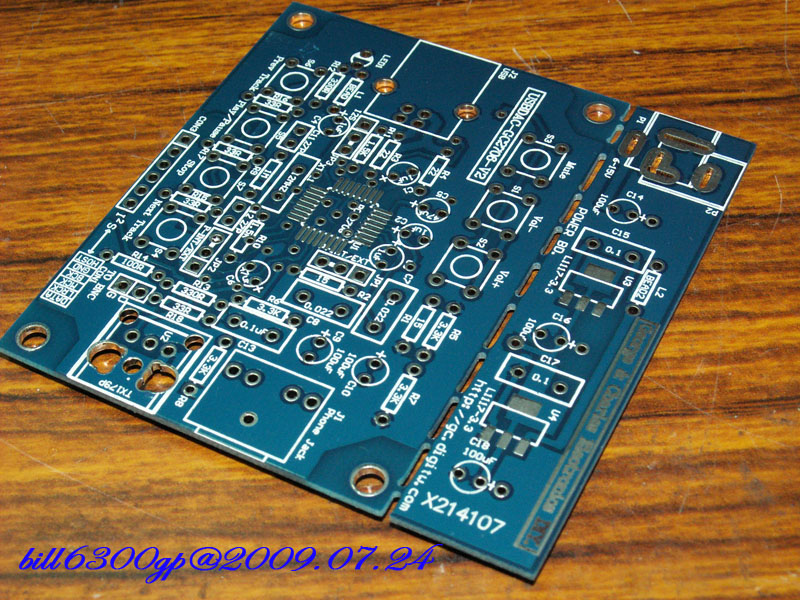

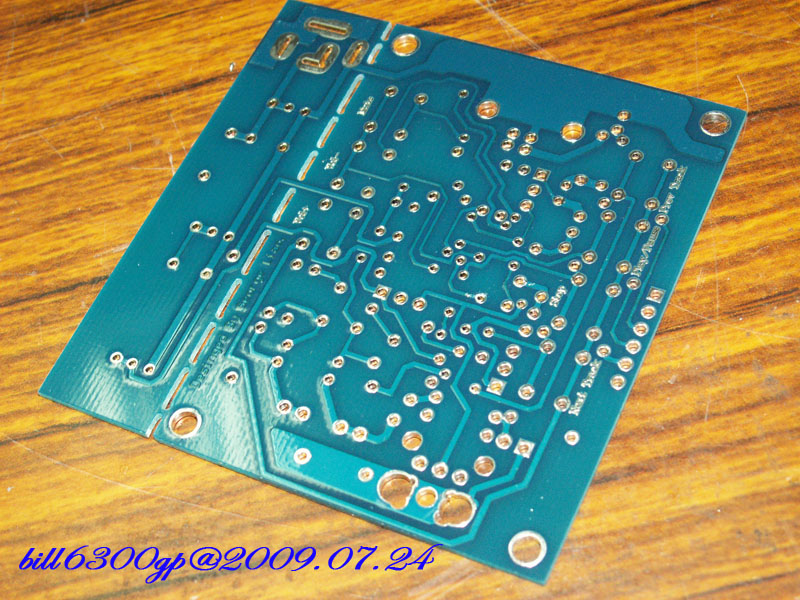

首先，先來看PCB
品質還不錯，不過零件好擠


因為沒什麼時間，所以就沒細拍過程了

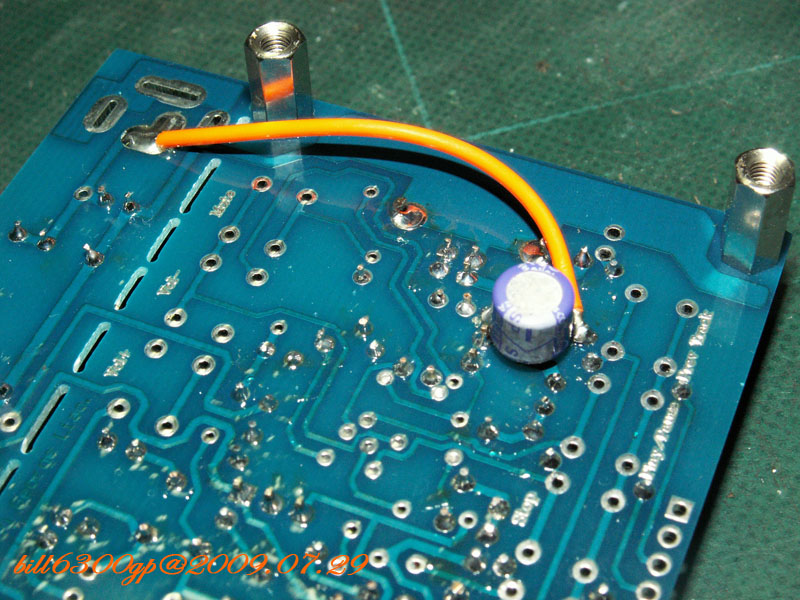

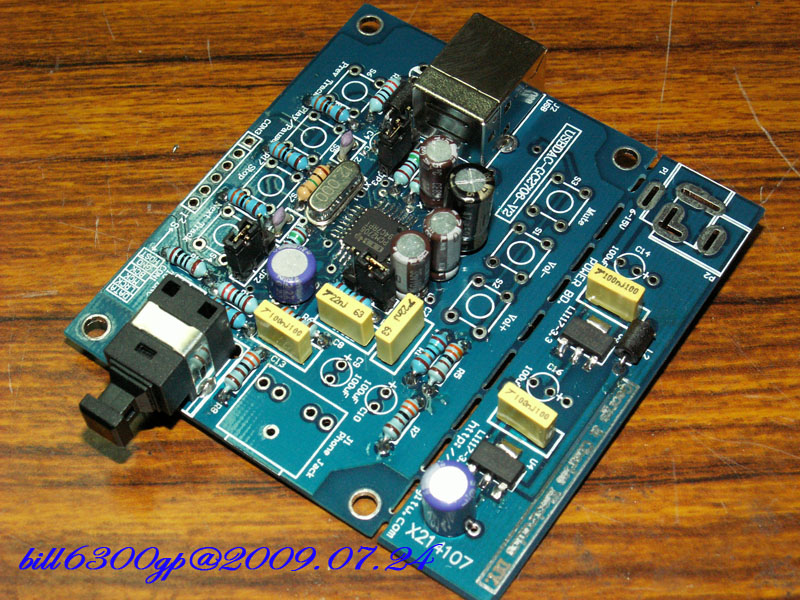

原則上，剩兩顆電容就可以開始測試

帶回家後就趕緊焊上開始測試
(因相機沒一起帶回家，所以裝箱時再補完整的照片)

裝完之後，隨即開始測試
電源暫時使用USB供電，因還沒裝箱沒RCA頭，所以這次是用光纖播放
DAC是之前製作的PCM1793 DAC(它一歲半了)
耳擴是M2，耳機是HD650
對照組是1212M音效卡
說實在，可能是我的設備普普，聽起來差異不大
當然硬要說還是可以分的出來
動態.形體清晰度.低頻Q度還是有些差異

不過以這塊USB接收模組成本(就目前顯示照片的成本)大約四百元
CP值真的算不低
不過再弄機箱後CP值可能會降低到...有其他成品機可以取代
若純粹DIY想玩，這模組的確值得玩一玩

(2009.07.29新增內容與照片)

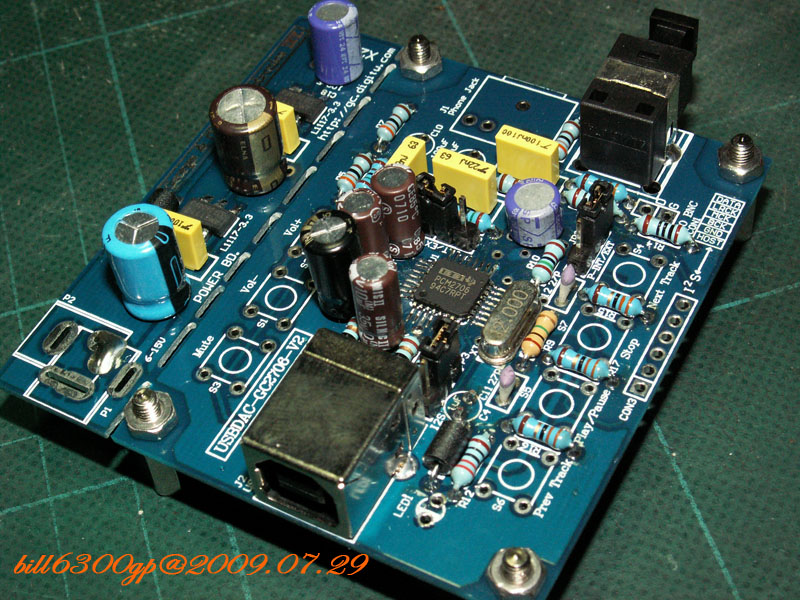

今天終於把相機帶回家拍照

原本想用PCM2706的耳機輸出功能配上之前BEN打樣的耳擴模組...推電腦喇叭
耳機系統還是用數位輸出的部份

不過實際測量耳機輸出的訊號擺福，讓我放棄了
應該是因為當初設計就是推耳機，所以擺福不會很大(一開機的初始聲音大小)

另外就是裝箱問題，抽空去電料行找了一下X山機箱
突然才意識到，加了光纖頭使得選擇瞬間降低
又考慮可能線會卡到，所以希望深度要剛剛好
所以可選擇的項目就變成"零"
所以目前就裸機將就使用

最後關於PCM2706壽命問題
因為處理IC真的很麻煩，而且這塊又塞的滿滿滿
想到要換IC就會頭痛
原本還想外部供電，想想還是算了(因為小弟機器沒在關的)
怕說IC不知不覺就罷工了
所以就放棄外部供電想法，有用到時再給他電工作
