之前isas提供自己Layout的DAC PCB
小弟做了好幾台後級所以本來就有一點想玩DAC
所以就跟isas拿了一塊PCB
此DAC的基本架構:
CS8416接收SPDIF,送出I2S
CS8421做升頻功能
CS4398做DAC功能

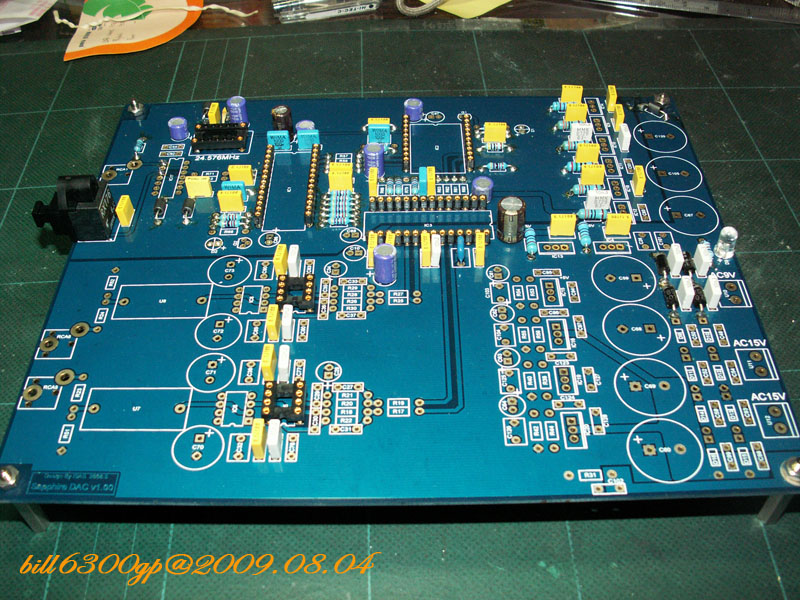

發覺自己忘了拍PCB空板的照片
所以直接貼上焊到一半的部份

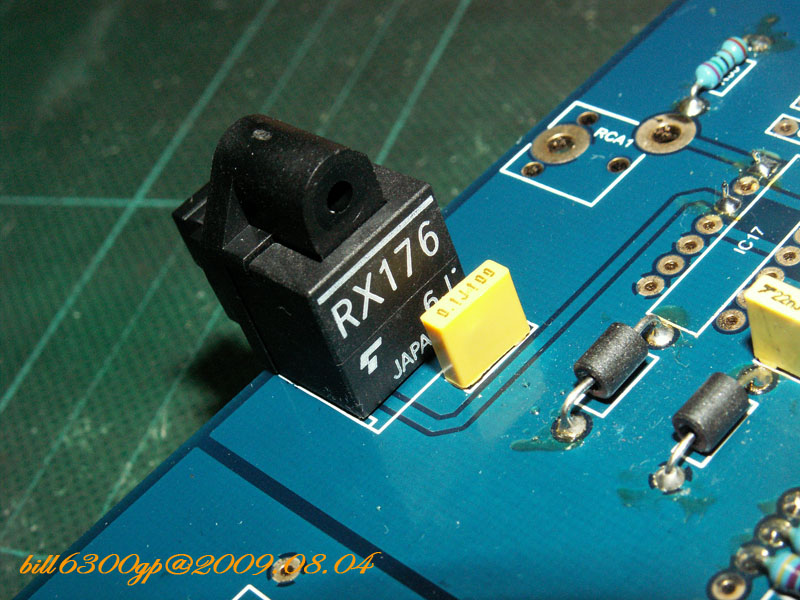

雖然光纖可能很少用到還是裝上去
沒機箱時,要進行測試還是用的到
SPDIF的輸入Buffer依isas說明所以沒裝

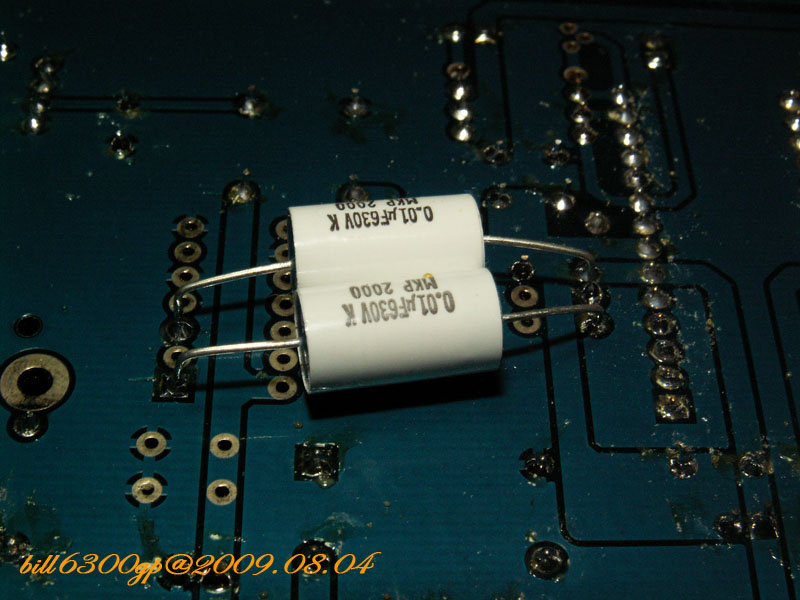

小弟直接用MKP2000 0.1uF電容接起來
接下在把一些穩壓IC焊上去後就可以開始測試

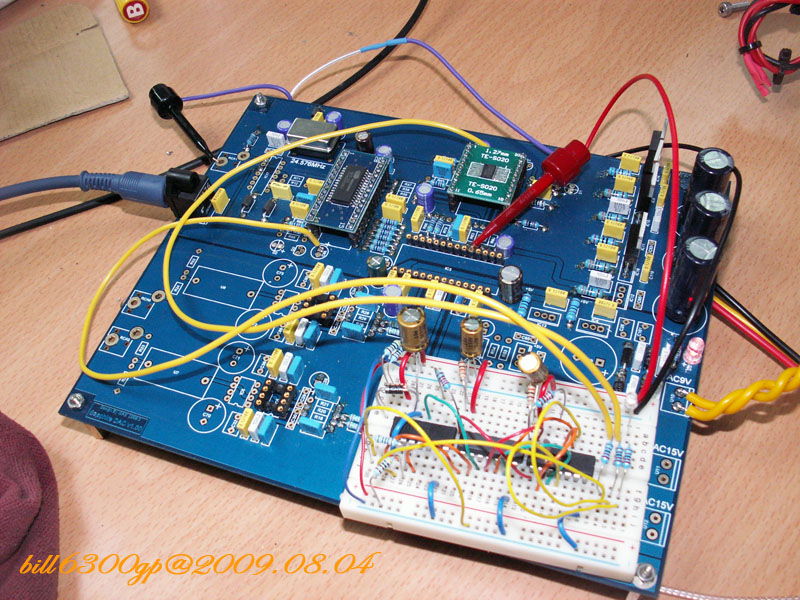

初次測試貌

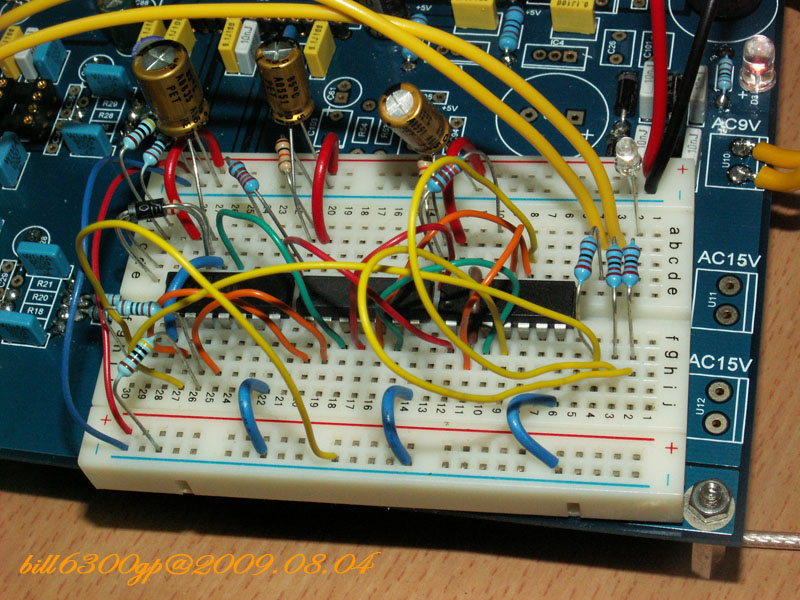

咦?怎麼會出現麵包板呢?!
其實這是三顆IC的RST控制線路
因為尚有功能還在測試,所以才先用麵包板測試
但小弟不會寫MCU,所以只好用幾顆邏輯IC去搭
不過目前確定實際製作的控制線路會再修改並加入LED指示燈
這部份等之後裝箱篇應該就會看到

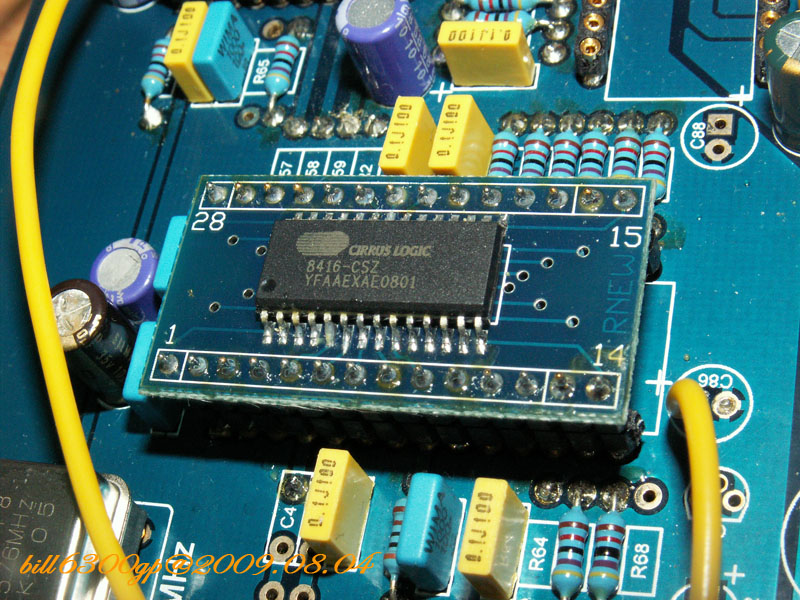

CS8416...
整個IC區塊

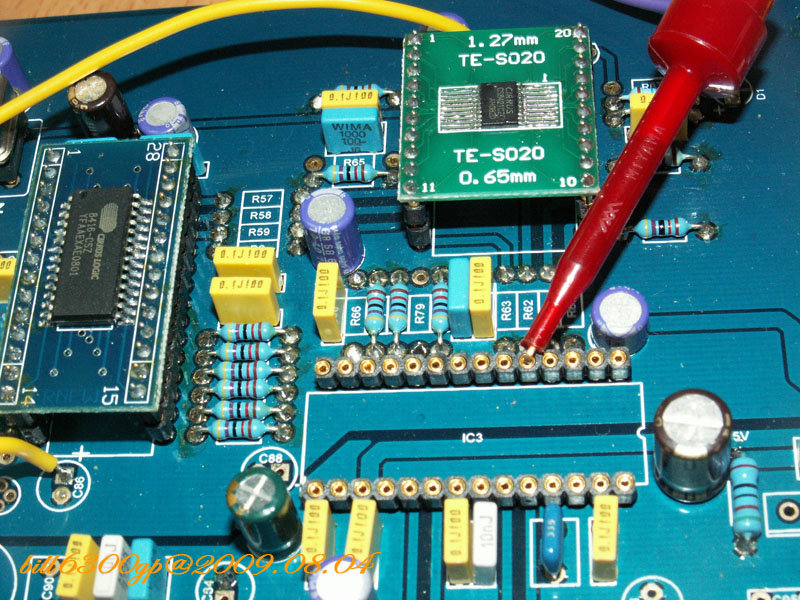

不過CS4398暫時缺席...因為目前還在找TSSOP28->DIP28轉版

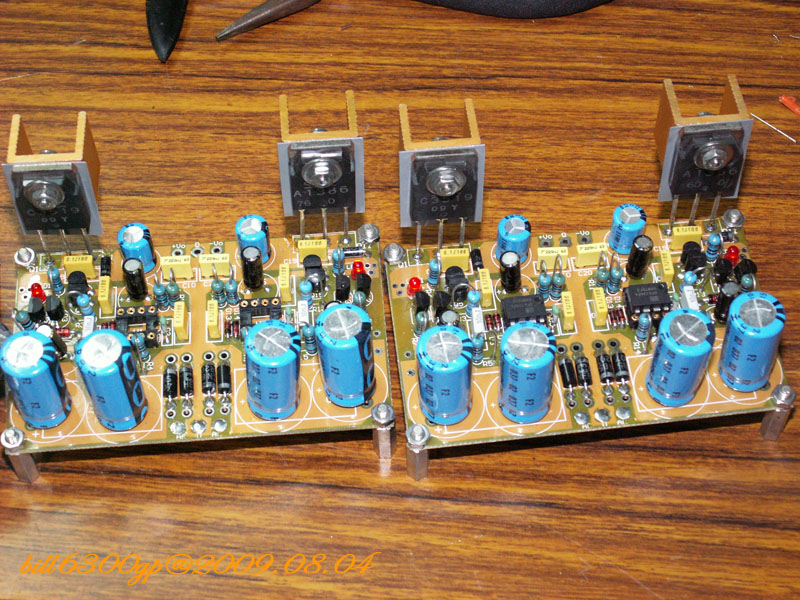

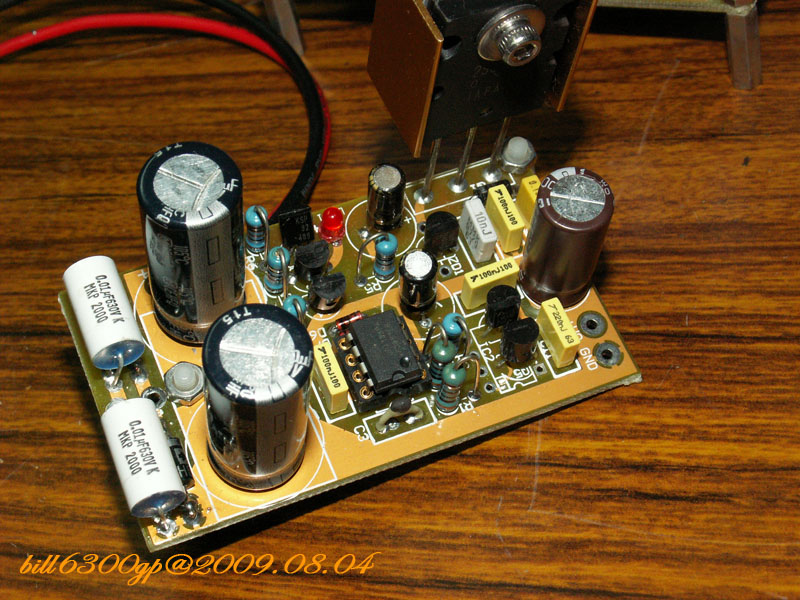

LPF的OPAMP供電採用UCC穩壓板
CS4398的類比供電一採用UCC單電源穩壓

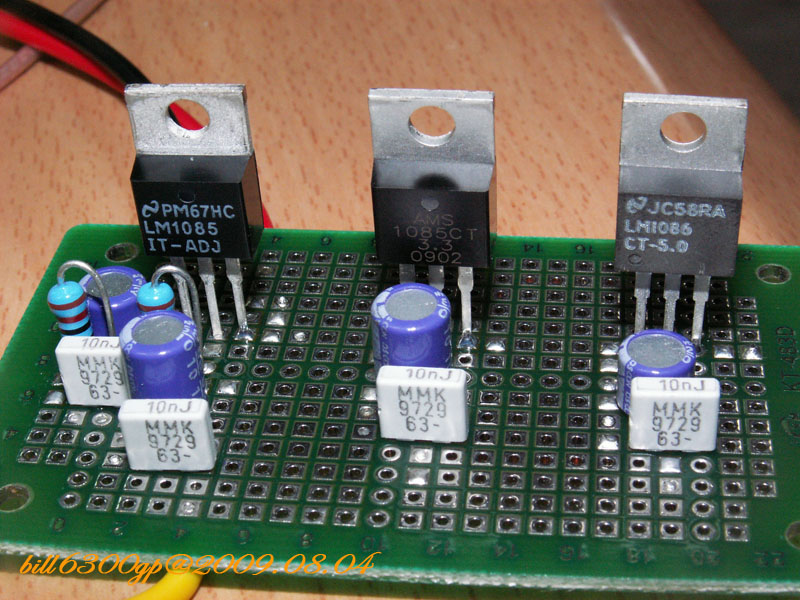

其它穩壓?!
因為買不到2.5V的穩壓IC所以只好用可調的穩壓IC調到2.5V
另外兩個固定電壓的是CS4398的數位電源與Vref
置於LPF後的Buffer目前還沒裝
原因是有想用真空管來處理
不過還是先聽看看聲音狀況再決定要怎嚜調
小弟做了好幾台後級所以本來就有一點想玩DAC
所以就跟isas拿了一塊PCB
此DAC的基本架構:
CS8416接收SPDIF,送出I2S
CS8421做升頻功能
CS4398做DAC功能
發覺自己忘了拍PCB空板的照片
所以直接貼上焊到一半的部份
雖然光纖可能很少用到還是裝上去
沒機箱時,要進行測試還是用的到
SPDIF的輸入Buffer依isas說明所以沒裝
小弟直接用MKP2000 0.1uF電容接起來
接下在把一些穩壓IC焊上去後就可以開始測試
初次測試貌
咦?怎麼會出現麵包板呢?!
其實這是三顆IC的RST控制線路
因為尚有功能還在測試,所以才先用麵包板測試
但小弟不會寫MCU,所以只好用幾顆邏輯IC去搭
不過目前確定實際製作的控制線路會再修改並加入LED指示燈
這部份等之後裝箱篇應該就會看到
CS8416...
整個IC區塊
不過CS4398暫時缺席...因為目前還在找TSSOP28->DIP28轉版
LPF的OPAMP供電採用UCC穩壓板
CS4398的類比供電一採用UCC單電源穩壓
其它穩壓?!
因為買不到2.5V的穩壓IC所以只好用可調的穩壓IC調到2.5V
另外兩個固定電壓的是CS4398的數位電源與Vref
置於LPF後的Buffer目前還沒裝
原因是有想用真空管來處理
不過還是先聽看看聲音狀況再決定要怎嚜調
