自從阿仁推出DAC4395白金版後
就有種衝動就是好想趕快買來裝
不過一直沒什麼時間與預算可以一次備齊
所以遲遲一直沒買
原因在於之前製作的PCM1793跟M2都備料達一學期

而之前一直做LME49810後級
也沒什麼剩餘時間可以抽空來玩這台DAC
以現在來說,目前還有DAC4398要調
又現在時機不太好
所以一樣還是沒勇氣先買套件來放

而這次剛好受委託而製作了這台DAC
順便圓夢一下XD

由於委託者要求想用UCC建議的LPF值
但不希望切銅箔
所以這台就只修改了LPF那部份的數值跟去輸出交聯電容

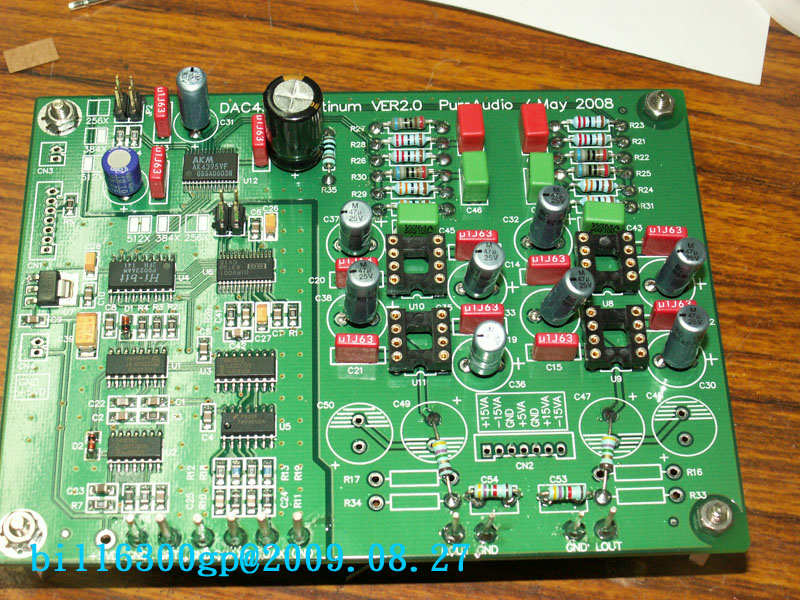

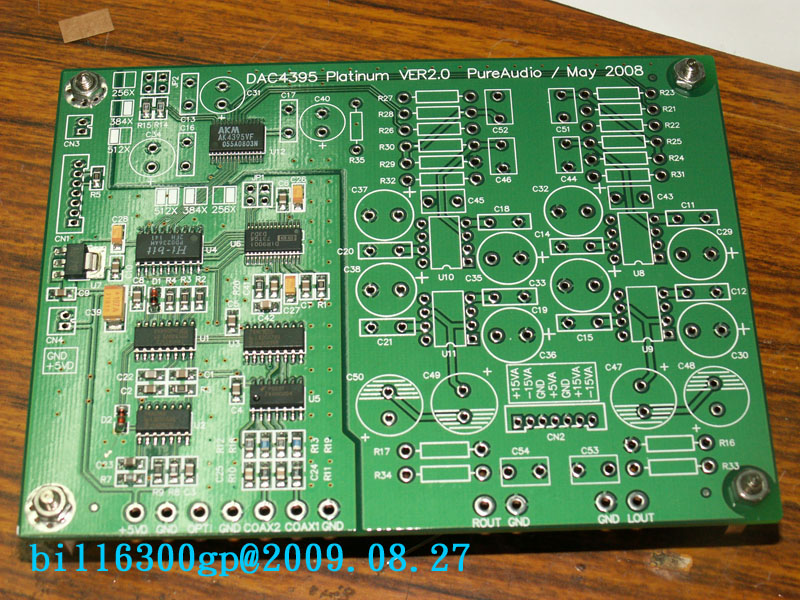

首先先來看板子的照片
因不需要什麼技術上的處理
所以就速速地把零件裝上

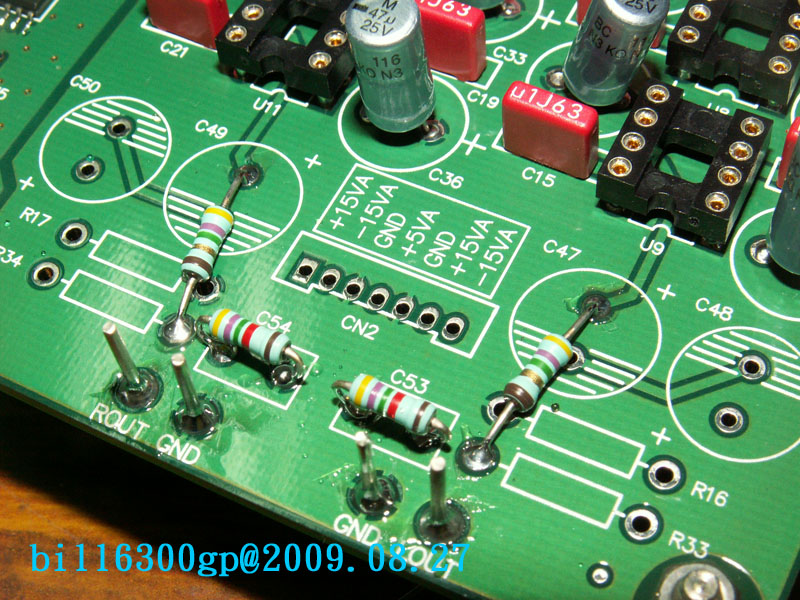

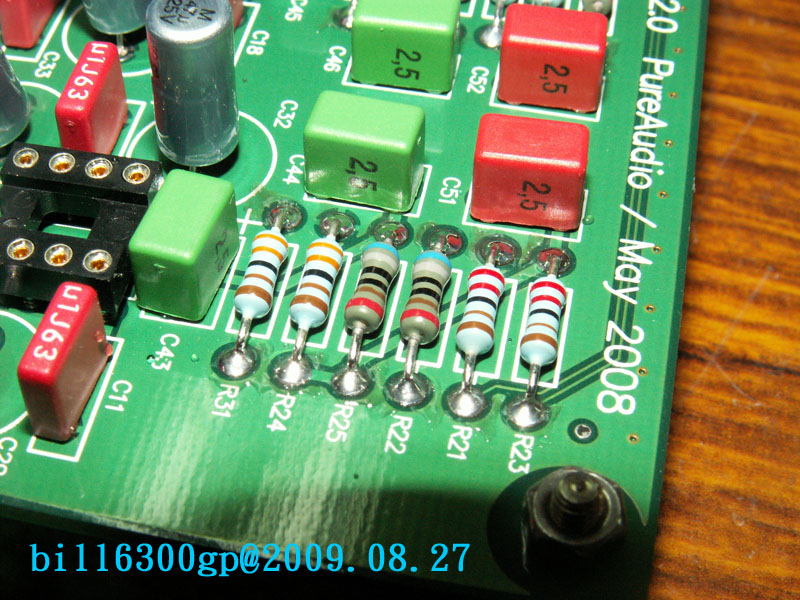

LPF部分電阻改Philips MRS25,並用LCR儀精密配對
LPF部分電容改WIMA FKP2
輸出跳過交聯電容
後來有檢查過輸出直流1mV以下...
所以確定不一定要接電容
若需要當調音...在裝上即可
DAC模組大致上就這樣

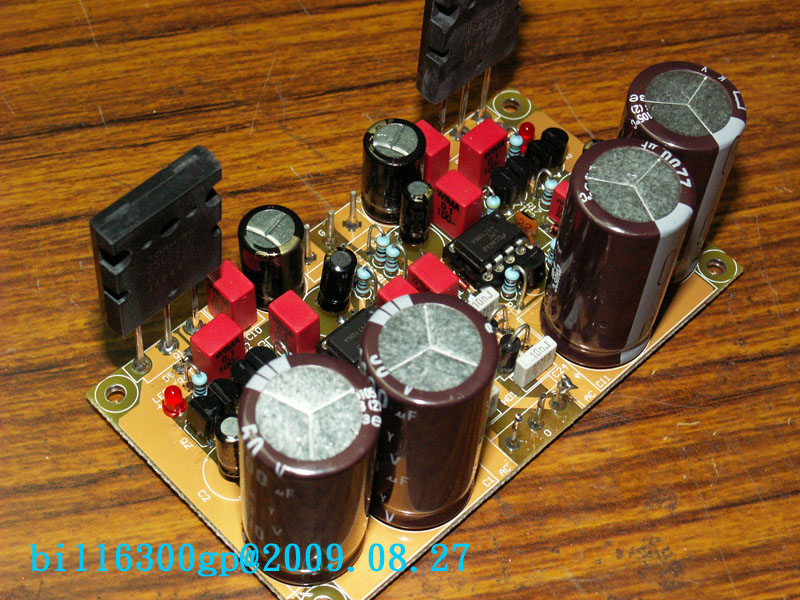

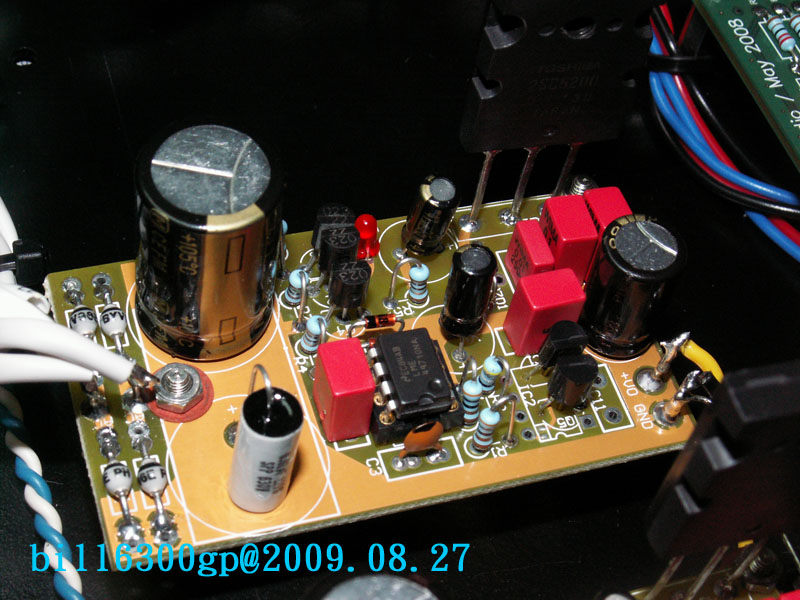

電源的部份
小弟還是習慣用UCC穩壓
體積不大,玩左右獨立供電剛剛好...

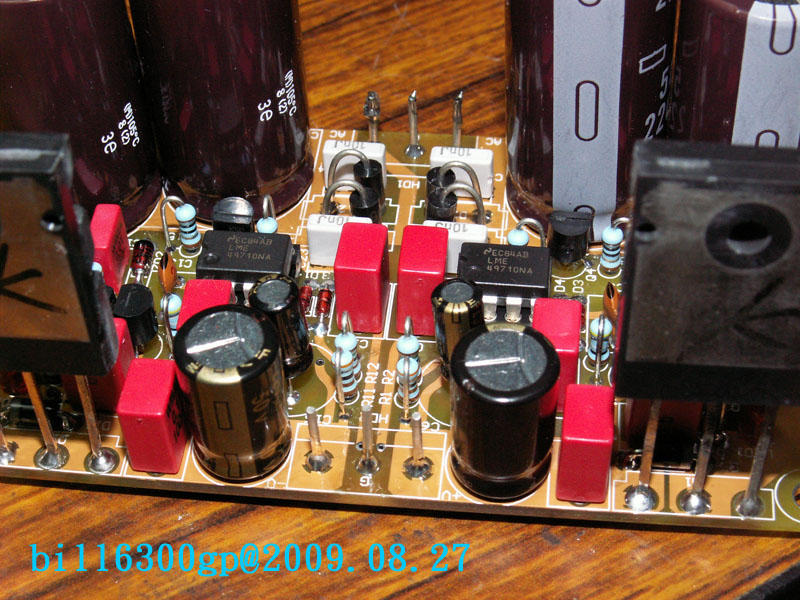

OPAMP部分用高CP值的LME49710
DA晶片用的類比5V
其他數位用的5V
因要求不動PCB的銅箔,所以數位電源維持共用一組5V

因委託者有時會用筆電播放音樂

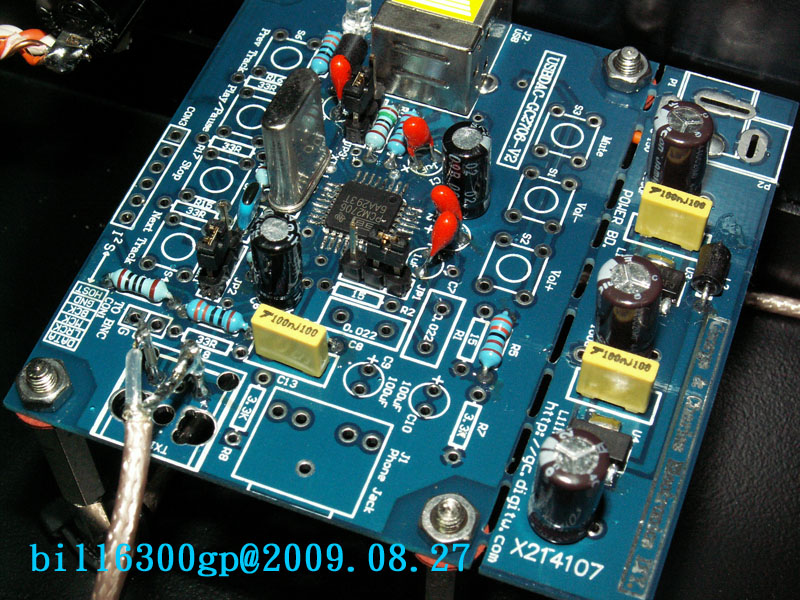

另外的附加功能就是USB接收模組
而目前可取得的USB接收模組套件就那幾家可選
因阿仁的USB接收模組.小弟還沒裝過
所以就選擇了之前組裝喬治桑的那版本

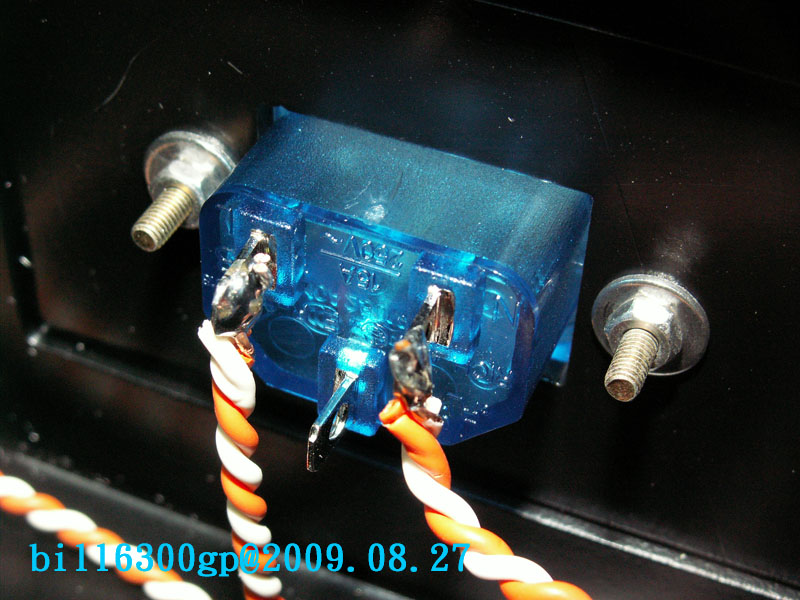

AC座採用不久前幫M2耳擴小升級的鍍銠AC座
一樣依小弟習慣,採直焊

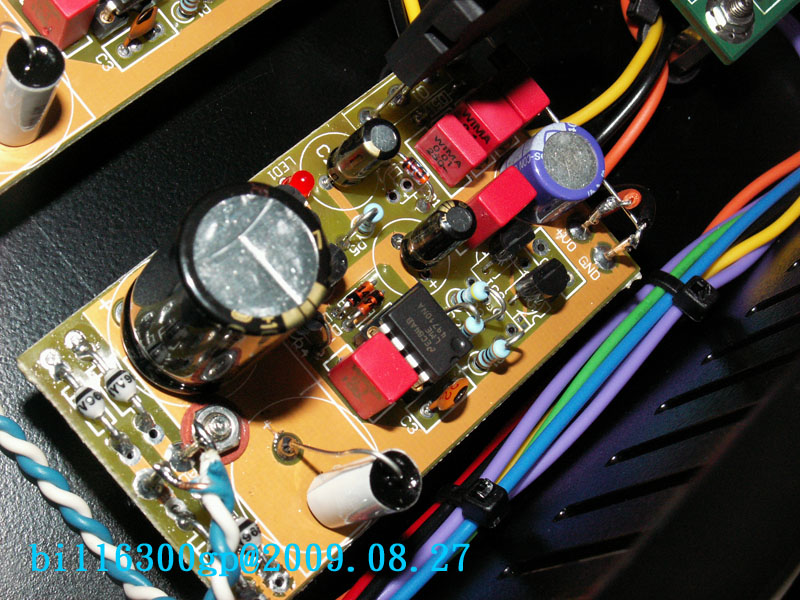

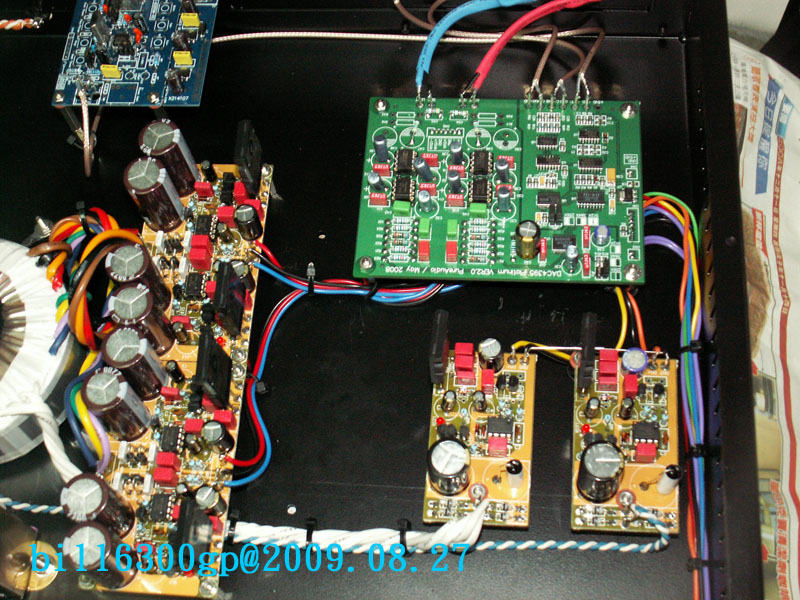

各模組一起照
為求走線簡潔...從底部接上DAC模組
目前最直接的反省就是LED指示燈部分的連接線還須改進
另外.隱約可看到UCC T9變壓器的半身影

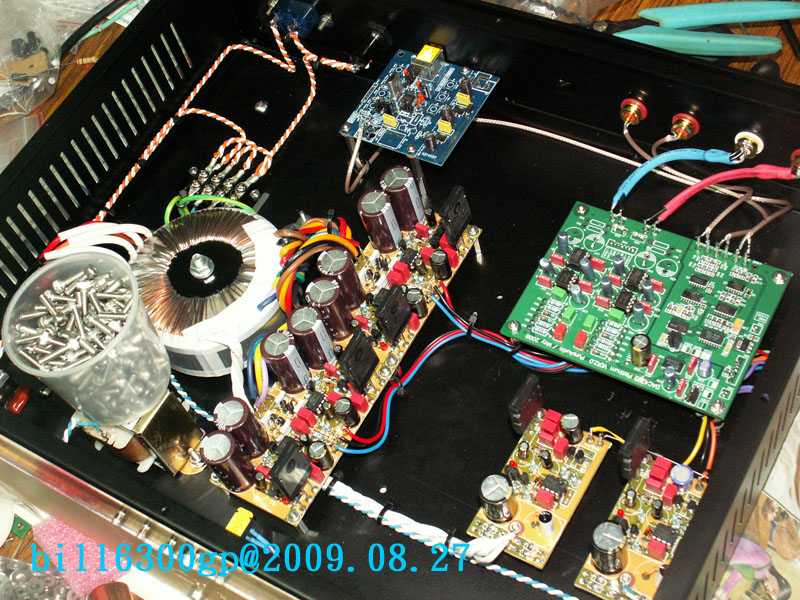

整機大合照
機箱外觀...整理照片時發現忘了拍機箱
