CS4398 DAC - 控制模組篇

首先，先敘述一下小弟希望控制模組的功能
其實最主要就是控制三顆IC的RST Pin
再加一些附加功能
RST部分小弟當初希望是漸進式啟動三顆IC
就CS8416啟動無誤後再啟動下一顆─CS8421, 最後才是啟動CS4398
什麼較無誤? 因小弟不會寫MCU或利用軟體模式讀ERROR的訊息
所以最簡單就是利用CS8416跟CS8421的LOCK作判斷

但為了避免前端IC有接收到訊號但後端卻無法鎖定問題
(小弟假設有此狀況發生.雖不清楚會不會有這情形.以防萬一用的)
附加功能:一組無段開關做全體手動Reset
假設如果有IC不幸死當.連Reset都沒用...只好就使用殺手鍵~>關掉重開吧
<此段為小弟假設IC出問題或LOCK失敗的解決方式，所以可能存在極大的錯誤做法，故僅供參考>

其實小弟也滿喜歡阿仁DAC4395白金版裝指示燈作法
而CS8416附加功能其實不少
所以小弟就利用CS8416內建的功能
在此控制加一項附加功能:狀態指示燈(POWER,LOCK,44.1/48kHz,96kHz)
模組裝完後才想到輸入切換沒作指示燈
因沒時間重新規劃並製作就放棄
最主要的功能已經達到了


終於把敘述打完了，再來就看照片

為什麼用洞洞板?!主要還是小弟不會手洗電路板
不然稍微改一下控制模組的指示燈線路
就可以再加入光纖輸入或同軸輸入

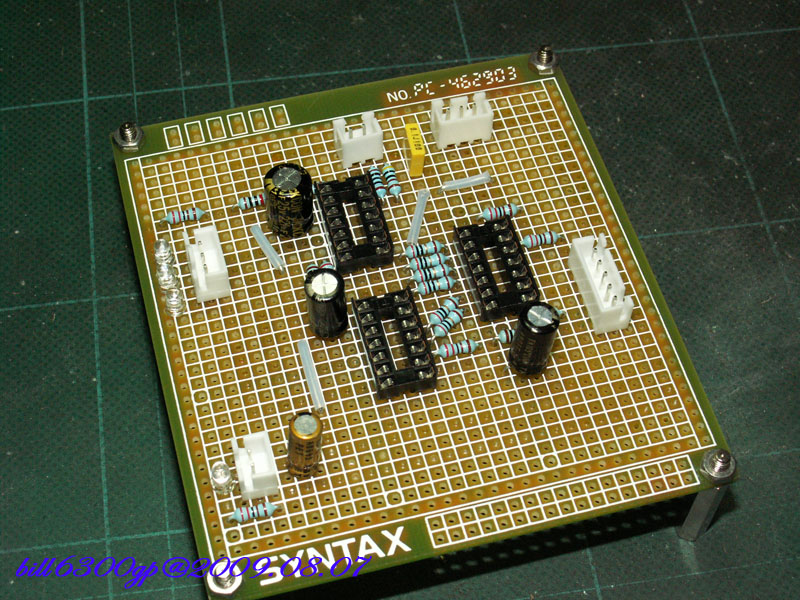

就從左下方順時鐘開始介紹那些端子是做什麼的

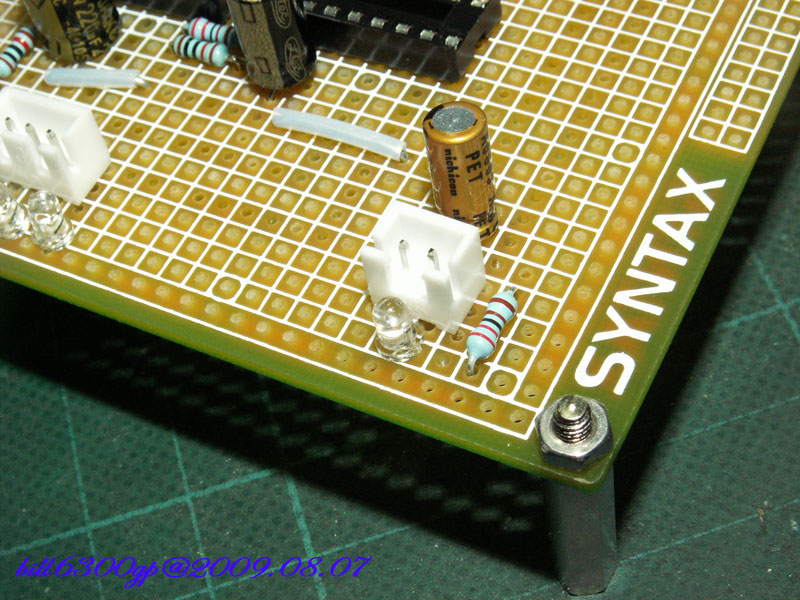

控制首先當然要有電給邏輯IC才能工作...
所以這個就是電源輸入

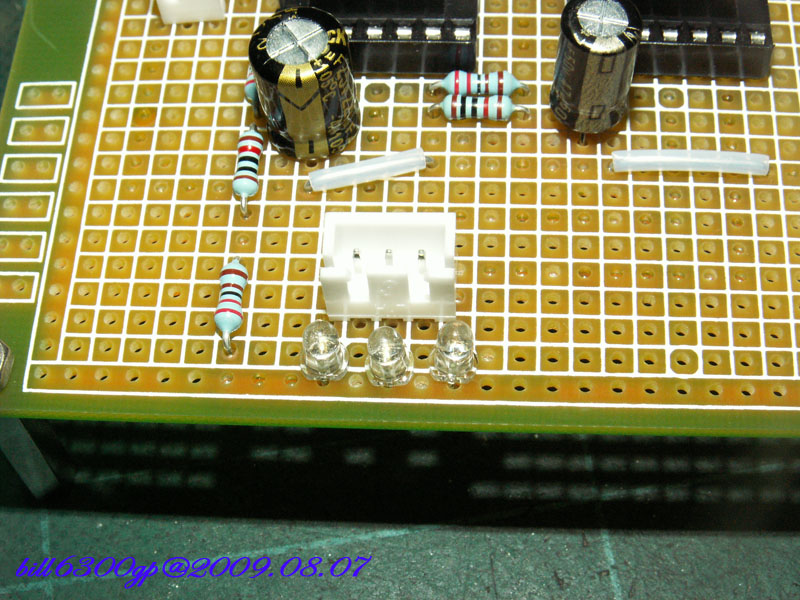

這是三顆IC的RST輸出...
小弟加了LED方便判斷IC是否應該被啟動

右邊就是接無段開關做手動Reset

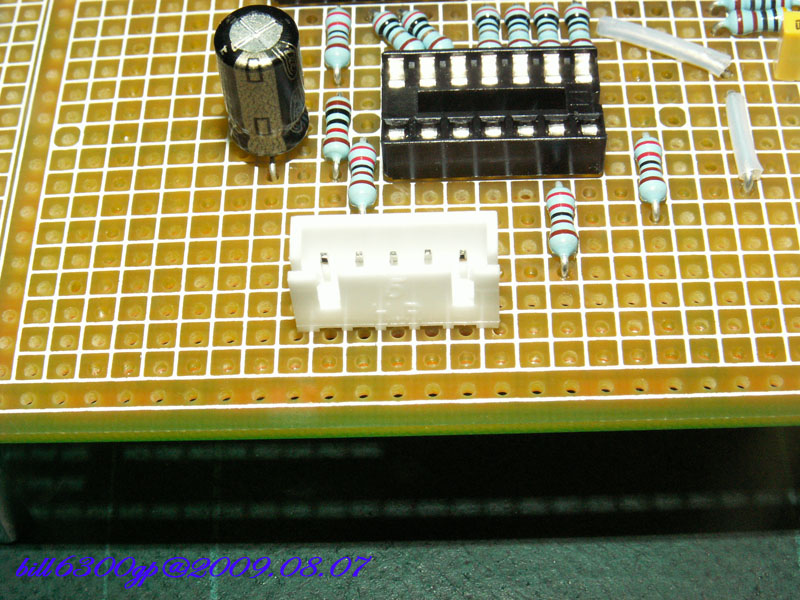

而左邊...為此模組最主要功能的核心之ㄧ...IC狀態輸入

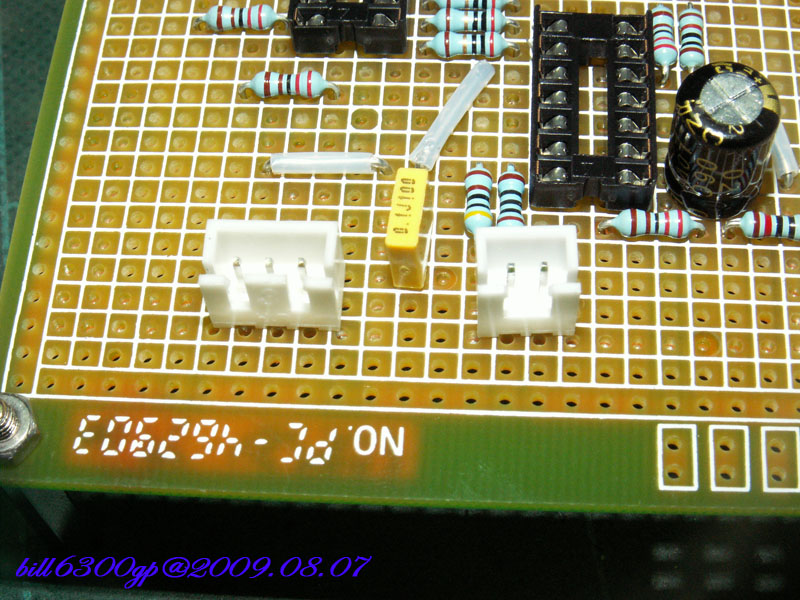

最後就是指示燈輸出

不過指示燈的板子還沒做
所以暫時沒辦法看指示


接下來當然就把原本用的麵包版換下來使用
並進行實測是否有達到當初規劃的功能
不過機箱內配線還是很亂.接下來就是再找時間調音
所以一樣沒拍照...
測試狀況...之後正式裝箱時有拍再補
