[裝機報告]RealAudio ACDCREG-02打樣PCB組裝

一.前言
上次訂製變壓器時
BEN大送了兩塊雙電源OP穩壓打樣PCB:ACDCREG-02 & ACDCREG-02N
那時看要拉跳線...就有點懶的加工了
而最近整理手邊材料又再度看到這兩塊
想想...順便消手邊的電容
所以就從網站查了線路圖一一對照打樣PCB需要加工哪些手續
之前討論文章大致上是這兩個:
VR3.VR4那邊有要切銅箔.加跳線(或直接跳電阻)
Q1.Q3要轉邊(或切銅箔.拉跳線)
<不過我理解能力稍差 就按線路圖直接標上"B" "C" "E".晶體按照腳位就不用擔心插錯邊>

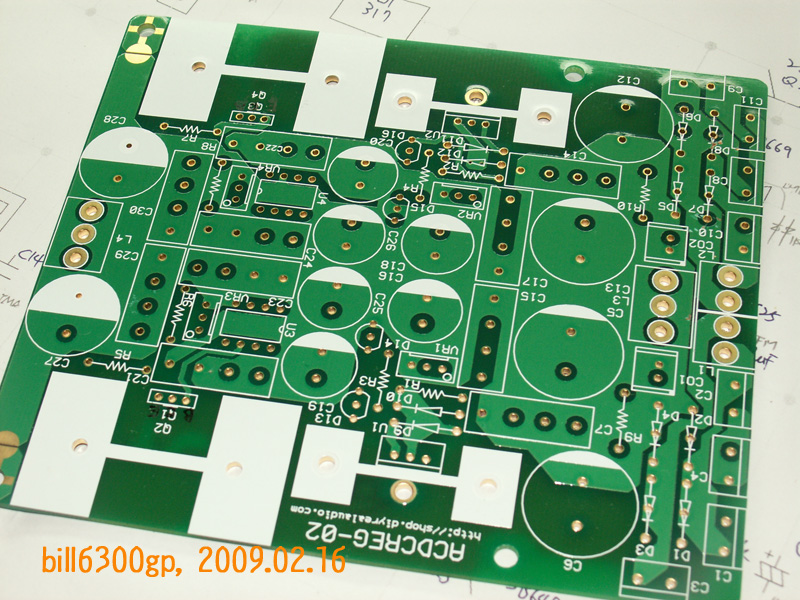

另外.打樣PCB沒開Q2.Q4晶體的孔...

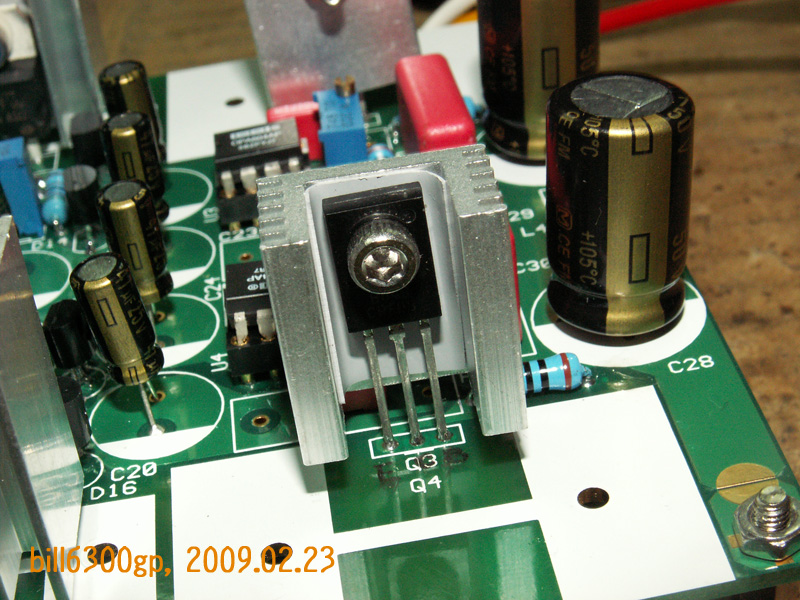

原本是想說自己鑽孔...想想還是拉線出來好了
把功率晶體接在大散熱片上


而在對照線路圖與打樣PCB時
發現L3相當方便...
若覺得整流部份想用30EPH06..或其他整流模組
整流濾波想用其他大電流整流濾波模組
就可以跳過此穩壓PCB的整流部分直接接到L3


不過手邊沒整流或整流率波模組...
在盡可能不要再買零件條件下.就延用原本的整流濾波

二.組裝
今天把一些電阻.電容.二極體...
之類的裝上去...哪些先裝就看每個人習慣
習慣是先焊正面.然後.翻到背面再整理焊點
二極體是RUR30120...不知何不合適.之前別人送的

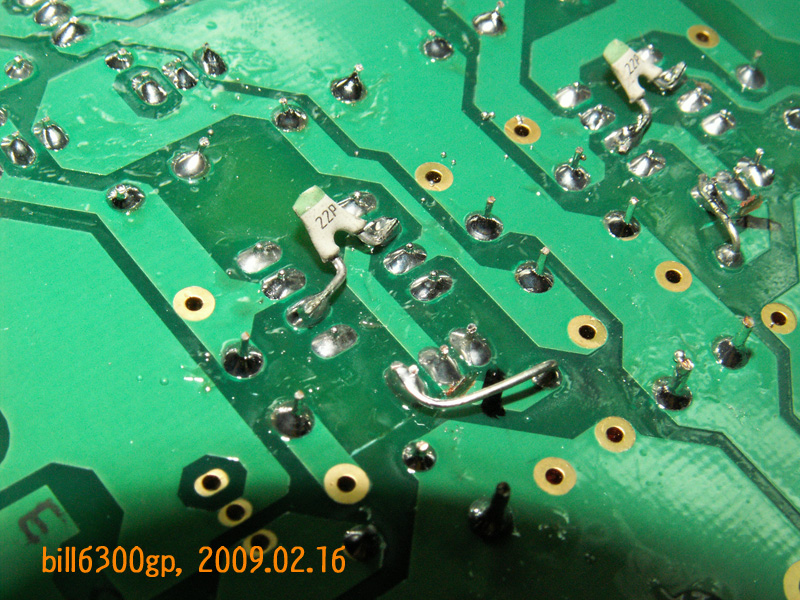

除了VR3.VR4那切銅箔.加跳線的修改外
另外.為了避免一些特殊OP可能會震盪
(BEN大之前測都OK的.但怕某些OP比較難搞)
就乾脆再IN-與OUT加了一顆22PF電容.放心安


最近抽空焊了LM317.LM337

接下來先調整LM317.LM337穩出多少電壓
這電壓是供應OPAMP的電源
所以注意一下有沒有超出OPAMP的最大值就好了

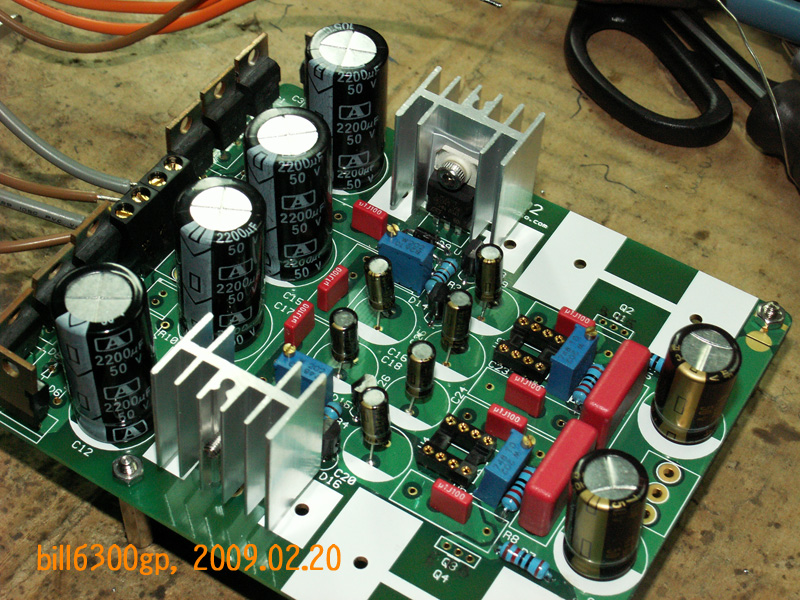

接下來是功率晶體
669 649之前記錯腳位導致焊錯而電壓調整不正常
照片是已經修正好的了

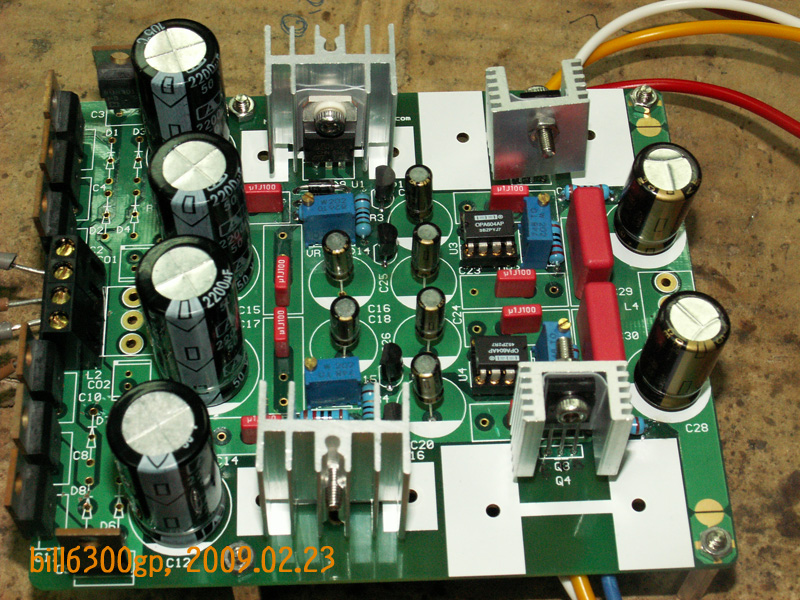

瀏覽整個PCB

大功率晶體採用拉線的方式


測試部分.BEN之前已經長時間測試了
所以我就確定到電壓可以正常調整
